30
ru | Монтаж кронштейна для установки на
AutoDome Easy II IP
F.01U.164.478 | 2.0 | 2010.02
Руководство по установке
Bosch Security Systems, Inc.

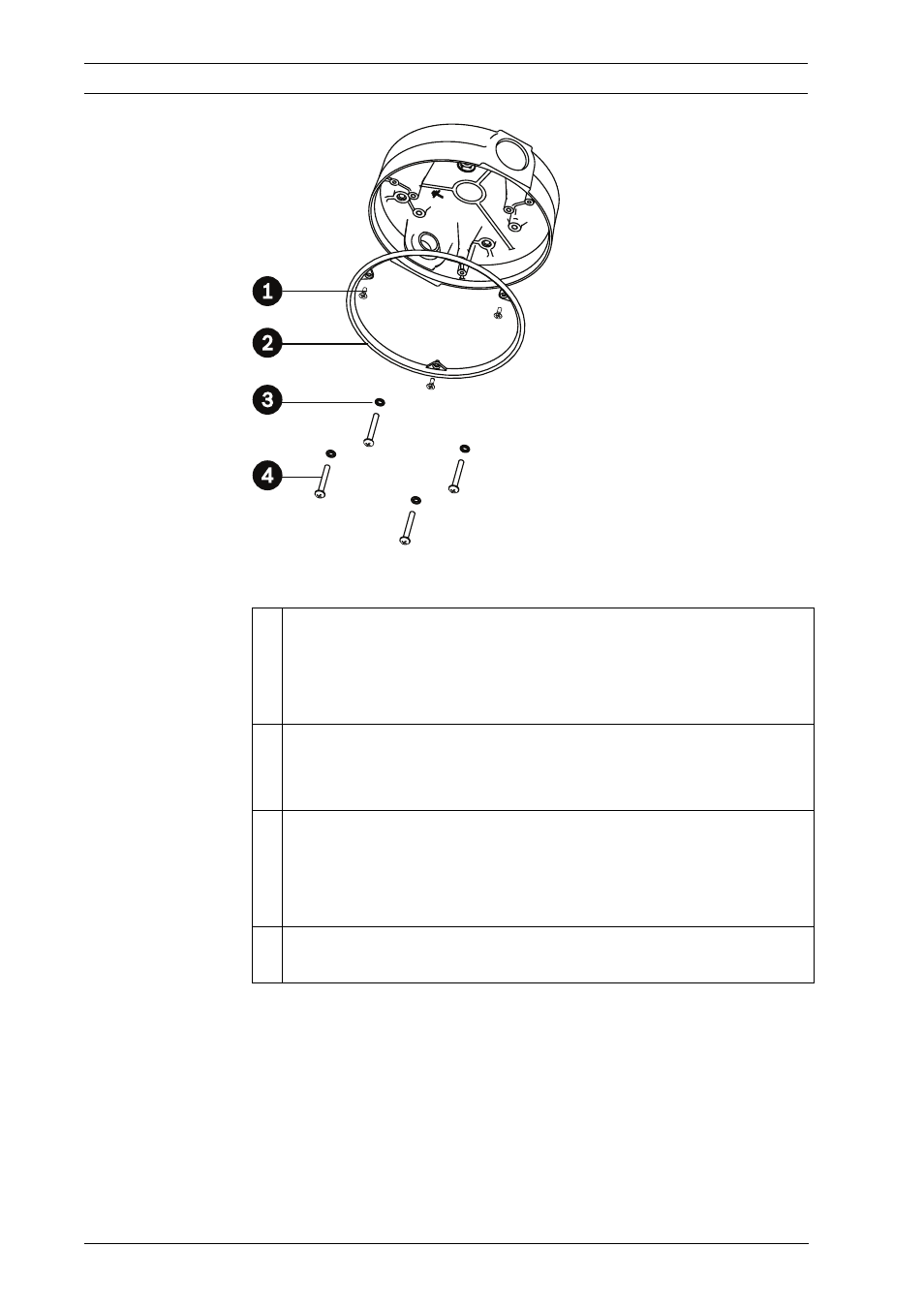

Рисунок 4.6
Расположение уплотнительного кольца и
стопорного кольца для установки вне помещения
8.
Найдите сторону распределительной коробки для
установки на поверхность, в которой должны быть
проложены внешние провода, и удалите заглушку
намеченного отверстия.
1 M3 – .5 x 6, крепежные винты с плоской головкой
(крестообразный шлиц)
(поставляется с камерой наружного наблюдения
AutoDome Easy II)
2 Стопорное кольцо с прокладкой
(поставляется с камерой наружного наблюдения
AutoDome Easy II)
3 Уплотнительное кольцо 3,97 мм с внутренним
диаметром 1,78 мм
(поставляется с камерой наружного наблюдения
AutoDome Easy II)
4 Винты M4 или №10 с цилиндрической головкой (не
входят в комплект)
