Проводка сигнализации осуществляется как нормально
разомкнутая (НР) или нормально замкнутая (НЗ), а
тревожные входы программируются как НР (по умолчанию)
или НЗ из главного меню AutoDome Easy II.
9.2
Подключение тревожных входов (входы
1-2)
Тревожные входы 1-2 могут быть настроены как нормально
разомкнутые (НО) или нормально замкнутые (НЗ)
тревожные входы.
9.2.1
Подключение нормально разомкнутого
тревожного входа
1.
Подключите тревожный вход к соответствующему входу
(1-2) и к заземлению AutoDome Easy II.

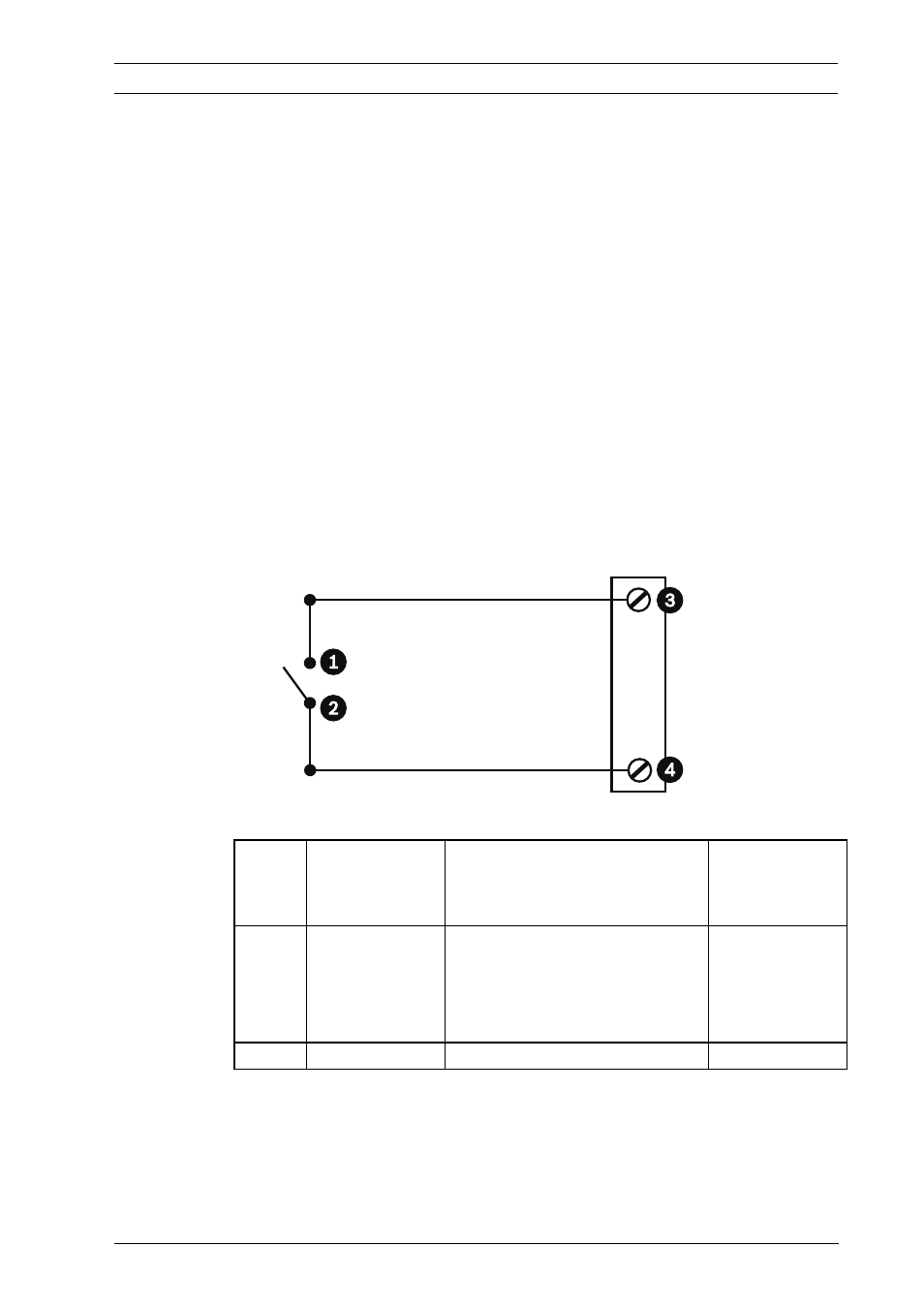

Рисунок 9.2
НР - Нормально разомкнутый
Ссыл
ка №
Пользовател
ьский
контакт
Купольная камера
Цвет
1
Нормально
разомкнутый
Тревожный вход 1 или
тревожный вход 2
(ссылка №3)
Коричневый
вход 1 или
оранжевый
вход 2
2
Общее
заземление (ссылка №4) Зеленый
