26
ru | Монтаж кронштейна для установки на
AutoDome Easy II IP
F.01U.164.478 | 2.0 | 2010.02
Руководство по установке
Bosch Security Systems, Inc.
3.
Прикрепите монтажную плату к распределительной
коробке с помощью крепежных материалов (не входят в
комплект) (см. Рисунок 4.3).

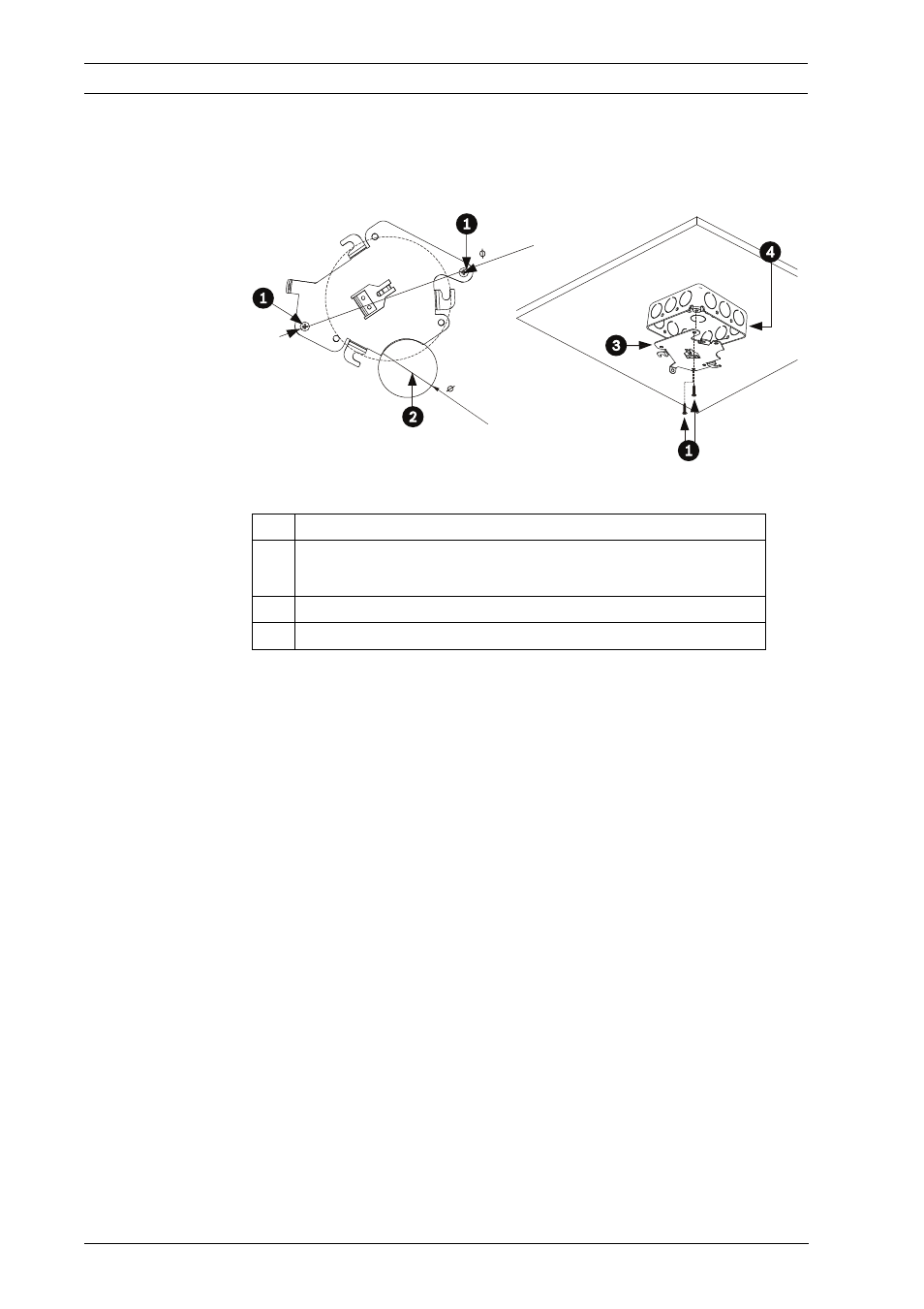

Рисунок 4.3
Установите монтажную плату
4.
Перейдите к Раздел 4.1.4 Установка камеры на монтажную
плату, Страница 32, чтобы продолжить установку.
1
Отверстия на распределительной коробке
2
Отверстие для кабеля (макс. 40 мм);
серповидной формы
3
Монтажная плата
4
Распределительная коробка
0
40
.0 m
m
1.57
in.
9 .
0 mm
3.54 in.
