60

ru | Установка кронштейна для монтажа на

AutoDome Easy II IP

F.01U.164.478 | 2.0 | 2010.02

Руководство по установке

Bosch Security Systems, Inc.

7.1.2

Подготовка поверхности потолка для установки
камеры

В следующих инструкциях подробно описывается процедура

необходимой подготовки поверхности и установки

кронштейна для монтажа на трубу. В некоторых шагах

приведена дополнительная информация для установки вне

помещения.

1.

Определите подходящее место с твердой поверхностью

для потолочного кронштейна для монтажа на трубу

(поставляется отдельно).

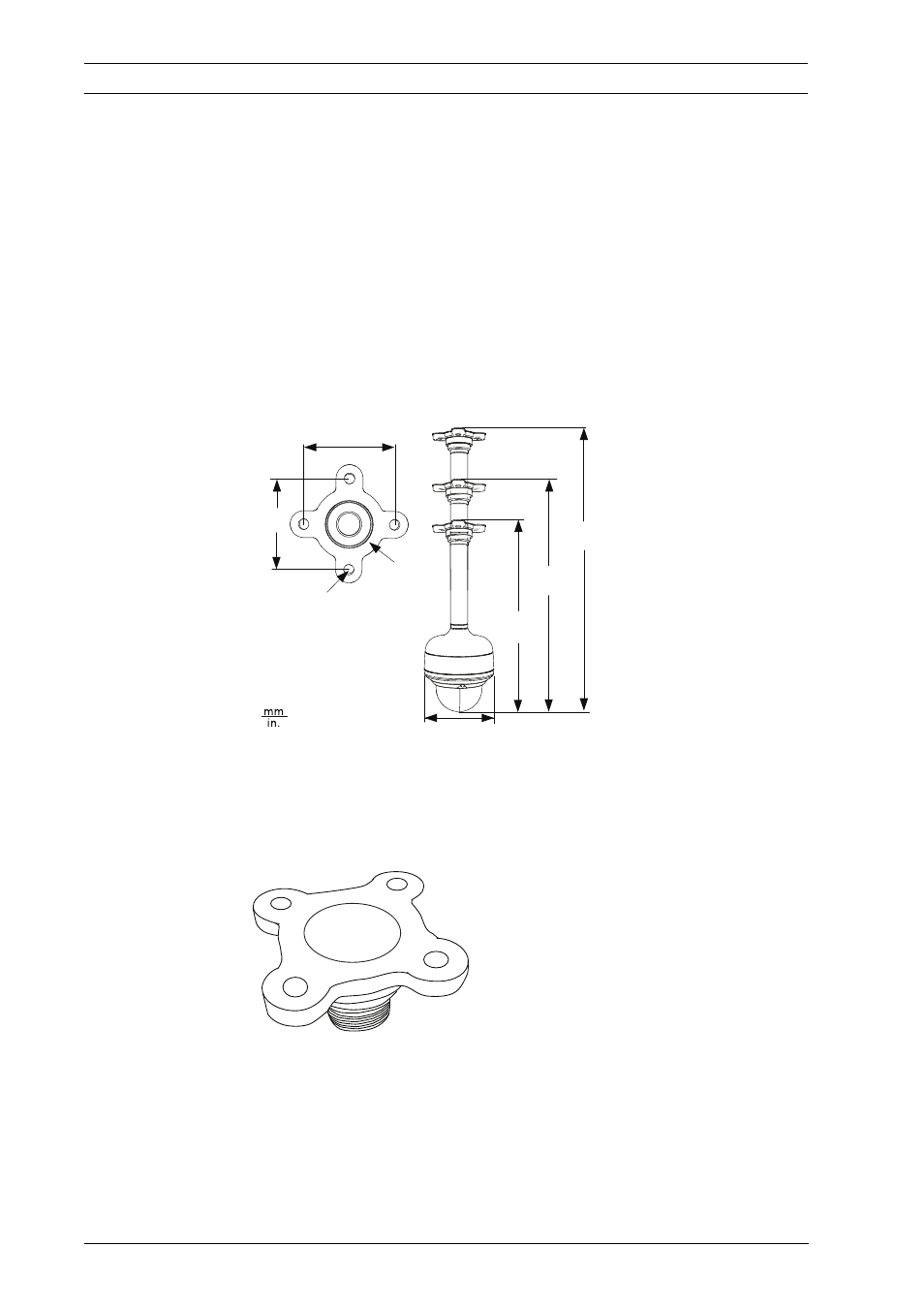

Рисунок 7.1

Размеры кронштейна для монтажа на трубу

2.

Используйте четыре (4) отверстия во фланце в качестве

шаблона для отметки мест под отверстия для крепления

кронштейна.

Рисунок 7.2

Разметка отверстий фланца

3.

Просверлите четыре (4) отверстия в месте установки

(винты в комплект не входят), отверстия должны иметь

минимальную длину 10 мм.

751.9
(29.6)

444.9
(17.5)

88.8

(3.5)

88.8

(3.5)

Ø11.2 (4x)
(0.44)

3/4-14 NP
SM Threads

Ш153.0

544.9
(21.5)
