AutoDome Easy II IP
Монтаж кронштейна для установки на
Bosch Security Systems, Inc.
Руководство по установке
F.01U.164.478 | 2.0 | 2010.02
4.
Подключите сочленяющиеся разъемы с
микропроволочными выводами к проводам, не
входящим в комплект (информация по электропроводке
содержится в Раздел 8 Подготовка кабелей, Страница 70).
5.
Ослабьте один предохранительный стопорный винт на
основании устройства с помощью торцового ключа (не
входит в комплект.

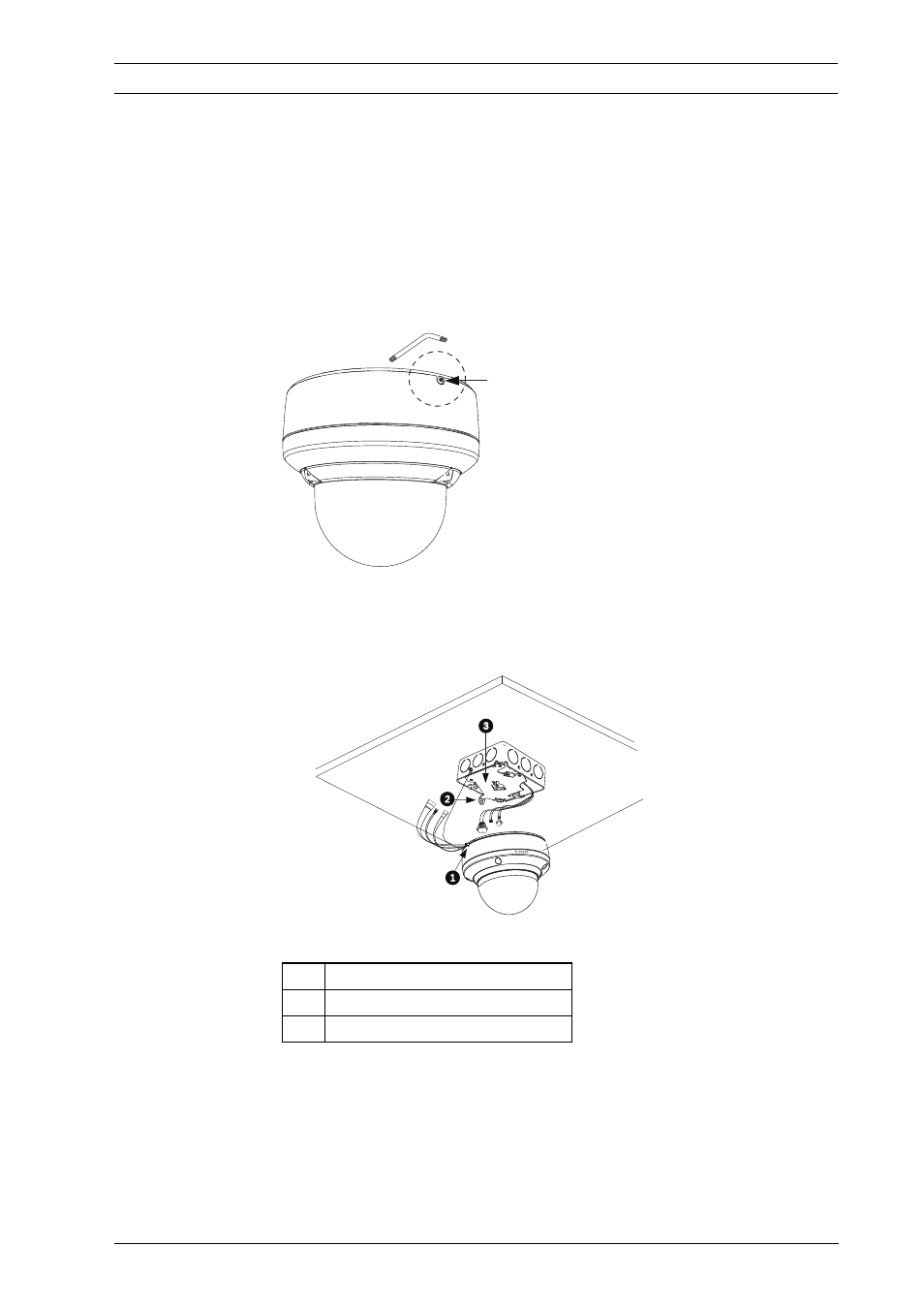

Рисунок 4.9
Ослабьте предохранительный стопорный винт
6.
Подключите сочленяющиеся разъемы от камеры к
сочленяющимся разъемам с потолка.
Рисунок 4.10
Подключите кабели
7.
Проложите провода на стороне монтажной платы с
помощью профиля серповидной формы.
8.
Прикрепите камеру к монтажной плате, вставив
вертикальную петлю в паз на верхней части купола
камеры справа от предохранительного стопорного
винта.
1
Стопорный винт
2
Вертикальная петля
3
Монтажная плата
