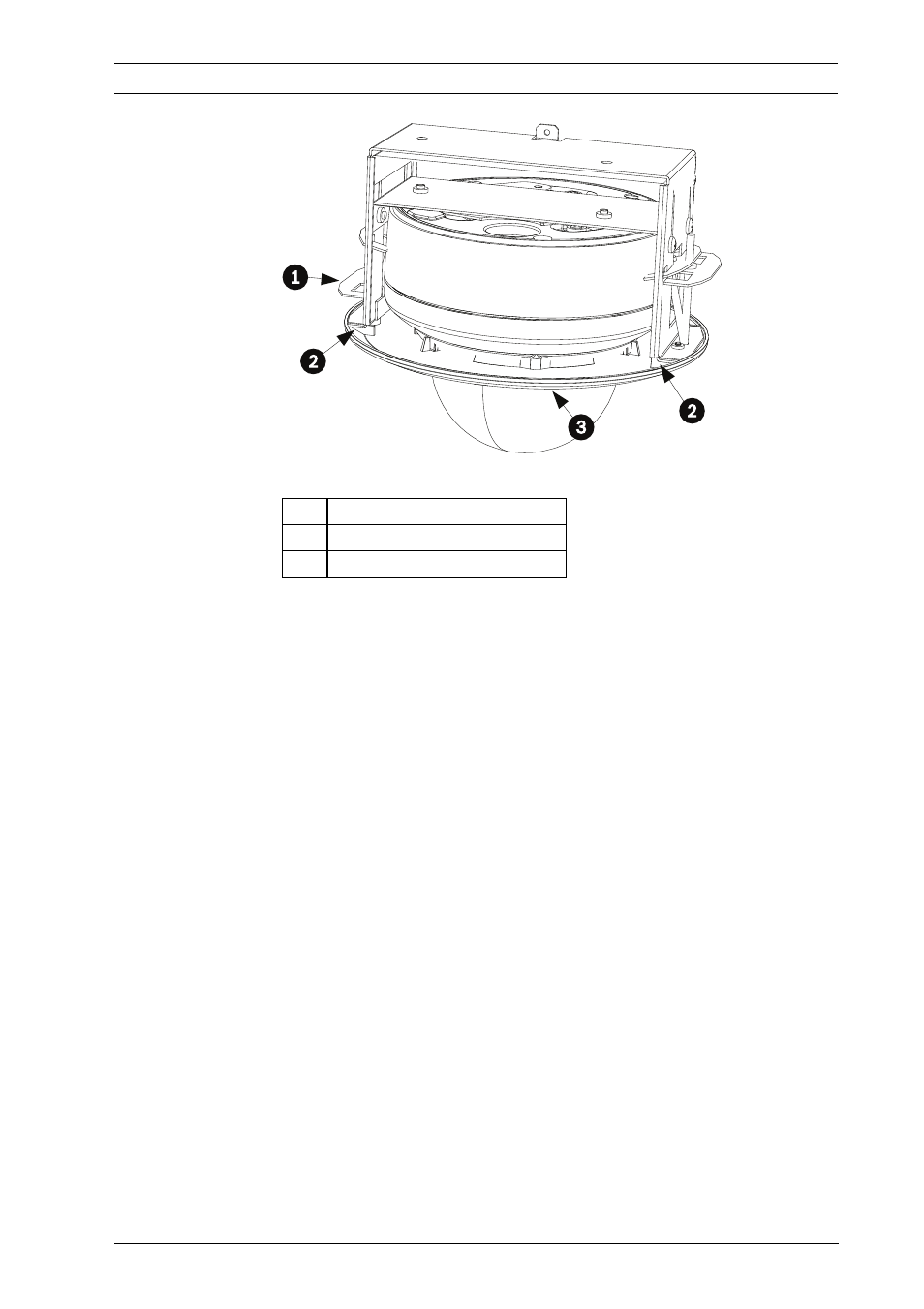

Рисунок 6.9
Выравнивание накладного кольца
13. Выровняйте накладное кольцо таким образом, чтобы
винты совместились со смещенными относительно
центра отверстиями.
Примечание: Два (2) комплекта поднятых выступов на
каждой стороне накладного кольца совмещены с
зажимами.
14. Используйте ключ T-10 из комплекта, чтобы ввинтить
два (2) предохранительных стопорных винта накладного
кольца в монтажный кронштейн.
15. Вставьте накладное на место до фиксации. Чтобы
убедиться в надежности фиксации, попробуйте слегка
повернуть устройства. Примечание: Устройство не
должно поворачиваться.
1
Зажим
2
Выступы
3
Накладное кольцо
