ru | Подготовка кабелей
AutoDome Easy II IP
F.01U.164.478 | 2.0 | 2010.02
Руководство по установке
Bosch Security Systems, Inc.
8.2.3
Подключения питания к нагревателю (все
модели для установки вне помещений)

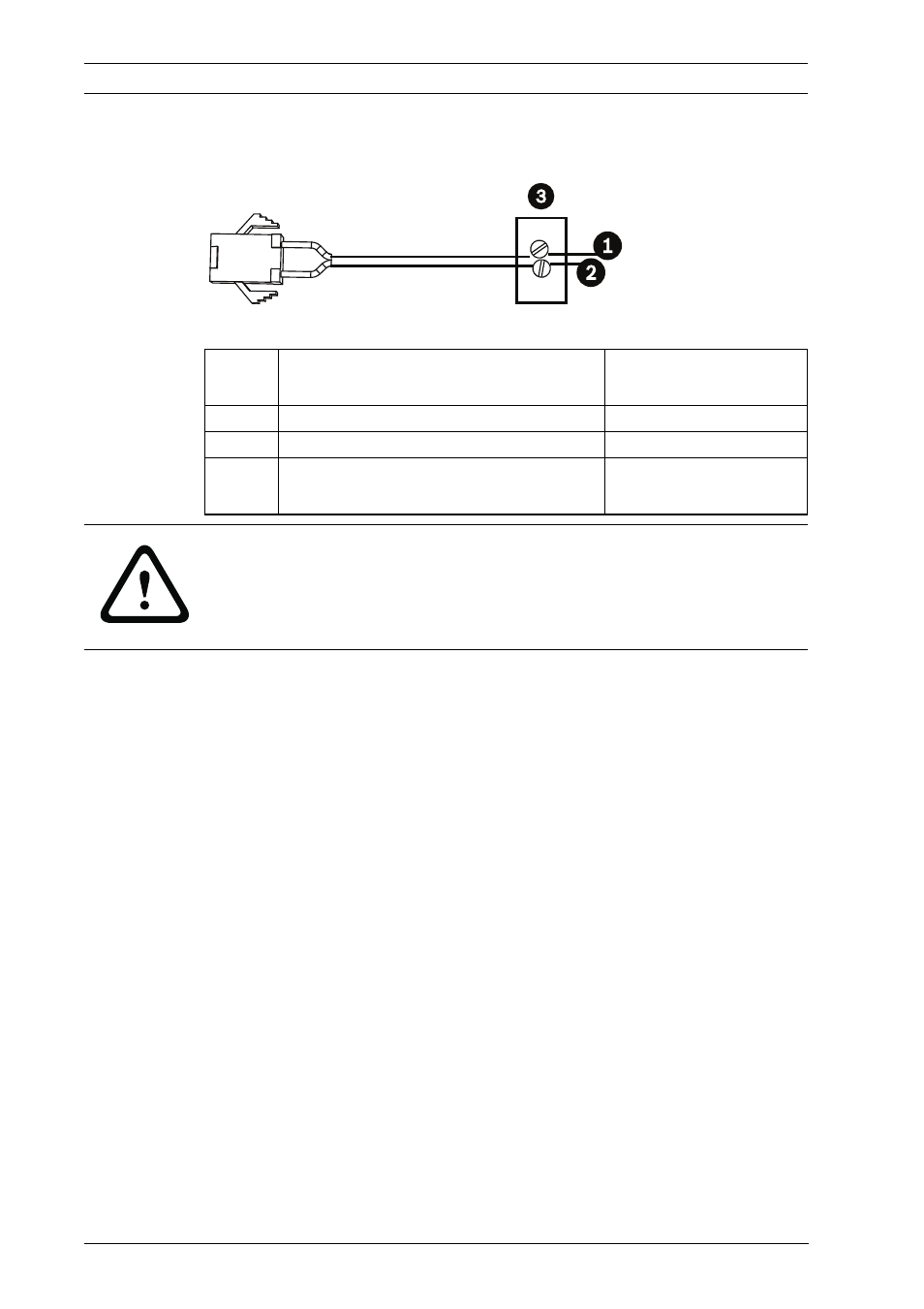

Рисунок 8.3
Шнур питания
Для подключения питания к нагревателям для установки вне
помещения:
1.
Расположите кабельный узел с трехконтактным (3)
сочленяющим разъемом на одном конце, а белый/
красный и белый/черный микропроволочные выводы
на другом конце.
2.
Подключите один заземляющий провод или провод
источника питания 24 В перем. тока к белому/черному
проводу.
3.
Подключите один провод источника питания 24 В перем.
тока к белому/красному проводу.
Ссылк
а №
Провод
Цвет
1
24 В перем. тока
Белый/Красный
2
24 В перем. тока
Белый/Черный
3
Источник питания (не входит в
комплект)
не применимо
ПРЕДУПРЕЖДЕНИЕ!
На нагреватель может подаваться только питание 24 В
перем. тока, 2 A. Не подавайте на данный нагреватель
питание 120 В или 230 В.
