ru | Монтаж кронштейна для установки на
AutoDome Easy II IP
F.01U.164.478 | 2.0 | 2010.02
Руководство по установке
Bosch Security Systems, Inc.
2.
Используйте распределительную коробку VEZ-A2-JC или
VEZ-A2-JW для установки на поверхность в качестве
шаблона для разметки отверстий четырех (4) винтов M4
или №10 с цилиндрической головкой (ниже, под
номером 1).

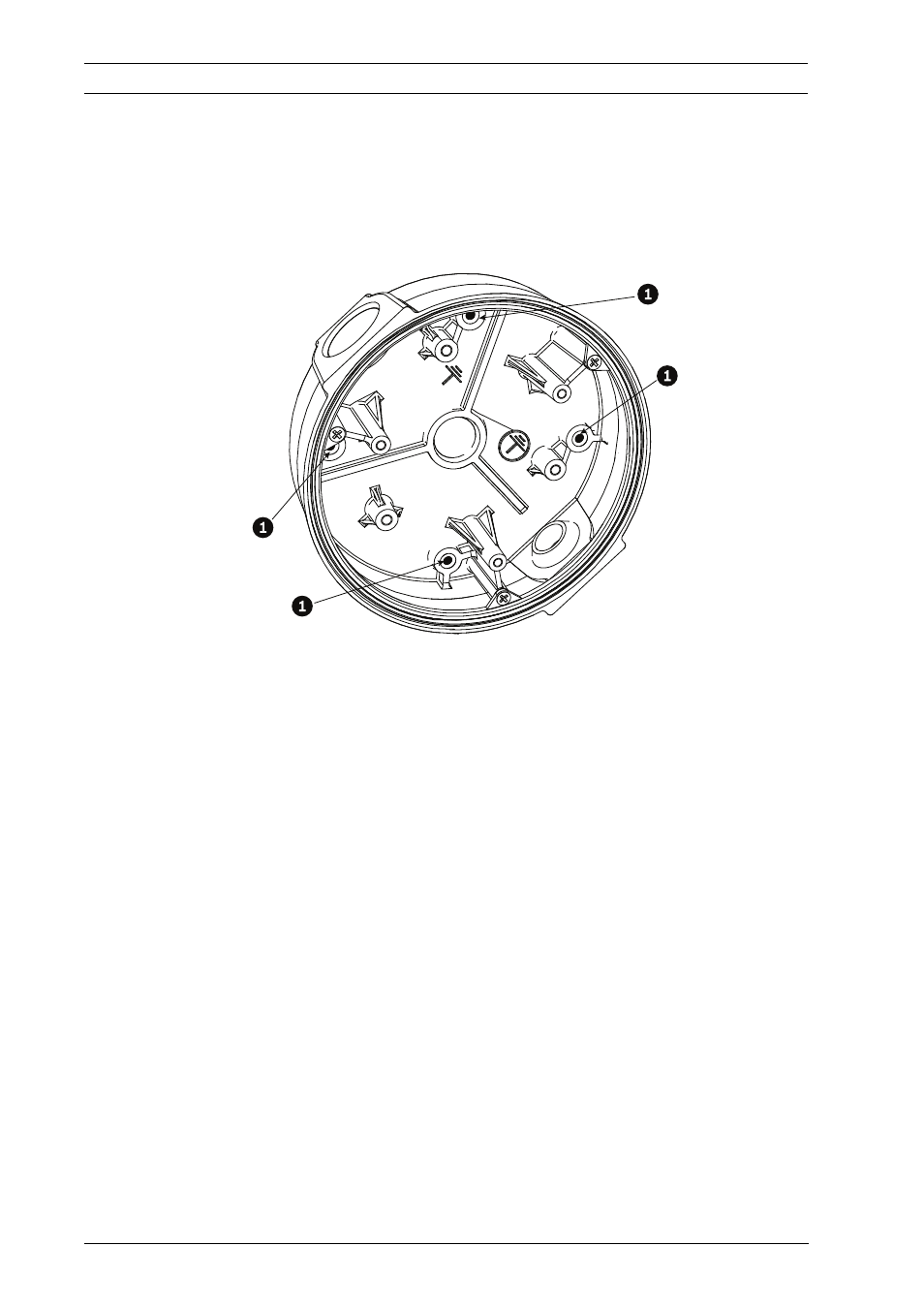

Рисунок 4.5
Расположение винтов M4 или №10 с
цилиндрической головкой
3.
Просверлите четыре (4) отверстия в месте установки.
Отверстия должны иметь минимальную длину 10 мм.
4.
Подготовьте поверхность таким образом, чтобы она
могла выдержать максимальную нагрузку 11,33 кг.
5.
Наденьте четыре (4) уплотнительных кольца 3,97 мм с
внутренним диаметром 1,78 (номер 3, Рисунок 4.6) на
четыре (4) винта M4 или №10 с цилиндрической
головкой (не входят в комплект). Уплотнительные
кольца поставляются в комплекте с камерой наружного
наблюдения AutoDome Easy II.
6.
Убедитесь, что прокладка прилегает к стопорному
кольцу. Если прокладка и стопорное кольцо не
прилегают друг к другу:
a.
Найдите плоскую сторону прокладки и сторону
стопорного кольца с выемкой.
