AutoDome Easy II IP
Подготовка кабелей | ru
73
Bosch Security Systems, Inc.
Руководство по установке
F.01U.164.478 | 2.0 | 2010.02
8.2.2
Подключения питания к камерам для установки
вне помещений

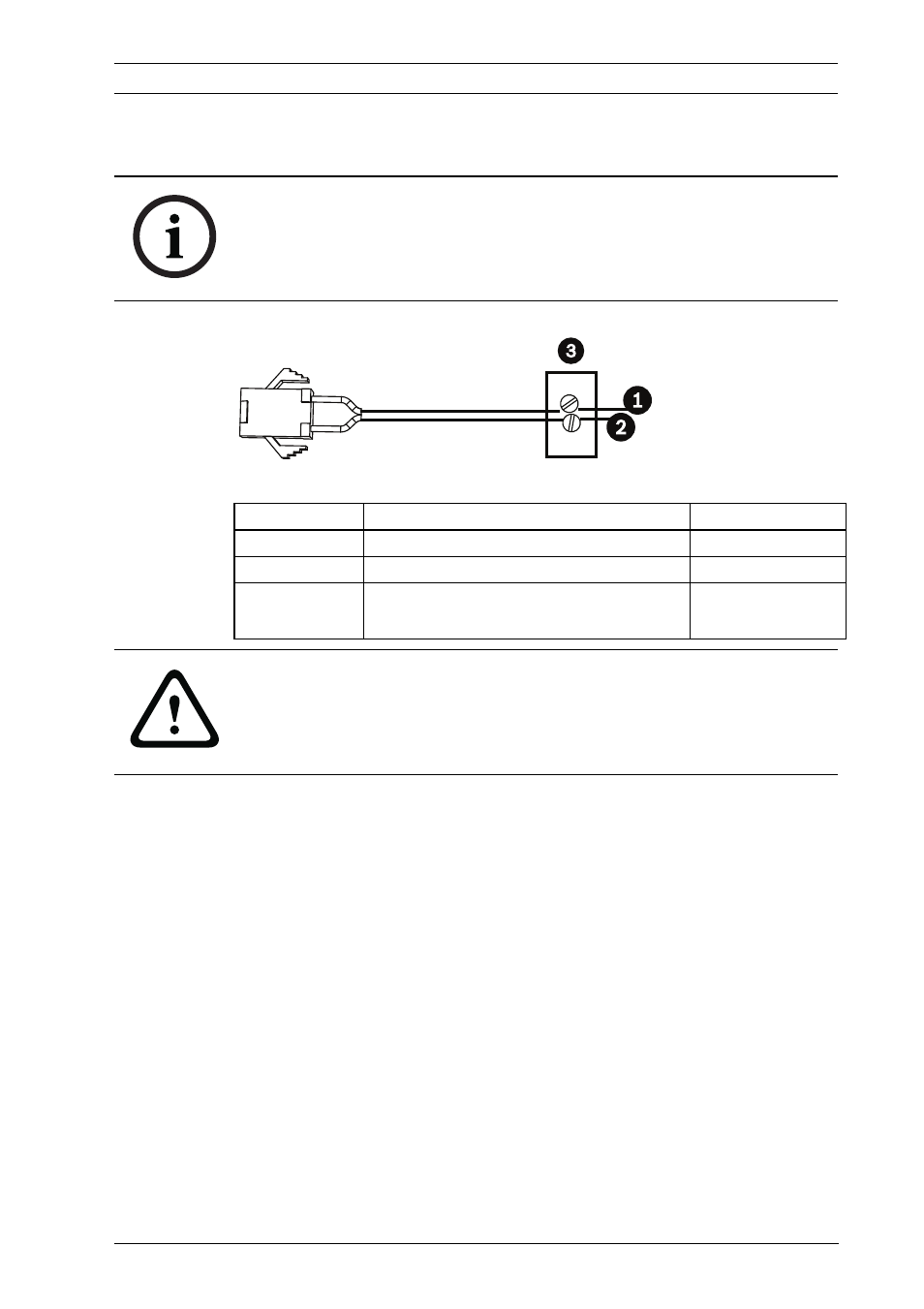

Рисунок 8.2
Шнур питания
Для подключения питания к моделям для установки вне
помещения:
1.
Расположите кабельный узел с трехконтактным (3)
сочленяющим разъемом на одном конце, а красный и
черный микропроволочные выводы на другом конце.
2.
Подключите один провод источника питания 24 В перем.
тока к черному проводу.
3.
Подключите другой провод источника питания 24 В
перем. тока к красному проводу.
4.
Подключите зеленый заземляющий кабель к
подходящему заземленному кабелепроводу.
ЗАМЕЧАНИЕ! На IP-камеру AutoDome Easy II для установки
вне помещений нельзя подавать питание через сеть
Ethernet. На камеру необходимо подать питание 24 В перем.
тока.
Ссылка №
Провод
Цвет
1
24 В перем. тока
Красный
2
24 В перем. тока
Черный
3
Источник питания (не входит в
комплект)
не применимо
ПРЕДУПРЕЖДЕНИЕ!
На камеру может подаваться только питание 24 В перем.
тока, 1,2 A. Не подавайте на данную камеру питание 120 В
или 230 В.
