Общие сведения
3A2507T 9
Компоненты электронной системы управления
См. Р ИС . 2.
A Рама из нержавеющей стали. поддерживает
картонный или разборный бункер.
B Пневматическая панель управления. содержит
пневматические устройства регулировки давления
воздуха в пневмодвигателях насосов, подъемнике
и уплотнении пластины подъемника, которые
применяются для выполнения следующих действий:
• регулировка давления в пневматических
двигателях насосов;
• регулировка скорости работы насосов;
• регулировка давления в подъемнике на ходу
вверх и вниз;
• регулировка давления в уплотнении.
C Электронная панель управления. соединена
с пневматической панелью управления кабелем
24 В постоянного тока, входящим в комплект
поставки оборудования. Входное напряжение панели
составляет 110 В переменного тока (ток в цепи равен
20 А). Используемый расходомер необходимо
подключить к системе. Электронная панель
управления отправляет сигналы для выполнения
следующих действий:
• включение и выключение насосов;
• надувание и сдувание уплотнения;
• поднятие и опускание пластины подъемника;
• прекращение подачи воздуха в пластину
подъемника для медленного опускания
подъемника в бункер.
D Санитарные насосы. перекачивают жидкость
из бункера в место назначения.
E Пневматический цилиндр. поднимает насосы
и пластину подъемника над контейнером для
жидкости и опускает их в этот контейнер.
F Пластина подъемника. прилагает равномерное
давление к жидкости, находящейся в бункере.
Надутое уплотнение пластины подъемника
герметизирует оборудование. Пластина подъемника
надавливает на жидкость, находящуюся в бункере,
способствуя перекачиванию жидкости насосами.

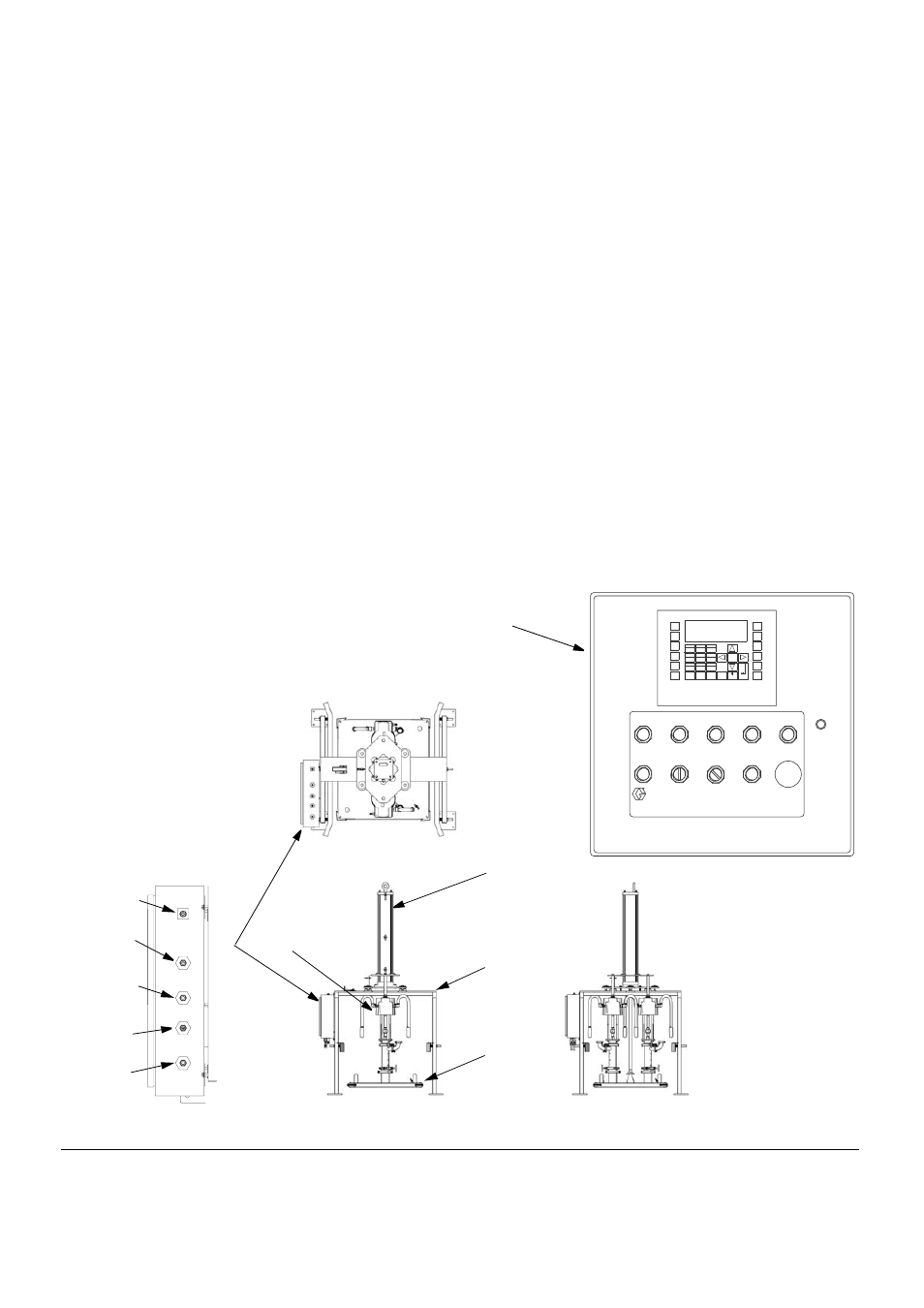

Р ИС . 2. Типовая схема установки оборудования (на иллюстрации представлена электронная панель
управления BESA7A)
"%3 "%3

0RESET 0RESET



0RESET 0RESET
0RESET 0RESET



023 023 456 456



'() '()

*+, *+,

3HIFT 3HIFT %SC %SC %NTER %NTER
3YSTEM 3YSTEM
789 789
-./ -./
!#45!, !#45!,
4!2'%4 4!2'%4
02%3%4 02%3%4
0RESET 0RESET
0RESET 0RESET

0RESET 0RESET
1: 1: !"# !"# $%& $%& 3TROKE 3TROKE
3ET 3ET
+
&ACTOR &ACTOR
5- 5-
4OTALIZER 4OTALIZER
-ETER -ETER
3CREEN 3CREEN
0UMPS 0UMPS
%NABLE %NABLE
3,/7 3,/7
3%!, 3%!,
/&& /&& /. /.
2!- 2!- 34!24 34!24
34/0 34/0 !54/ !54/ 05-0 05-0
-!. -!. &!34 &!34 "!4#( "!4#(
2!- 2!- 2!- 2!-
%
34/0 %
34/0
0/7%2 0/7%2
'2!#/ '2!#/
R
C
ВИД СВЕРХУ
F
A
B
E
D
Уплотнение
Верхнее
положение
подъемника
Нижнее
положение
подъемника
Насос 2
Насос 1
TI16216a
TI16217a
TI16218a
