Обслуживание
32
3A2507T
Замена уплотнения пластины
или угловых уплотнений
подъемника (для всех
моделей)
1.
Выполните процедуру подготовки к обслуживанию
оборудования, описание которой приводится
в разделе Подготовка к обслуживанию
оборудования, стр. 31.
2.
Если вы заменяете только угловые уплотнения
(21) и не заменяете уплотнение (501) пластины
подъемника, снимите заклепку (22) и замените
каждое угловое уплотнение по отдельности. Не
извлекайте все угловые уплотнения одновременно,
поскольку в этом случае уплотнение пластины
подъемника может сдвинуться. Не повредите
уплотнение пластины подъемника. Перейдите
к действию 8.
Если вы заменяете уплотнение (501) пластины
подъемника, снимите заклепки (22), а затем
извлеките все угловые уплотнения (21). Проверьте,
не повреждены ли угловые уплотнения.
При необходимости замените их.
3.
Отсоедините трубный фитинг (29) от трубки (14)
для подачи воздуха в уплотнение.
4.
Снимите уплотнение (501) пластины подъемника
с помощью какого-либо инструмента с тупым концом
(во избежание повреждения уплотнения). Осторожно
извлеките стержень для подачи воздуха из
отверстия в пластине (502) подъемника.
5.
Вставьте стержень для подачи воздуха нового
уплотнения (501) в отверстие в пластине (502)
подъемника. Во избежание повреждения нового
уплотнения осторожно установите уплотнение вокруг
пластины подъемника.
6.
Установите на место четыре угловых уплотнения
с заклепками (22).
7.
Подсоедините трубку (14) для подачи воздуха
к трубному фитингу (29).
8.
Проверьте, правильно ли работает оборудование,
путем надувания и сдувания уплотнения. Убедитесь
в отсутствии утечек воздуха. После установки
бункера с жидкостью в раму проверьте, не вытекает
ли жидкость за пределы пластины подъемника
и уплотнений.
Р
ИС

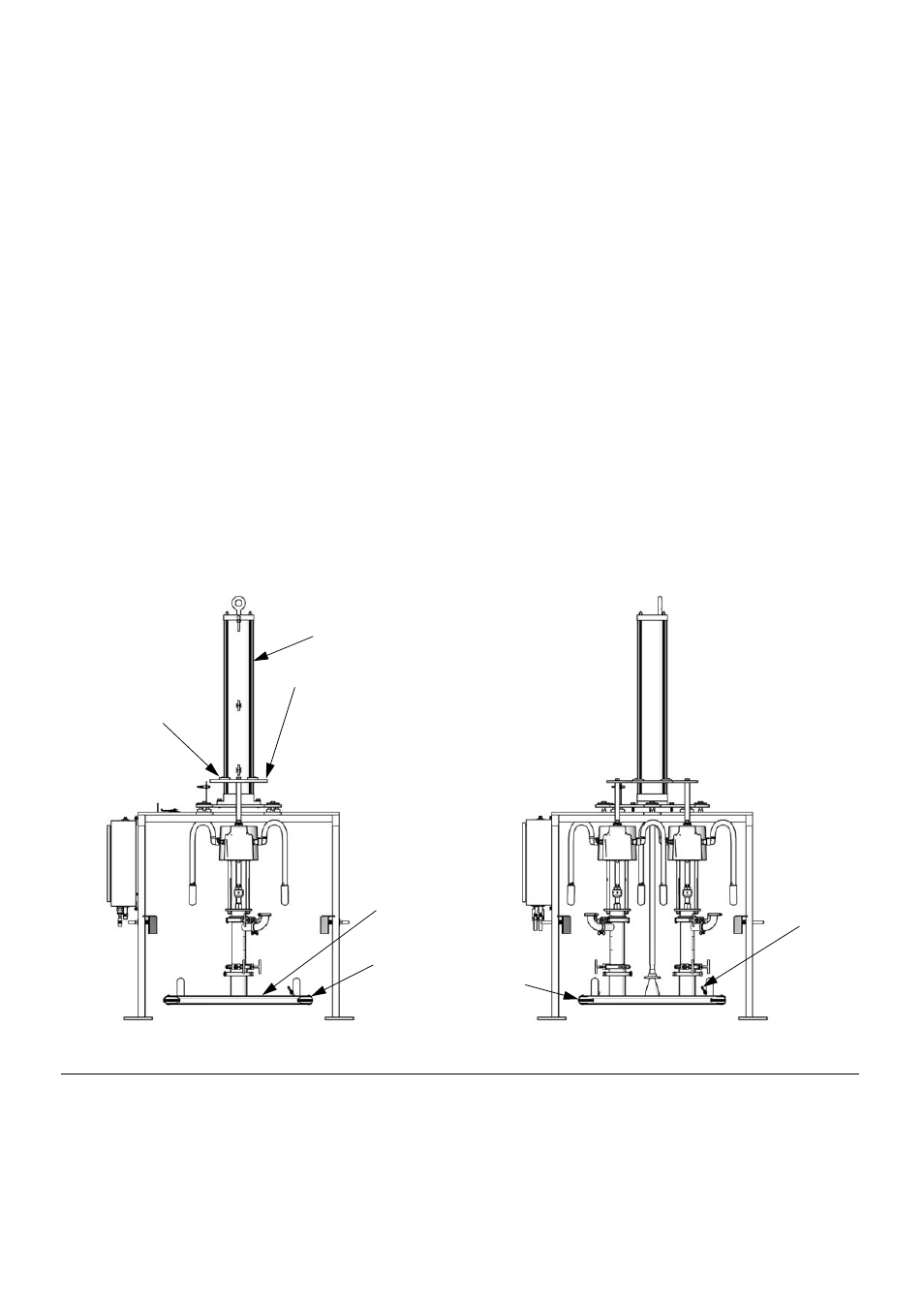

. 16. Ремонт оборудования (на иллюстрации представлена модель BESA7A)
TI16216a
TI16218a
21
502
501
29
4
408,
409,
410
402
