Установка
3A2507T
13
Подключение выпускных шлангов насосов
ПРИМЕЧАНИЕ.
•
Выпускной шланг или шланги других производителей
должны быть уже установлены (вместе со
вспомогательными приспособлениями и опорами)
и готовы к соединению с устройством Tri-Clamp (412)
размером 5,08 см, которое входит в комплект
поставки некоторых систем. См. Р
•
Убедитесь в том, что выпускной шланг или шланги
имеют нужные размеры и выдерживают рабочее
давление системы. Необходимо использовать
токопроводящие шланги, на концах которых должны
быть установлены пружинные предохранители.
•
Шланги для жидкости должны двигаться свободно
и не должны перекручиваться при поднятии
и опускании насосов.
•
В системах из двух пневматических насосов
с двойной мембраной не предусмотрены шланги,
фиксаторы и прокладки на нагнетательной стороне.
В системе из двух насосов присутствуют
следующие детали.
В системе из четырех насосов
присутствуют следующие детали.
Описание
Кол-во
Санитарные фиксаторы Tri-Clamp (412)
размером 51 мм (2 дюйма)
4 или 6
Санитарные прокладки Tri-Clamp (413)
размером 51 мм (2 дюйма)
4 или 6
Описание
Кол-во
Санитарные фиксаторы Tri-Clamp (412)
размером 51 мм (2 дюйма)
8 или 12
Санитарные прокладки Tri-Clamp (413)
размером 51 мм (2 дюйма)
8 или 12
Р
ИС

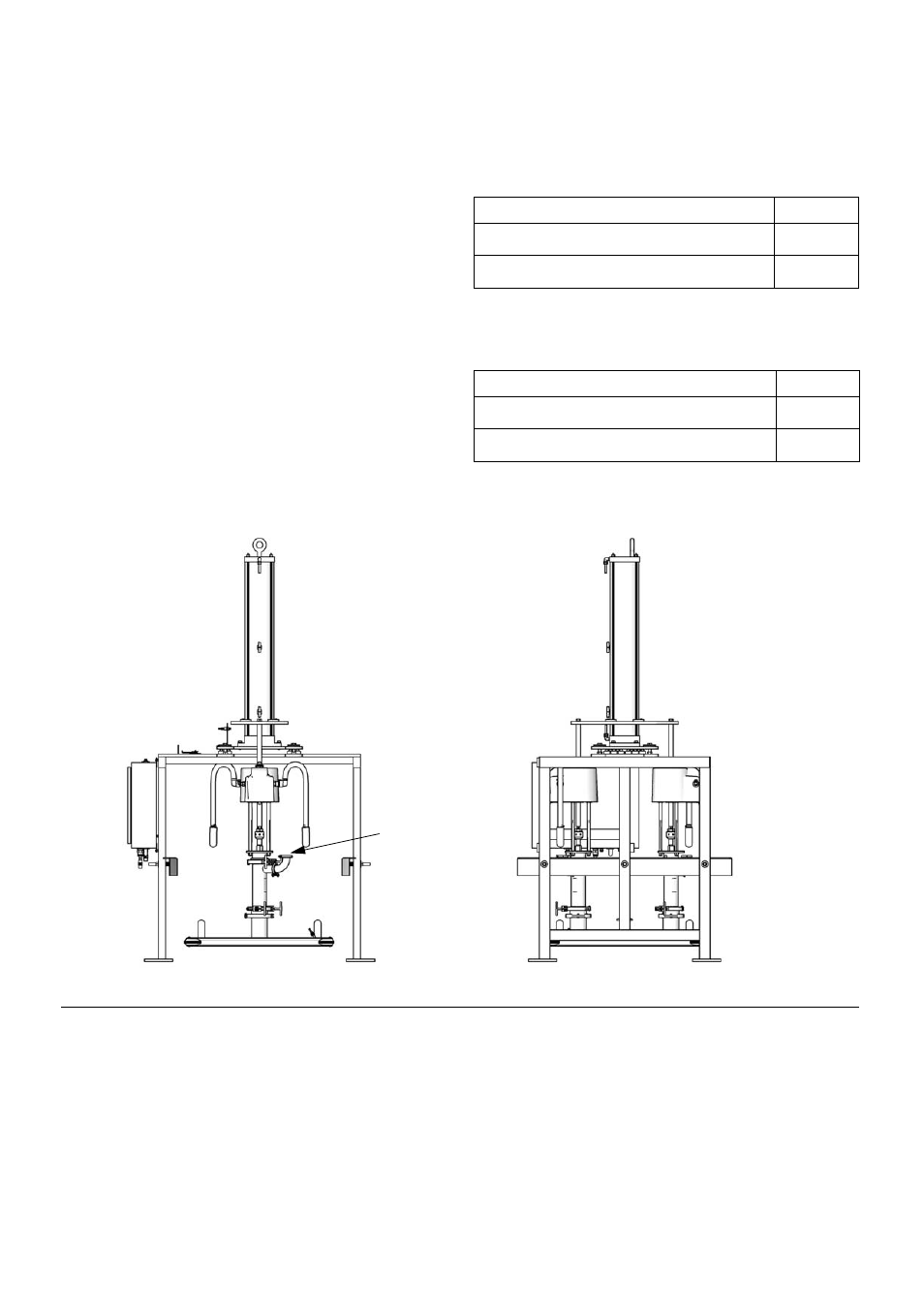

. 5. Подключение выпускных шлангов насосов (на иллюстрации представлена модель BESA7A)
406, 407
TI16216a
TI16233a
