Регулировка значений давления воздуха – Инструкция по эксплуатации Graco SaniForce BESE1A
Страница 23
Электронная система управления
3A2507T
23
Регулировка значений
давления воздуха
Каждый функциональный узел системы работает под
соответствующим давлением воздуха. Регуляторы
давления воздуха располагаются на пневматической
панели управления. Задайте исходные значения
давления воздуха согласно следующей таблице. В ходе
эксплуатации давление можно регулировать по мере
необходимости. См. Р
Справо-
чный
номер
Функция
Значение давления
на регуляторе
кПа (барах,
в фунтах/кв. дюйм)
A
SEAL INFLATE
(«Надувание
уплотнения»)
103 (1,0, 15)
(максимальные
значения)
B
RAM UP («Поднятие
подъемника»)
207 (2,1, 30)
C
RAM DOWN
(«Опускание
подъемника»)
207 (2,1, 30)
D
PUMP 1 («Насос 1»)
345 (3,4, 50)
E
PUMP 2 («Насос 2»)
345 (3,4, 50)
F
*PUMP 3 («Насос 3»)
345 (3,4, 50)
G
*PUMP 4 («Насос 4»)
345 (3,4, 50)
H
SEAL VACUUM
(«Вакуумирование
уплотнения»)
138 (1,4, 20)
* Только для систем с четырьмя насосами.

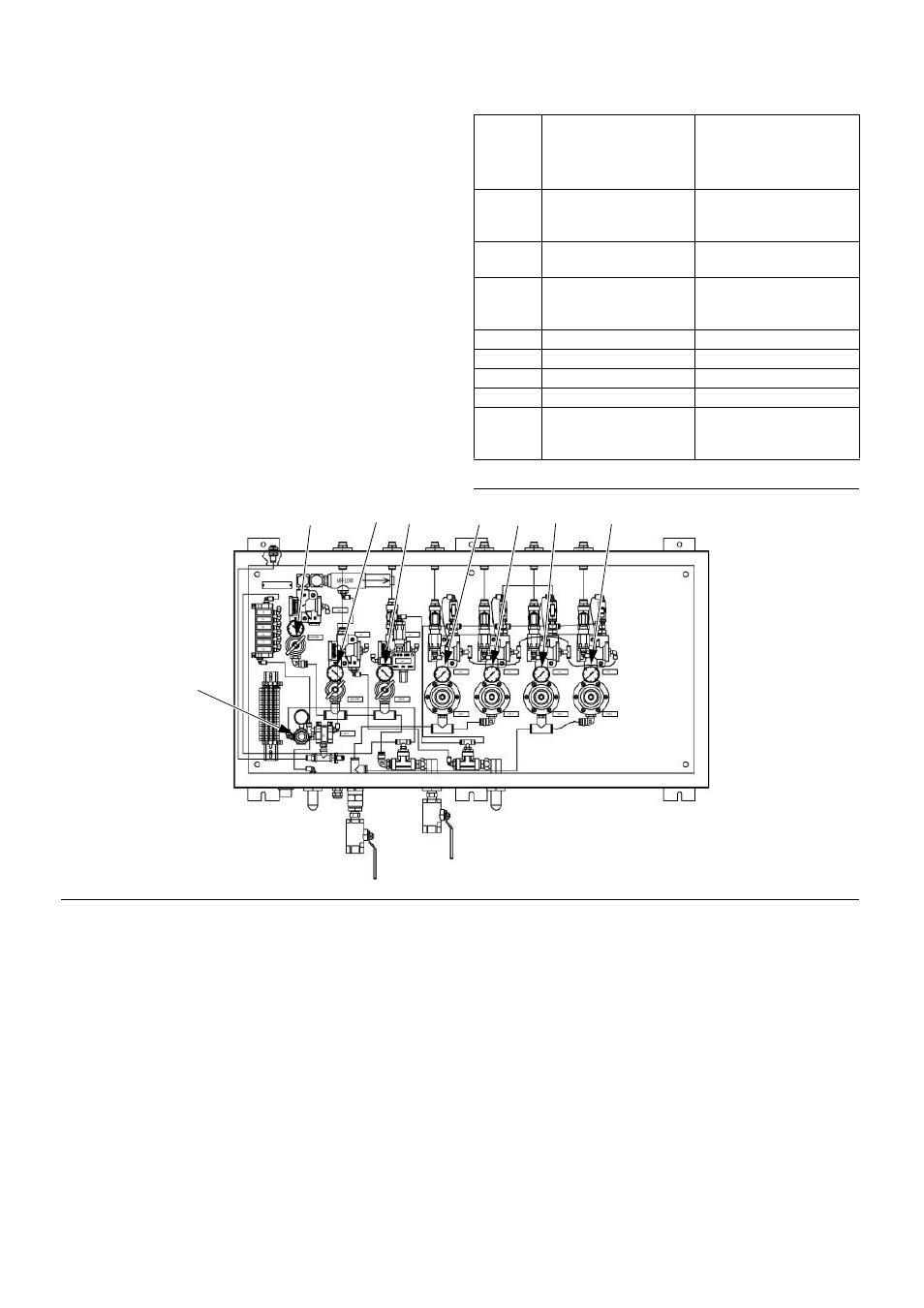

Р
ИС
. 14. На иллюстрации представлена модель 570193 с 4 насосами
A
B
C
D
E
F
G
H
ti10506a
