Электронная система управления
3A2507T
19
Электронная система управления
Подключение воздухопроводов пневматической
панели управления
Воздух, поступающий в панель управления, должен быть отфильтрованным и сухим. Минимальная скорость
подачи воздуха составляет 2,8 куб. м/мин в условиях давления 0,7 МПа (7 бар, 100 фунтов на кв. дюйм).
Сведения о соединительных деталях верхней и нижней панелей содержатся в следующей таблице и схемах
пневматического оборудования на страницах 56 и 57.
Обозна-
чение
Исходная точка
Конечная точка
Соединительные детали верхней
панели
Соединительные детали
компонентов системы
Функция
C
Устройство подачи воздуха
в уплотнение
Уплотнение пластины подъемника
Надувание уплотнения пластины
подъемника
D
Верхнее устройство подачи воздуха
в цилиндр
Верхнее отверстие в пневматическом
цилиндре
Опускание пластины подъемника
при включении функции RAM PRESS
(«Нажатие на подъемник»)
E
Нижнее устройство подачи воздуха
в цилиндр
Нижнее отверстие в пневматическом
цилиндре
Поднятие пластины подъемника
при включении функции RAM UP
(«Поднятие подъемника»)
F
Устройство подачи воздуха в насос 1
Насос 1
Подача воздуха в насос 1*
G
Устройство подачи воздуха в насос 2
Насос 2
Подача воздуха в насос 2*
H
Устройство подачи воздуха в насос 3
Насос 3
Подача воздуха в насос 3*
J
Устройство подачи воздуха в насос 4
Насос 4
Подача воздуха в насос 4*
Соединительные детали нижней
панели
Соединительные детали устройств
подачи воздуха
B
Воздухоприемник пневматических
устройств управления–
1/2 дюйма npt(f)
Трубопровод подачи воздуха
в пневматические устройства
управления
Подача воздуха для открытия
и закрытия воздушных клапанов
A
Воздухоприемник насосов– 1 дюйм npt(f) Трубопровод подачи воздуха в насосы Создание давления воздуха в насосах
K
Выпускное отверстие (подключать
воздухопровод не требуется)
Трубопровод выпуска воздуха
из пневматических устройств
управления
Соединение с шумоглушителем,
который выпускает из системы
сжатый воздух при поднятии
пластины подъемника или сдувании
уплотнения
*
Воздушные клапаны насосов открываются при активации функций PUMP SLOW («Замедление насосов»)
и PUMP FAST («Ускорение насосов»), то есть функций SV1 è SV2.
Р
ИС

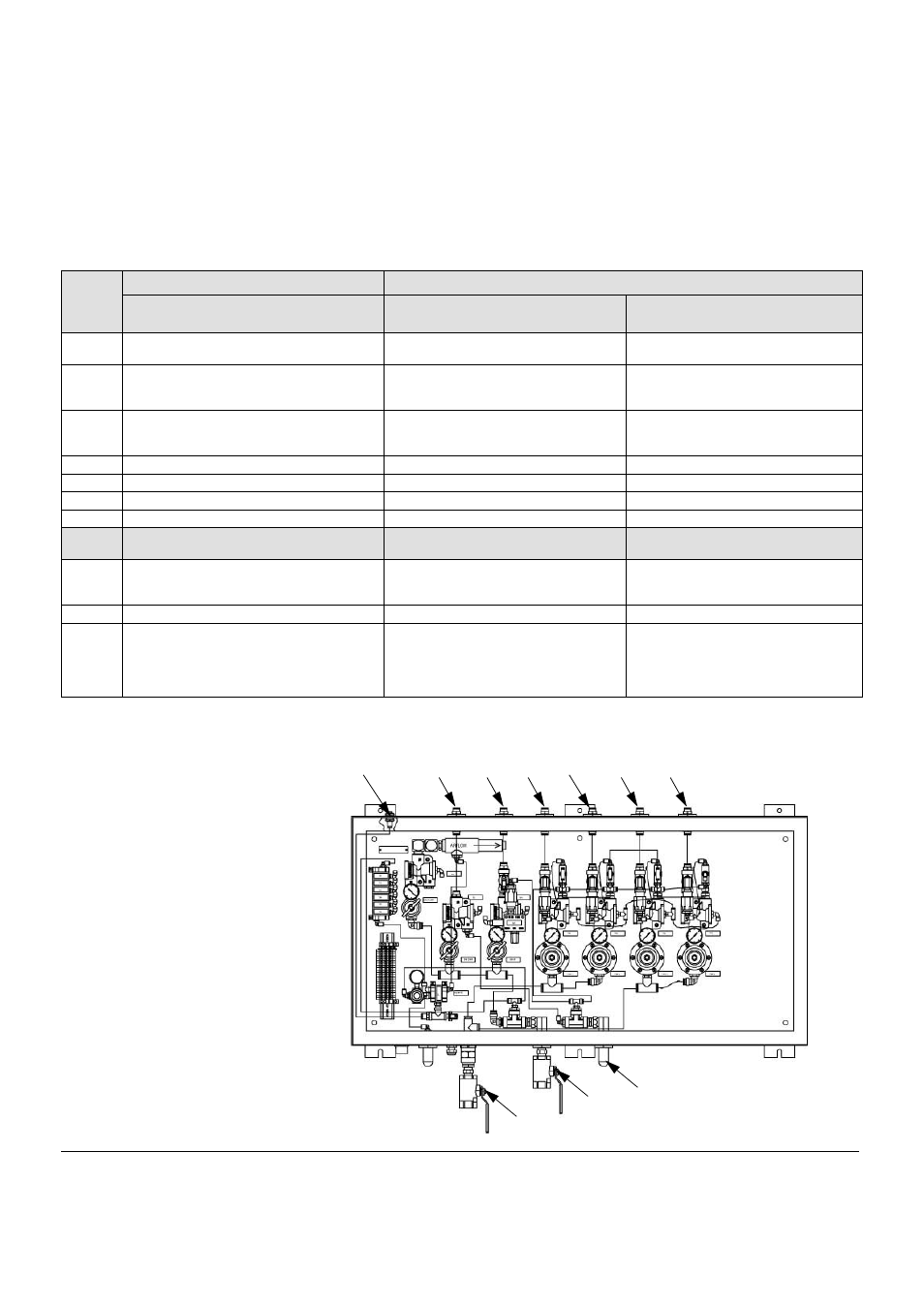

. 11. Пневматическая панель управления (на иллюстрации представлена модель 570193 с 4 насосами)
A
B
Обозначения
A
Устройство подачи воздуха
в насосы 1–4
B
Устройство подачи воздуха
в коробку управления
C
Воздух для уплотнения
D
Воздух для поднятия
подъемника
E
Воздух для опускания
подъемника
F
Воздух для насоса 1
G
Воздух для насоса 2
H
Воздух для насоса 3
J
Воздух для насоса 4
K
Глушитель выпускного
трубопровода
C
D
E
F
G
H
J
ti10506a
K
B
A
