Общие сведения
8
3A2507T
Компоненты системы ручного управления
A
Рама из нержавеющей стали поддерживает
картонный или разборный бункер.
B
Панель ручного управления содержит
пневматические устройства регулировки давления
воздуха в пневмодвигателях насосов, подъемнике
и уплотнении пластины подъемника, которые
применяются для выполнения следующих действий:
•
регулировка давления в пневматических
двигателях насосов;
•
регулировка скорости работы насосов;
•
регулировка давления в подъемнике на ходу
вверх и вниз;
•
регулировка давления в уплотнении;
•
включение и выключение насосов;
•
надувание и сдувание уплотнения;
•
поднятие и опускание пластины подъемника.
C
Воздушный запорный клапан отключает подачу
воздуха в пневматическую панель управления (B).
D
Санитарные насосы перекачивают жидкость из
бункера в место назначения.
E
Пневматический цилиндр поднимает насосы
и пластину подъемника над контейнером для
жидкости и опускает их в этот контейнер.
F
Пластина подъемника прилагает равномерное
давление к жидкости, находящейся в бункере.
Надутое уплотнение пластины подъемника
герметизирует оборудование. Пластина подъемника
надавливает на жидкость, находящуюся в бункере,
способствуя перекачиванию жидкости насосами.
Р
ИС

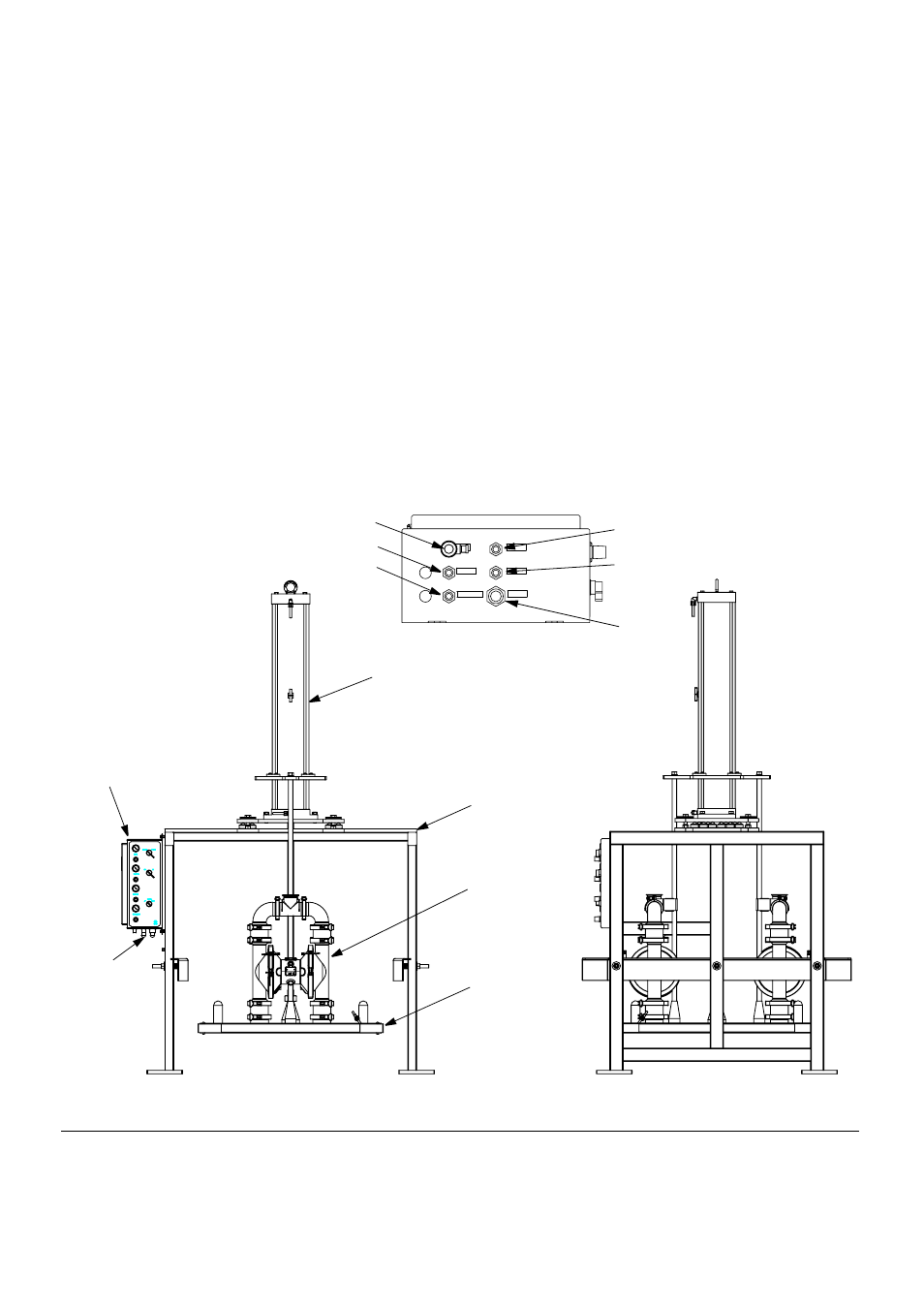

. 1. Типовая схема установки оборудования (на иллюстрации представлена панель ручного
управления BES3P3)
E
D
A
F
B
C
AIR IN
PUMP 1
PUMP 2
RAM UP
RAM DOWN
Вид панели ручного управления (B) снизу
Уплотнение
Верхнее положение подъемника
Нижнее положение подъемника
Насос 2
Насос 1
Подача
воздуха
