Установка
12
3A2507T
11. Распакуйте насосы и установите их на пластину
(502) подъемника так, чтобы выпускные отверстия
насосов не были обращены к пневматической панели
управления. Прикрепите насосы к пластине
с помощью следующих прокладок и устройств.
•
Для моделей BESFxx è BESExx: прокладка
(415), винты (406) и шайбы (407).
•
Для моделей BESAxx è BESBxx: прокладка
(407), устройство Tri-Clamp (406).
•
Для моделей BES3xx è BES4xx: прокладка
(407), устройство Tri-Clamp (406).
•
Для модели BES7xx: винты (406), фиксаторы
(407) и прокладка (415).
12. Для моделей BES3xx, BES8xx è BES4xx: установите
на пластины подъемников шатуны (404). Закрепите
шатуны винтами (405) и шайбами (411).
13. Установите направляющие детали (408) цилиндра на
монтажную плиту (402) пневматического двигателя
и закрепите их с помощью винтов (409) и шайб (410).
ПРИМЕЧАНИЕ. Открытая дужка в направляющих
деталях (408) цилиндра вставляется между стяжными
шпильками на пневматическом цилиндре (4).
14. Закрутите стопорные гайки (7).
15. Подключите пневматическую панель управления
к воздухоприемникам пневматического двигателя
с помощью трубопровода (6).
16. Переведите подъемник в верхнее положение
(RAM UP) с помощью панели управления. Поднимите
подъемник и переведите ручной фиксатор
в положение Engage («Зацепление»). См. стр. 15.
Снимите поддон и другие упаковочные материалы.
Р
ИС

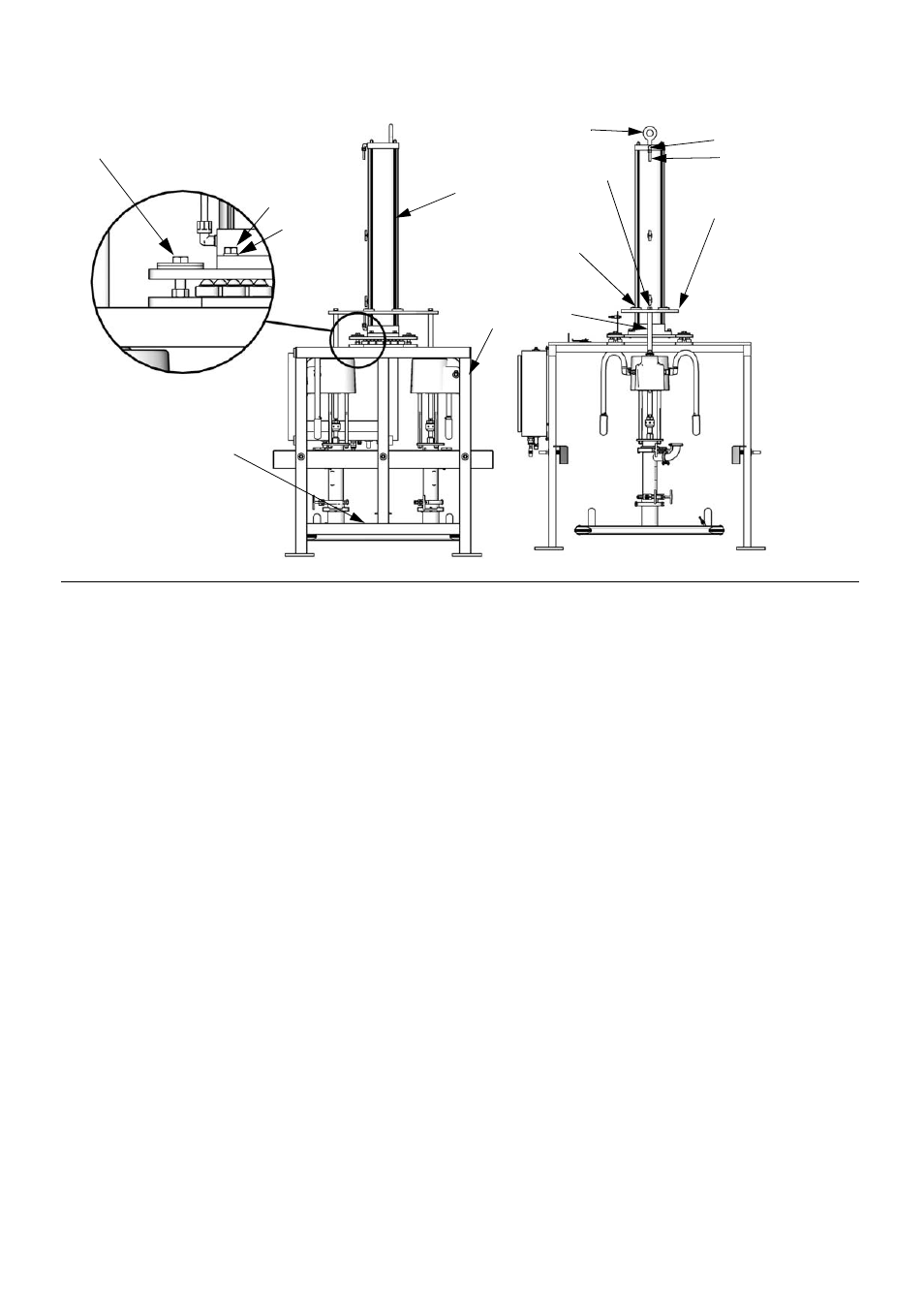

. 4. Монтажная плита пневматического двигателя (на иллюстрации представлена модель BESA7A)
405, 411
26
4
602
408,
409,
410
402
502
18
20
19
6
404
R
TI16216a
TI16234a
