Обслуживание
3A2507T 33
Замена реле приближения
(только для моделей
с электронной системой
управления)
См. Р ИС . 17.
1. Выполните процедуру подготовки к обслуживанию
оборудования, описание которой приводится
в разделе Подготовка к обслуживанию
оборудования, стр. 31.
2. Отметьте позицию реле (641) приближения на
соответствующем кронштейне (B), чтобы установить
новое реле на то же самое место. См. Р
ИС . 17.
ПРИМЕЧАНИЕ. Компания Graco рекомендует оставить
между реле и пластиной (15) 6,35 мм (1/4 дюйма)
свободного пространства.
3. Отключите от реле (641) кабель.
4. Выкрутите два винта, снимите стопорные шайбы
и реле.
5. Прикрепите новое реле к кронштейну (B) с помощью
винтов и стопорных шайб.
6. Подключите кабель к реле.
7. Запустите систему и проверьте, правильно ли
работает реле.
Обслуживание электронной
панели управления (только
для моделей с электронной
системой управления)
Выполните процедуру подготовки к обслуживанию
оборудования, описание которой приводится в разделе
Подготовка к обслуживанию оборудования,
стр. 31. За консультациями по поводу технического
обслуживания панели управления обращайтесь
к квалифицированному электрику.

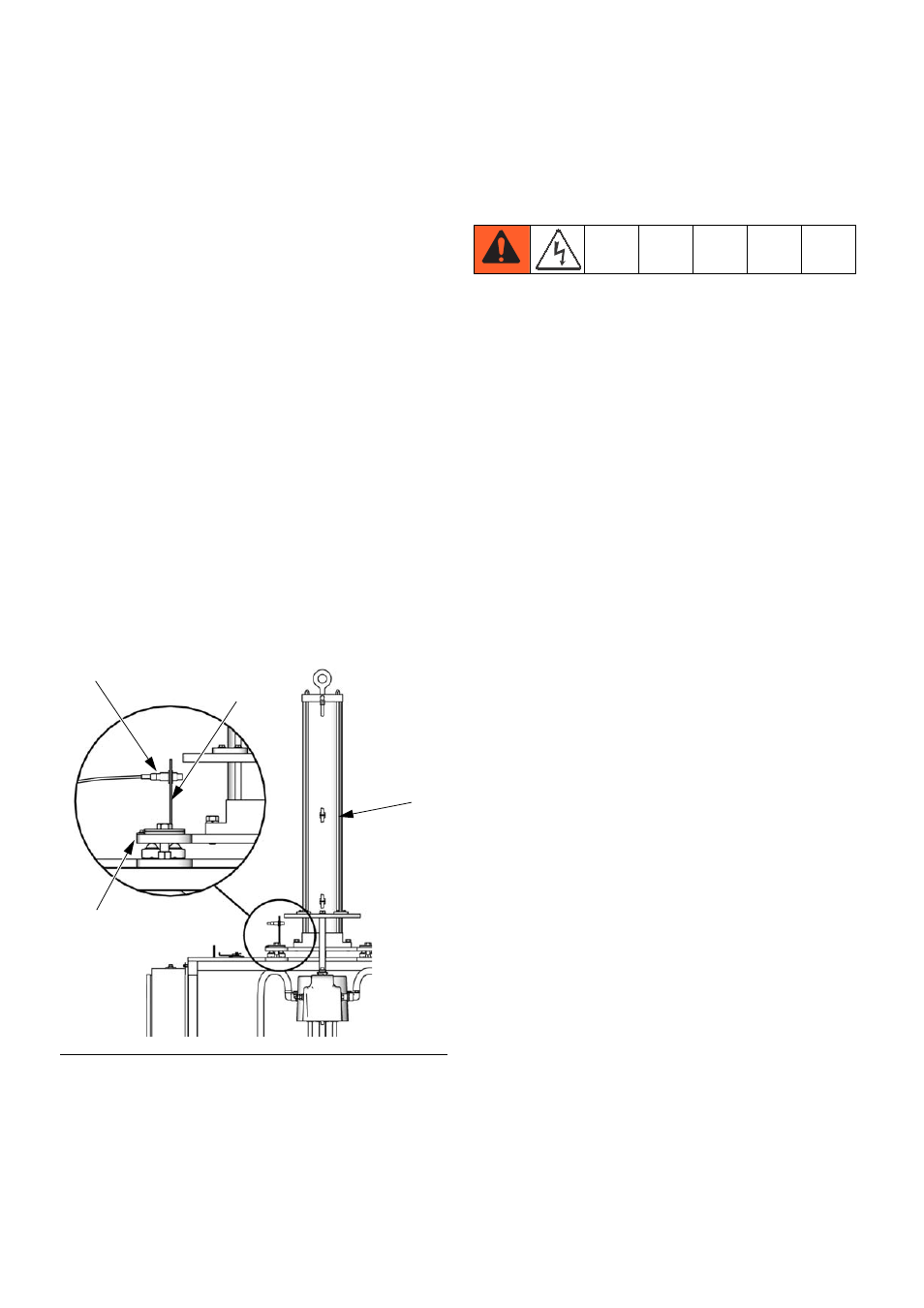

Р ИС . 17. Реле приближения
