Модули насосов
38
3A2507T
Модули насосов

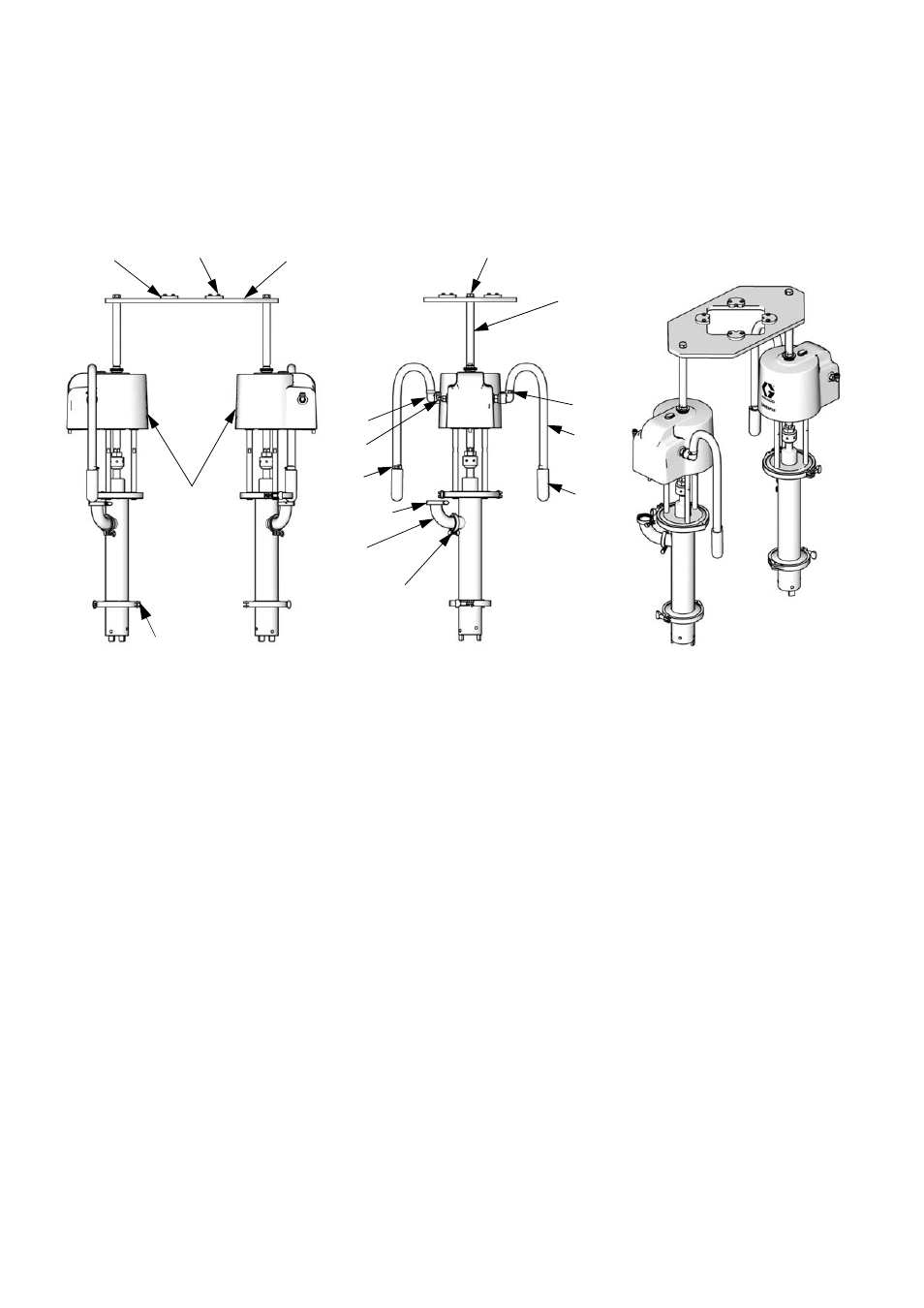

Модуль насосов SaniForce со степенью сжатия 5:1 (два насоса),
модели 24G560 è 24G968
401
408
409, 410
402
412, 413
403
412, 413
405, 411
404
415
416
TI16539a
TI16538a
TI16540a
425
424
423
423
406, 407
Справо-
чный
номер
Номер по
каталогу Описание
Кол-во
401
24G742
НАСОС со степенью сжатия 5:1
SaniForce; см. руководство
3A0734
2
402
16E388
ПЛИТА для монтажа двигателя
1
403
513490
КОЛЕНО; 5,08 см;
нержавеющая сталь
2
404
16G494
16G208
ШТОК для монтажа двигателя
Используется в конструкции
моделей BESA4_
Используется в конструкции
моделей BESA7_
2
405
551365
ВИНТ с шестигранной головкой;
3/4-10 x 5,08 ñì
2
406
16D246
ПРОКЛАДКА; 15,24 см
2
407
16D245
ФИКСАТОР, 15,24 см
2
408
625752
НАПРАВЛЯЮЩАЯ цилиндра
4
409
104119
ВИНТ с шестигранной головкой;
1/4-20 x 22 мм (7/8 дюйма);
нержавеющая сталь
8
410
170772
ШАЙБА плоская
8
411
551364
ШАЙБА стопорная; 1,91 см;
нержавеющая сталь
2
412
500984
ФИКСАТОР Tri-Clamp, 5,08 см
4
413
512332
ПРОКЛАДКА S-Clamp;
бутадиенакрилонитрильный
каучук
4
414
-----
ХОМУТ, для шланга
пневматического двигателя (не
показан)
2
415
16F384
ФИТИНГ воздухоприемника,
1/2 np x 1/2 ptc
2
416
16A942
ФИТИНГ выпускного шланга
2
423
101818
ЗАЖИМ для шланга
4
424
512914
ШУМОГЛУШИТЕЛЬ
полиэтиленовый, 1 дюйм npt
2
425
-----
ШЛАНГ выпускной,
длина 1,83 м
2
426
-----
ШЛАНГ, пневматического
двигателя, сливной, 1,83 ì (не
показан)
2
Справо-
чный
номер
Номер по
каталогу Описание
Кол-во
