Установка
3A2507T
11
Установка
Закрепление рамы
1.
Выкрутите болты, с помощью которых рама (602)
крепится к поддону.
2.
Поднимать систему следует за верхние крепления
на раме, используя вилочный погрузчик. В поднятии
и транспортировке системы должно участвовать
достаточное количество людей. Систему не следует
трясти или наклонять.
3.
Снимите поддон и остальные транспортировочные
приспособления с нижней части рамы.
Для обеспечения правильной работы бункерной откачной
системы SaniForce четыре опоры рамы и нижней части
бункера необходимо ровно установить на одну и ту же
поверхность. При необходимости выровняйте систему
SaniForce с использованием санитарных металлических
прокладок. Убедитесь в том, что рама не качается.
Прикрепите к полу четыре подкладки под опоры.
Во избежание падения рамы анкерные болты должны
иметь такую длину, чтобы выдерживать направленную
вниз силу в размере 22,36 кН (5027 фунтов), которую
может прилагать пневматический цилиндр.
Руководствуясь расположением отверстий в четырех
опорах, просверлите отверстия для болтов размером
13 мм (1/2 дюйма). Закрепите раму на полу с помощью
анкерных болтов.
Установка пневматического
цилиндра
ПРИМЕЧАНИЕ. Помните, что в конструкции различных
моделей используются неодинаковые детали.
См. спецификацию деталей используемой вами
моделей на стр. 35–43.
1.
Поднимите пневматический цилиндр (4) и установите
его на верхнюю часть рамы (602) с помощью лебедки.
См. Р
2.
Опустите вал (A) пневматического цилиндра
в центральное отверстие в раме.
3.
Прикрепите пневматический цилиндр (4) к раме (602)
с помощью винтов (20) и шайб (19). См. Р
4.
Установите монтажную плиту (402) пневматического
двигателя. Для этого плиту следует надеть на
пневматический цилиндр (4) сверху и опустить до упора.
5.
Соедините верхний воздухопровод цилиндра
с верхним патрубком (26) размером 1,27 см
с помощью трубопровода (6).
6.
Соедините нижний воздухопровод цилиндра
с нижним патрубком (26) размером 1,27 см
с помощью трубопровода (6).
7.
Ослабьте, но не извлекайте винты (18) из рамы (602).
8.
Подайте воздух в главный воздухоприемник
на пневматической коробке управления.
9.
Снимите две ленты, с помощью которых пластина (502)
подъемника крепится к поддону. Не убирайте поддон.
10. Нанесите санитарную смазку (36), входящую
в комплект поставки оборудования, на резьбовые
соединения вала цилиндра; это позволит избежать
повреждения данных соединений. Выровняйте
вал (A) пневматического цилиндра и прикрутите
его к пластине (502) подъемника. См. Р
Если вал прикручивается неправильным образом,
не прилагайте к нему усилий. Проверьте
выравнивание пластины (502).
Общий вес системы составляет 1089–1542 кг
(2400–3400 фунтов). Во избежание травм и
повреждения оборудования необходимо соблюдать
следующие правила. Ни в коем случае не
перемещайте и не поднимайте раму в одиночку.
Пневматический цилиндр весит примерно 59 кг
(130 фунтов). Во избежание травм и повреждения
оборудования необходимо соблюдать следующие
правила. Ни в коем случае не перемещайте и не
поднимайте раму в одиночку.

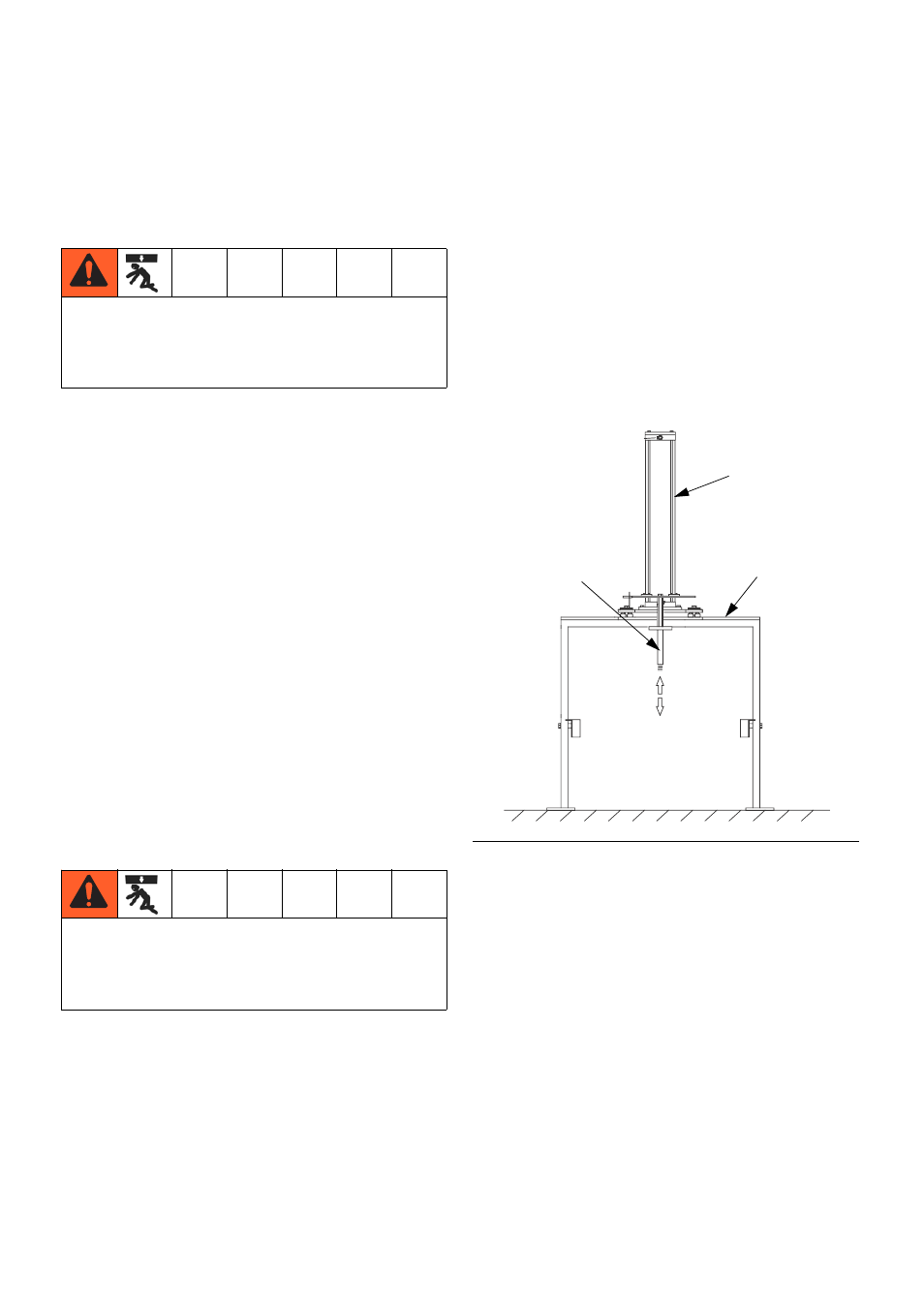

Р
ИС
. 3. Вал пневматического цилиндра
4
602
A
TI3116A
