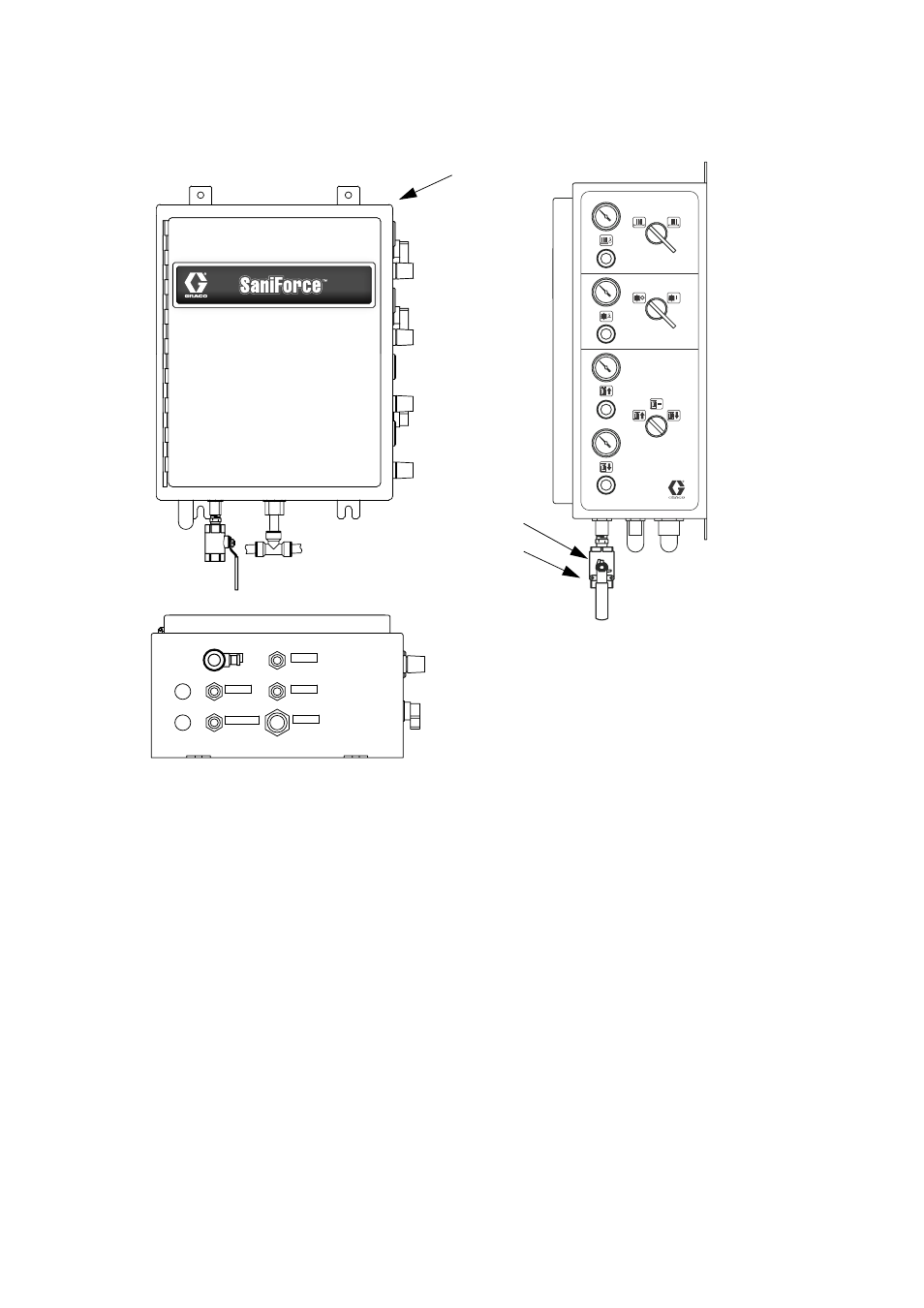

Панель ручного управления двумя насосами 15E523
----- Не продается отдельно.
†
Не показано
1
AIR IN
PUMP 1
PUMP 2
RAM UP
RAM DOWN
21
20
Справо-
чный
номер
Номер по
каталогу Описание
Кол-во
1
-----
КОРПУС с задней панелью
1
2
15E562
НАКЛЕЙКА
1
3†
15E563
НАКЛЕЙКА с инструкциями
1
4†
512896
РЕГУЛЯТОР 4
5†
-----
ДАТЧИК, 1,1 МПа
4
6†
-----
КЛАПАН обратный, 0,95 см
2
7†
-----
КЛАПАН воздушный управляющий
трехпозиционный
1
8†
-----
КЛАПАН воздушный управляющий
1
9†
-----
ПЕРЕКЛЮЧАТЕЛЬ
трехпозиционный
1
10†
-----
РЕГУЛЯТОР 1
11†
-----
КЛАПАН воздушный управляющий
1
12†
-----
ПЕРЕКЛЮЧАТЕЛЬ
пневматический двухпозиционный
2
13†
-----
ФИТИНГ с перегородкой;
3/4 дюйма npt
1
14†
-----
ФИТИНГ с перегородкой;
трубка 0,95 см
1
15†
-----
ФИТИНГ с перегородкой;
трубка 1,27 см
2
16†
-----
ШУМОГЛУШИТЕЛЬ, 1/2 дюйма npt
2
17†
-----
ТРУБКА, наружный диаметр 1,27 см
AR
18†
-----
ТРУБКА, наружный диаметр 0,95 см
AR
19†
-----
ТРУБКА, наружный диаметр 0,4 см
AR
20
-----
ФИТИНГ ниппельный
шестигранный
1
21
-----
КЛАПАН шаровой; нержавеющая
сталь
1
Справо-
чный
номер
Номер по
каталогу Описание
Кол-во
