Модули насосов
40
3A2507T

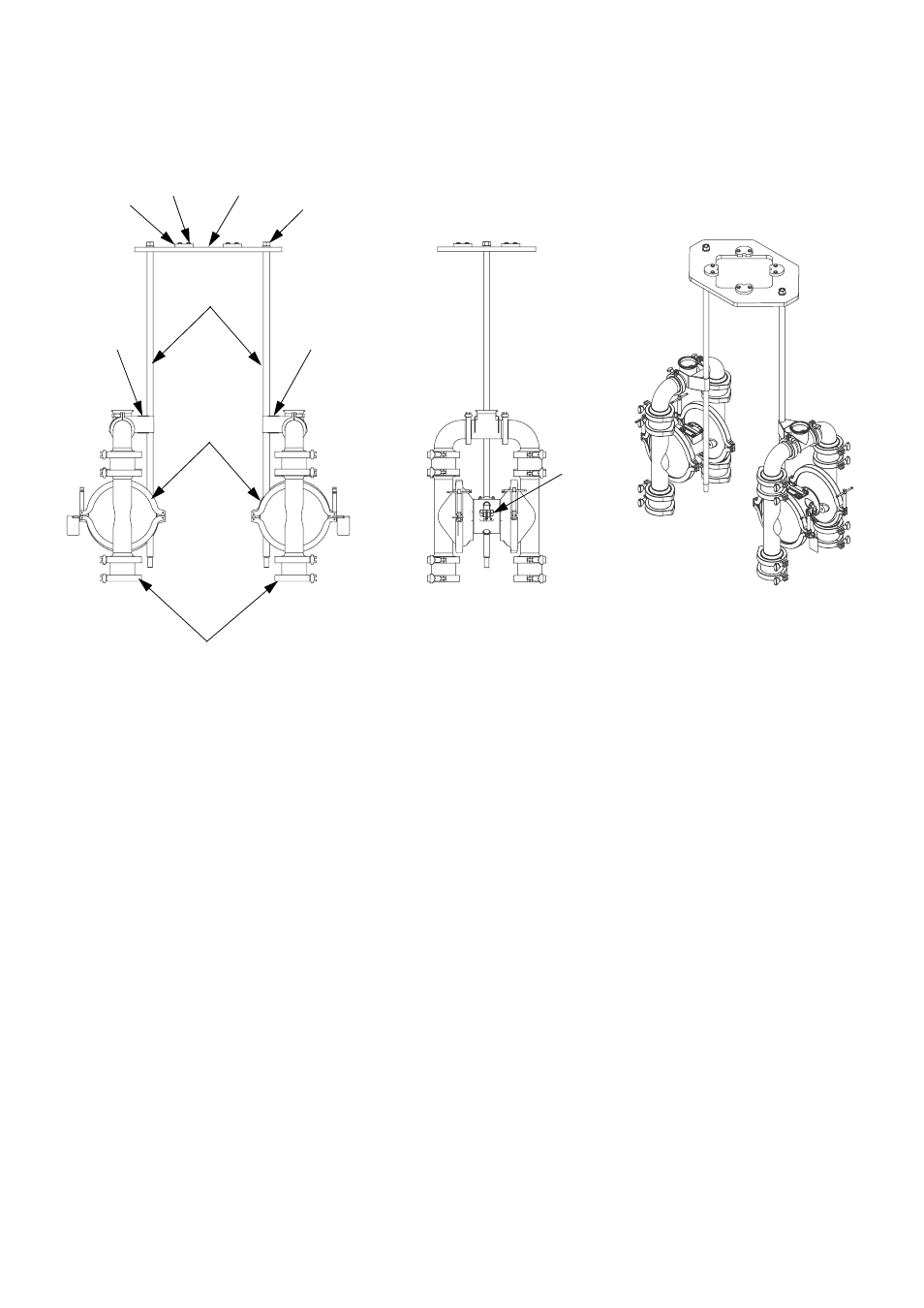

Модуль насосов с шаровыми обратными клапанами SaniForce
3150 (два насоса), модели 249488, 24E441 è 24C125
401
406, 407
408
409, 410
402
405, 411
404
403
403
412
Справо-
чный
номер
Номер по
каталогу Описание
Кол-во
401
248273
НАСОС санитарный SaniForce
с шаровыми обратными
клапанами; сведения
о модуле 249488 см.
в руководстве 310622
2
24E440
НАСОС санитарный SaniForce
с шаровыми обратными
клапанами; сведения
о модуле 24E441 см.
в руководстве 310622
2
24C124
НАСОС санитарный SaniForce
с шаровыми обратными
клапанами; сведения
о модуле 24C125 см.
в руководстве 310662
402
15E473
ПЛАСТИНА направляющая
для модулей 249488 и 24C125
1
16E157
ПЛАСТИНА направляющая
для модуля 24E441
1
403
15E477
ОПОРА для насоса
2
404
15K216
ШПИЛЬКА стяжная
2
405
551364
КОЛЕНО; наружный
диаметр 1/2-14 npt(m) x 13 мм
(1/2 дюйма); полиамид
2
406
510490
УСТРОЙСТВО Tri-Clamp,
10,16 ñì
4
407
15H460
ПРОКЛАДКА Tri-Clamp
4
408
625752
НАПРАВЛЯЮЩАЯ цилиндра
4
409
104119
ВИНТ с шестигранной головкой;
1/4-20 x 22 мм (7/8 дюйма);
нержавеющая сталь
8
410
170772
ШАЙБА плоская
8
411
514334
ШАЙБА стопорная; 1,91 см;
нержавеющая сталь
2
412
512684
ГАЙКА; 3/4-10; Nylock
2
414
500263
КОЛЕНО; 3/4-14 npt
38 мм (1,5 дюйма);
нержавеющая сталь 304
2
415
171439
НИППЕЛЬ; 1-11,5 npt x
3/4-14 npt; нержавеющая
сталь 303
2
416
551298
МУФТА соединительная для
шланга; 32 мм (1-1/4 дюйма)
4
417
101818
ЗАЖИМ для шланга
4
418
512914
ШУМОГЛУШИТЕЛЬ
полиэтиленовый, 1 дюйм npt
2
419
551297
ШЛАНГ; 32 мм (1-1/4 дюйма);
50,8 см
2
Справо-
чный
номер
Номер по
каталогу Описание
Кол-во
