Электронная система управления
22
3A2507T
Реле приближения
Реле (641) приближения нижнего предела располагается
рядом с пневматическим цилиндром (монтажной
плитой 15). Посредством регулировки данного реле
оператор может размещать пластину подъемника
на различных уровнях бункера. См. Р
Насосы действуют в режиме быстрой работы до тех пор,
пока пластина подъемника не достигает нижнего
предела. Реле приближения переводит насосы в режим
медленной работы, в котором они пребывают в течение
указанного оператором промежутка времени. После
этого насосы останавливаются, уплотнение сдувается,
а пластина подъемника поднимается.
Системный таймер контролирует продолжительность
пребывания насосов в режиме медленной работы по
окончании откачки жидкости. По истечении заданного
промежутка времени контроллер останавливает насосы,
сдувает уплотнение и поднимает пластину подъемника.
ПРИМЕЧАНИЕ. Дополнительные сведения о регулировке
реле приближения и системного таймера см. в разделах
Настройка таймера опустошения бункера и Настройка
таймера вакуумного насоса, стр. 24.

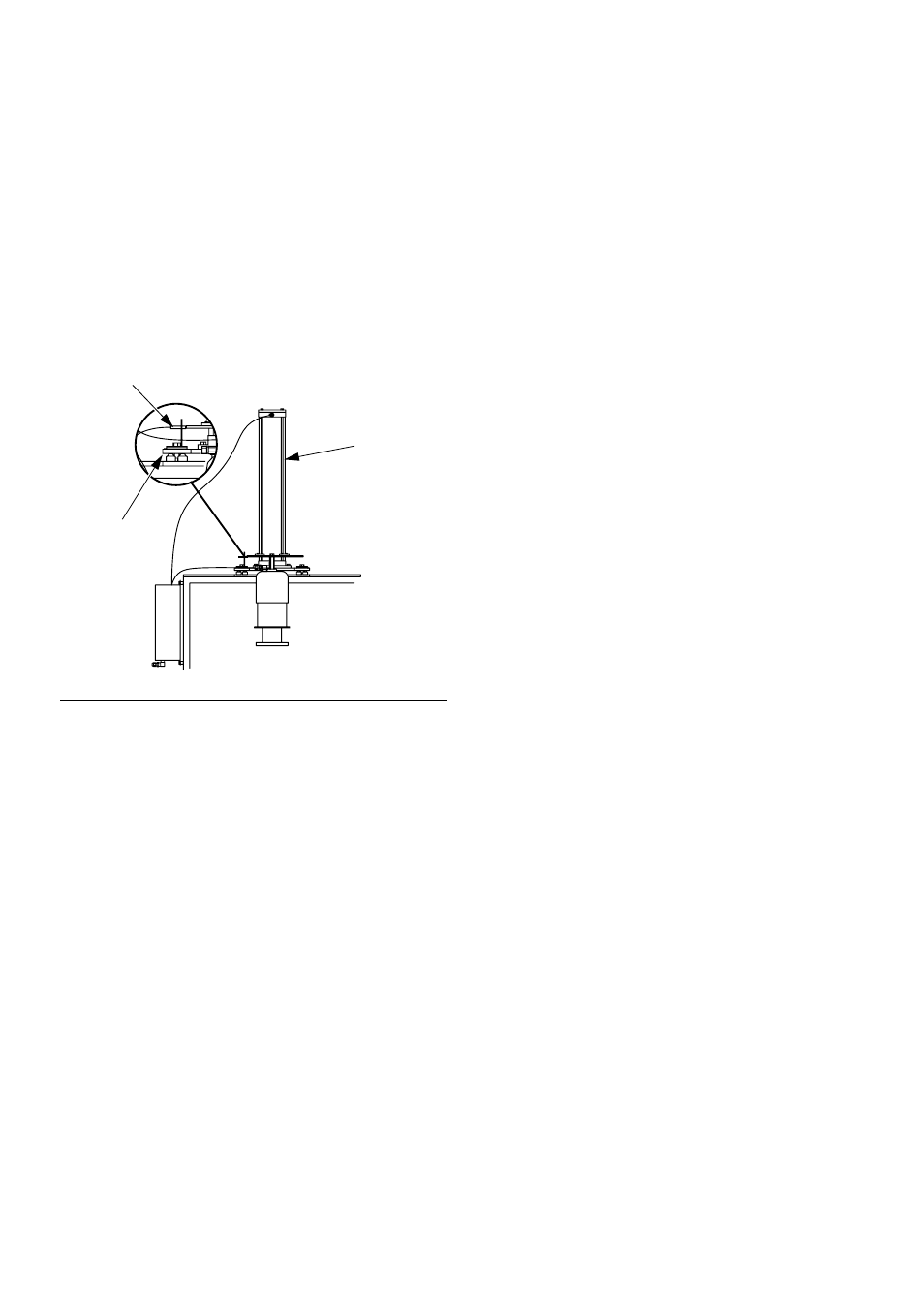

Р
ИС
. 13. Реле приближения
4
641
15
