Модули насосов
3A2507T
43

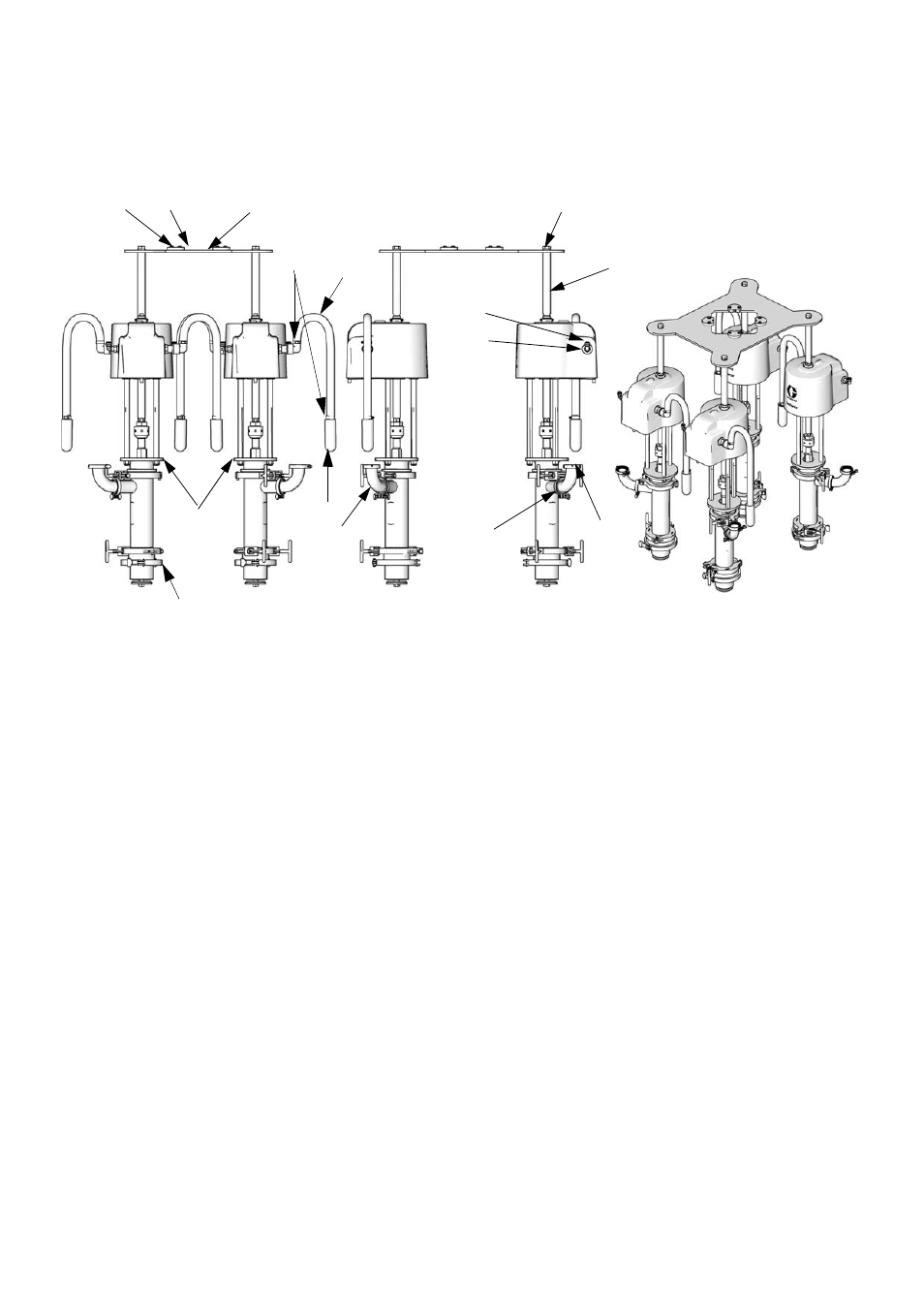

Модуль насосов SaniForce со степенью сжатия 12:1
(четыре насоса), модели 24G566 è 24G970
401
408
409, 410
402
403
412, 413
405, 411
404
417
416
TI16242a
TI16243a
TI16244a
423
424
425
406, 407
412, 413
Справо-
чный
номер
Номер по
каталогу Описание
Кол-во
401
24F625
НАСОС со степенью
сжатия 12:1 SaniForce;
см. руководство 3A0735
4
402
16G201
ПЛИТА для монтажа двигателя
1
403
513490
КОЛЕНО; 5,08 см;
нержавеющая сталь
4
404
ШТОК для монтажа двигателя
4
16G208
Модель 246566
16G494
Модель 24G970
405
551365
ВИНТ с шестигранной головкой;
3/4-10; нержавеющая сталь
4
406
16D246
ПРОКЛАДКА санитарная;
15,24 см
4
407
16D245
ФИКСАТОР санитарный,
15,24 см
4
408
625752
НАПРАВЛЯЮЩАЯ цилиндра
4
409
104119
ВИНТ с шестигранной головкой;
1/4-20 x 22 мм (7/8 дюйма);
нержавеющая сталь
8
410
170772
ШАЙБА плоская
8
411
551364
ШАЙБА стопорная; 1,91 см;
нержавеющая сталь
4
412
500984
ФИКСАТОР Tri-Clamp, 5,08 см
8
413
512332
ПРОКЛАДКА S-Clamp;
бутадиенакрилонитрильный
каучук
8
414
-----
ХОМУТ, для шланга
пневматического двигателя (не
показан)
4
415
16F384
ФИТИНГ воздухоприемника,
1/2 np x 1/2 ptc
4
416
16A942
ФИТИНГ выпускного шланга
4
423
101818
ЗАЖИМ для шланга
4
424
512914
ШУМОГЛУШИТЕЛЬ
полиэтиленовый, 1 дюйм npt
4
425
-----
ШЛАНГ выпускной, длина 1,83 м
4
426
-----
ШЛАНГ, пневматического
двигателя, сливной, 1,83 ì (не
показан)
4
Справо-
чный
номер
Номер по
каталогу Описание
Кол-во
