Установка
14 3A2507T
Заземление
Насос. Используйте провод и зажим заземления,
входящие в комплект поставки системы. Существует
два вида заземляющих устройств для пневмодвигателей
насосов.
Если у вас есть винт заземления, представленный
на Р
ИС . 6, вам необходимо приобрести узел провода
заземления, глухого полюсного наконечника и зажима (Y)
222011. Чтобы установить узел 222011, выкрутите винт
(Z) заземления и вставьте его в проушину полюсного
наконечника (X). Затем вкрутите винт заземления
в пневматический двигатель, как показано на Р
ИС . 6.
Другой конец провода следует соединить с грунтовым
заземлением.
Если у вас есть винт заземления, изображенный
на Р
ИС . 7, ослабьте контргайку (W) наконечника
заземляющего проводника и шайбу (X). Вставьте один
конец провода (Y) заземления в отверстие в наконечнике
заземляющего проводника (Z) и надежно затяните
контргайку. Другой конец провода следует соединить
с грунтовым заземлением. Номер узла провода и зажима
заземления по каталогу– 237569.
Шланги для воздуха и жидкостей. Используйте
токопроводящие шланги. Для обеспечения надежности
заземления совокупная длина используемых шлангов
должна составлять не более 150 м (500 футов).
Проверьте электрическое сопротивление используемых
вами шлангов для воздуха и жидкости. Если общее
сопротивление относительно земли превышает 29 МОм,
шланги следует немедленно заменить.
Воздушный компрессор. Выполняйте рекомендации
изготовителя.
Клапан подачи жидкости. Заземление необходимо
обеспечить путем подключения к правильно
заземленному насосу и шлангу для жидкости.
Емкость для подачи жидкости. Выполняйте местные
нормативные требования.
Ведра для растворителя, используемого при
промывке оборудования. Выполняйте местные
нормативные требования. Используйте токопроводящие
металлические ведра. Размещать ведра следует
на заземленной поверхности. Не ставьте ведра на
непроводящую поверхность, например на бумагу или
картон, так как это нарушит целостность заземления.
Для обеспечения целостности заземления при
промывке или снятии давления выполните
следующие действия. плотно прижмите металлическую
часть клапана подачи жидкости к боковой поверхности
заземленного металлического ведра. Затем приведите
клапан в действие.
Проверка сопротивления
Поручите квалифицированному электрику проверить
сопротивление между каждым насосом и грунтовым
заземлением. Сопротивление должно составлять менее
0,25 Ом. Если сопротивление превышает это значение,
это может означать, что систему следует заземлить
в другом месте. Не эксплуатируйте систему до тех пор,
пока сопротивление не будет снижено.
Подготовка оператора к работе
Все операторы оборудования должны быть обучены
правилам безопасной эксплуатации всех компонентов
системы и обращения с используемыми жидкостями.
До начала работы с оборудованием операторы должны
ознакомиться со всеми инструкциями по эксплуатации,
бирками и наклейками.
Оборудование должно быть заземлено. Заземление
снижает опасность поражения электрическим током
и статическим электричеством благодаря наличию
отводящего провода для электричества,
образующегося в результате скопления
электрических разрядов или короткого замыкания.

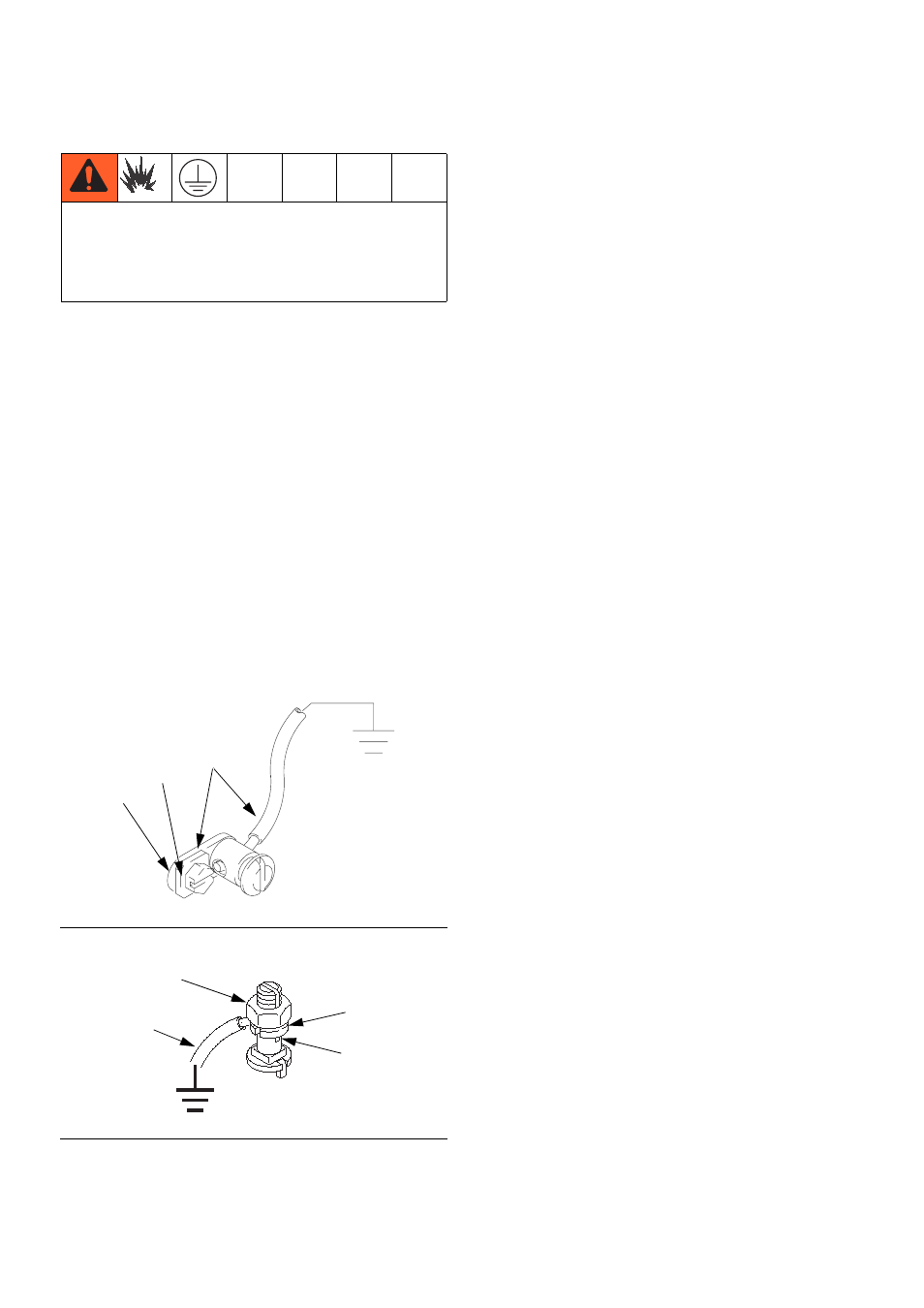

Р ИС . 6. Винт заземления
Р ИС . 7. Винт заземления
Y
Z
X
W
X
Y
Z
