Система ручного управления
16
3A2507T
Система ручного управления
Панель ручного управления 15E523
Обозна-
чение
Наименование устройства
Действие
A
Выключатель уплотнения
Для надувания уплотнения пластины подъемника следует перевести
выключатель в положение ON («Вкл.»).
Для сдувания уплотнения пластины подъемника следует перевести
выключатель в положение OFF («Выкл.»).
B
Манометр уплотнения пластины
подъемника
Манометр демонстрирует значение давления в уплотнении пластины
подъемника.
C
Регулятор уплотнения пластины
подъемника
Регулятор применяется для повышения и снижения давления в уплотнении
пластины подъемника.
D
Выключатель насосов
Для запуска насосов следует перевести выключатель в положение ON («Вкл.»).
Для остановки насосов следует перевести выключатель в положение OFF («Выкл.»).
E
Манометр насосов
Манометр демонстрирует текущее значение давления в насосах.
F
Регулятор давления в насосах
Регулятор применяется для повышения и снижения давления воздуха
на входе в насос.
G
Переключатель направления
подъемника
Для поднятия пластины подъемника следует перевести переключатель
в положение UP («Наверх»).
Для приложения давления подъемника к откачиваемой жидкости следует
перевести переключатель в положение DOWN («Вниз»).
Для фиксации пластины подъемника следует перевести переключатель
в положение NEUTRAL («Нейтральное положение»).
H
Манометр подъемника
на ходу вверх
Манометр демонстрирует значение рабочего давления в подъемнике при
его поднятии.
J
Регулятор подъемника
на ходу вверх
Регулятор применяется для повышения и снижения давления в подъемнике при
его поднятии.
K
Манометр подъемника
на ходу вниз
Манометр демонстрирует значение рабочего давления в подъемнике при
его опускании.
L
Регулятор подъемника
на ходу вниз
Регулятор применяется для повышения и снижения давления в подъемнике при
его опускании.
Р
ИС

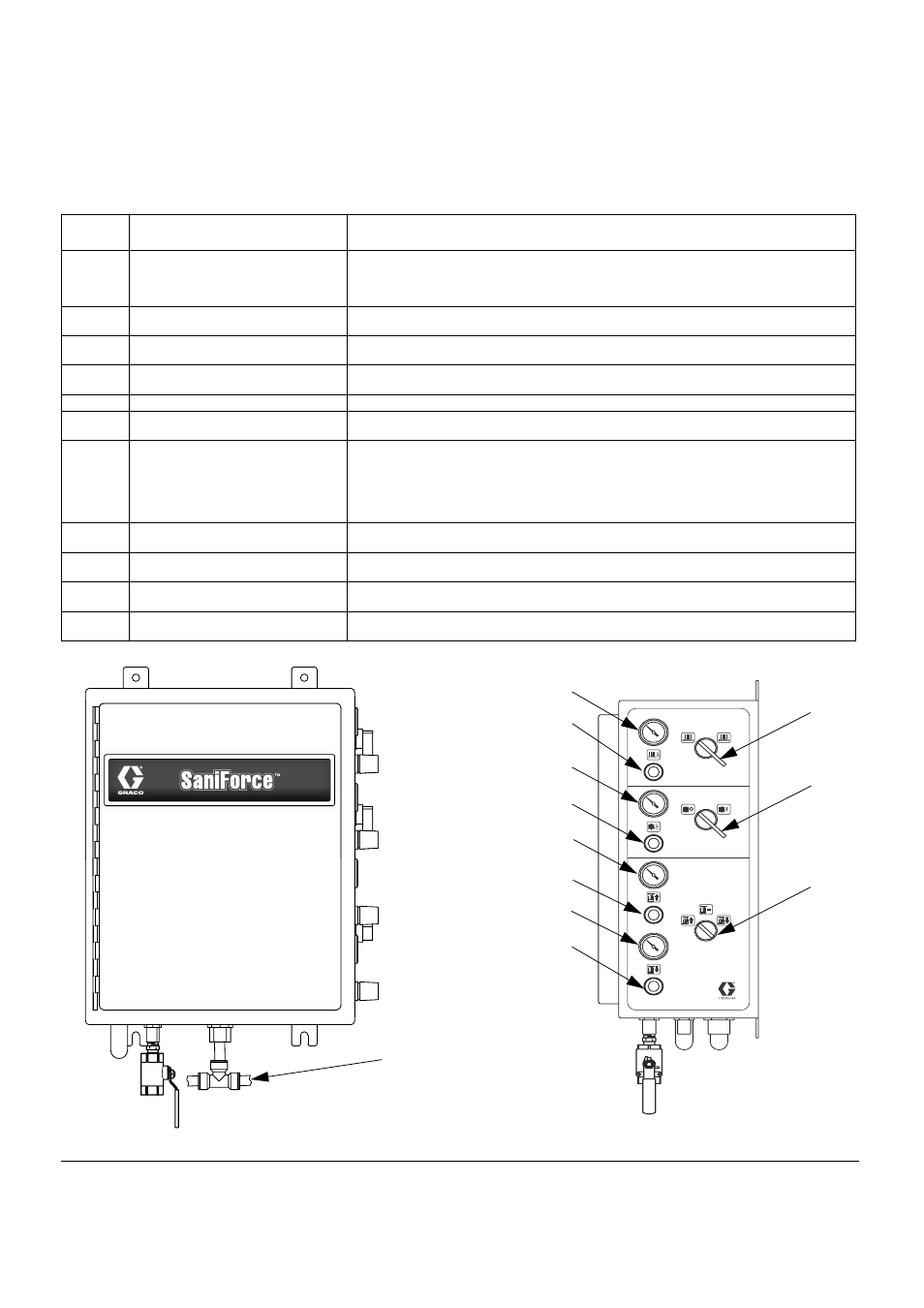

. 9. Панель ручного управления 15E523
B
A
D
G
L
K
J
H
F
E
C
Тройник используется
только в системах
с четырьмя насосами
