Спецификация деталей
312435P 67

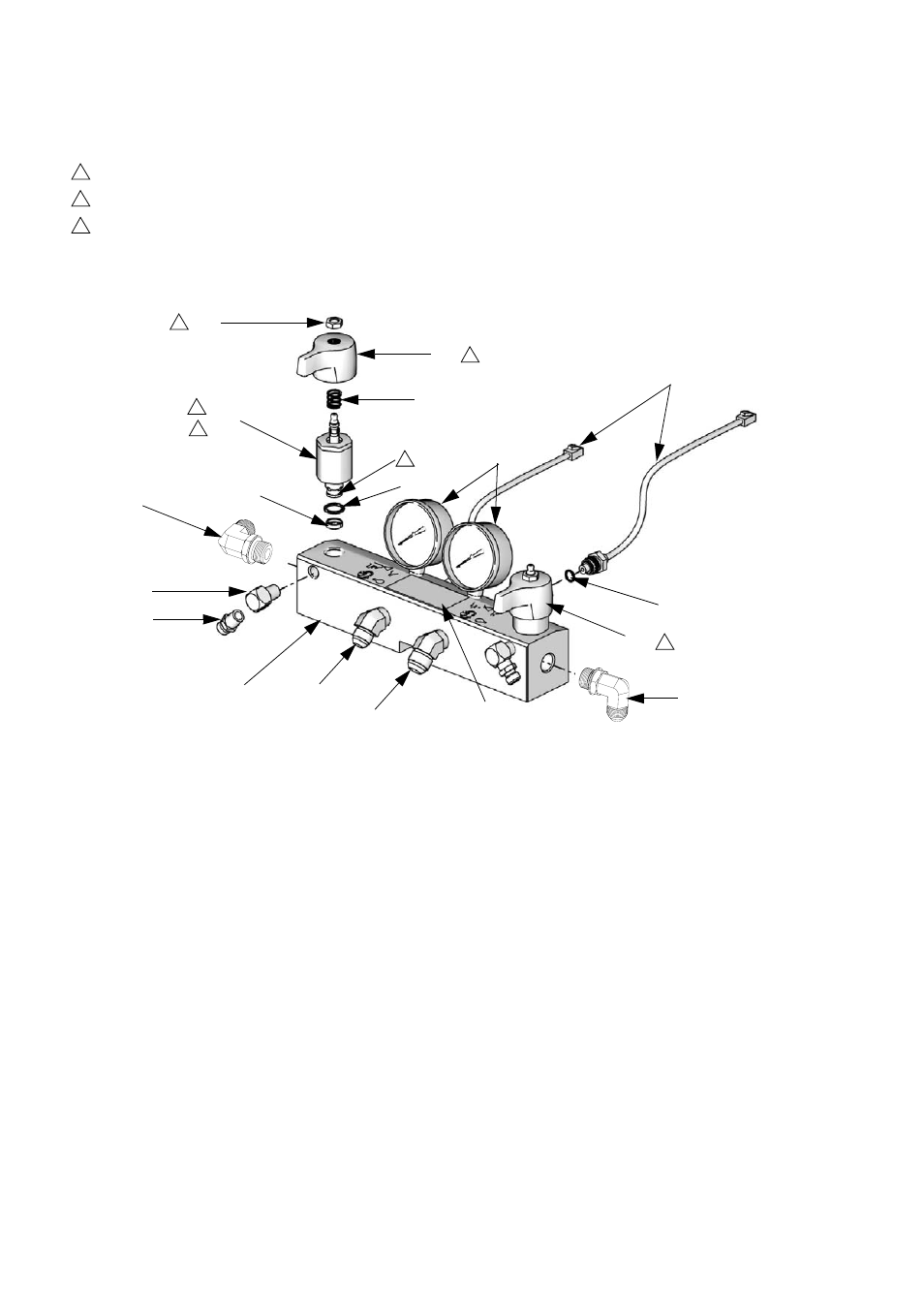

Коллектор жидкости
▲ Запасные наклейки с предупреждениями, бирки
и карточки предоставляются бесплатно.
† Детали, входящие в следующие комплекты клапанов*.
Комплект клапанов для изоцианатов
(с левосторонней красной рукояткой) 255149.
Комплект клапанов для смол (с правосторонней
синей рукояткой) 255150.
Комплект деталей для установки клапанов (с обеими
рукоятками и шприцем для смазки) 255148.
* В комплектах клапанов предусмотрен герметик для
резьбы (Комплекты приобретаются отдельно).
TI9839b
Затягивать следует с усилием 40,1–44,6 Н•м (355–395 дюймофунтов).
Нанесите на резьбу герметик (113500).
Клапан должен быть закрыт, а рукоятка– находиться в таком положении, как показано на рисунке.
** Оберните коническую резьбу политетрафторэтиленовой лентой или нанесите на коническую резьбу герметик.
1
2
3
708
706
718
702
703
705
714
715
704
701 712
713 717
714
707
716
1
2
3
2
3
3
702a
702b
Справо-
чный
номер
Номер Описание Кол-во
701 247837 КОЛЛЕКТОР жидкости
1
702† 247824 КЛАПАН сливной патронный
2
702a† 158674 . КОЛЬЦО уплотнительное 1
702b† 247779 . УПЛОТНЕНИЕ для седла
клапана 1
703 102814 МАНОМЕТР жидкостный
2
704 162453 ФИТИНГ, 1/4" NPSM x 1/4" NPT
2
705 246123 ДАТЧИК контроля давления 2
706 247788 РУКОЯТКА красная 1
707 247789 РУКОЯТКА синяя 1
708† 112309 ГАЙКА шестигранная стопорная 2
712 117556 ТРУБКА соединительная,
#8 JIC x 1/2" NPT 1
713 117557 ТРУБКА соединительная,
#10 JIC x 1/2" NPT 1
714 121312 КОЛЕНО, 90° 2
715 100840 КОЛЕНО наружное, 1/4" NPSM x
1/4" NPT 2
716 111457 КОЛЬЦО уплотнительное,
политетрафторэтилен 2
717 ▲ 189285 НАКЛЕЙКА с информацией
о мерах предосторожности 1
718† 150829 ПРУЖИНА сжатия 2
Справо-
чный
номер
Номер Описание Кол-во
