Нагреватель для двух зон мощностью 8,0 квт – Инструкция по эксплуатации Graco Reactor_repair
Страница 62
Спецификация деталей
62
312435P
Нагреватель для двух зон мощностью 8,0 кВт
(на каждый дозатор приходится один нагреватель)

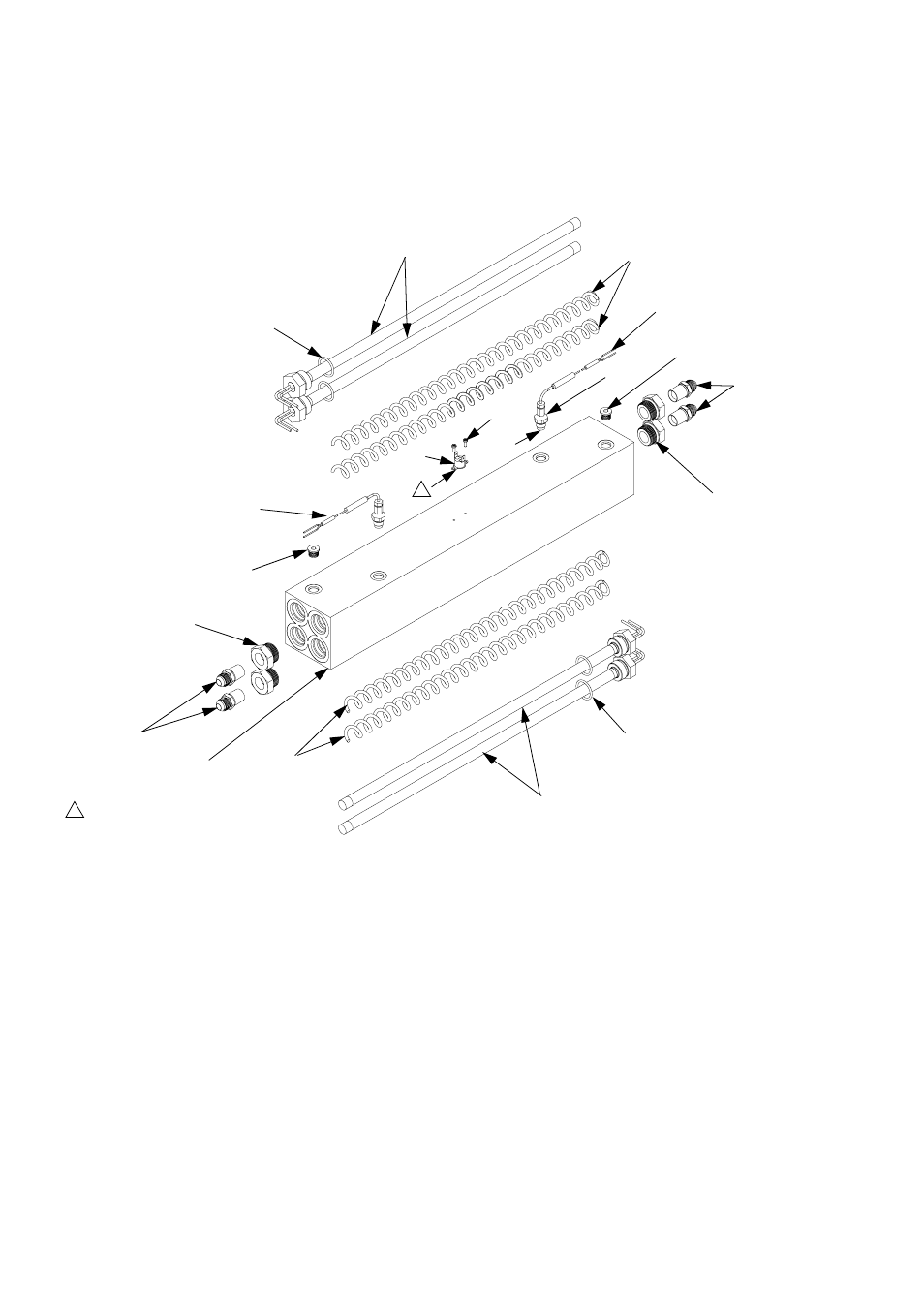

Деталь 247815
303
305
301
302
302
303
304
306
307
309
307
308
310
311
310
309
r_247815_312063
Нанесите на деталь термопасту 110009.
1
1
313
304
313
Справо-
чный
номер
Номер Описание
Кол-
во
301
КОРПУС нагревателя
1
302
15H302 ФИТИНГ редуктора
4
303
121319 ПЕРЕХОДНИК; наружная резьба
1/2" NPT x 1/2" JIC
4
304
15H304 ЗАГЛУШКА
2
305
15H306 ПЕРЕХОДНИК термоэлемента
2
306
120336 КОЛЬЦО уплотнительное;
фторкаучук
2
307
16A111 НАГРЕВАТЕЛЬ погружной; 2000 Вт
4
308
15B137 РЕЛЕ перегрева
1
309
15B135 СМЕСИТЕЛЬ погружного
нагревателя
4
310
117484 ДАТЧИК
2
311
100518 ВИНТ мелкий крепежный
с округленной головкой
2
312
15M177 ИЗОЛЯЦИЯ; на иллюстрации
отсутствует
1
313
124132 КОЛЬЦО уплотнительное
4
Справо-
чный
номер
Номер Описание
Кол-
во
