Graco Reactor_repair - Инструкция (Страница 64)

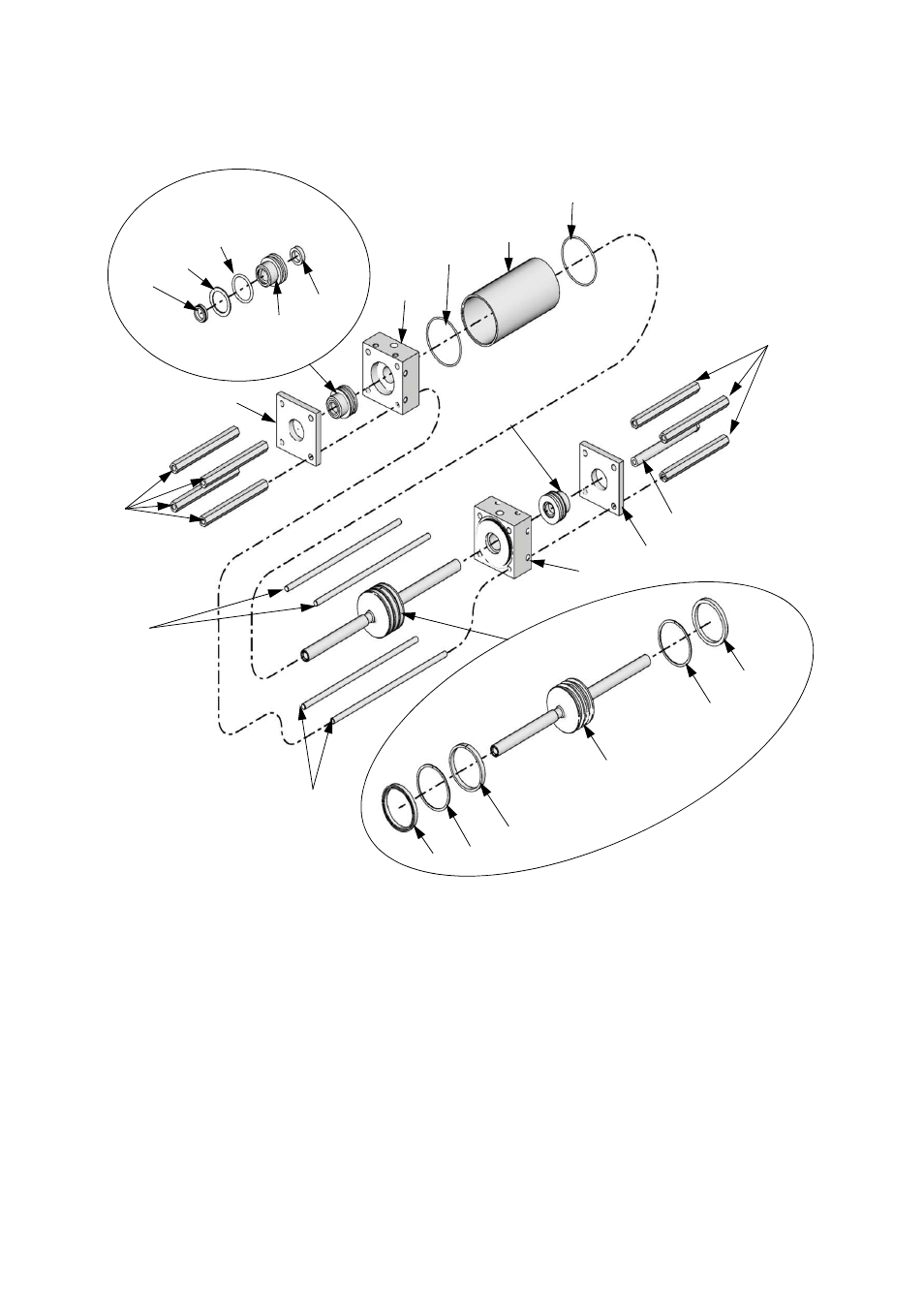

Спецификация деталей
64 312435P
Гидравлический цилиндр
405
404
401
402
415
406
409
408
410
416
413
401
403
406
407
407
413
414
415
416
405
411
412
См. чертеж
втулки штока
По
рш
ен
ь
Втулка штока
ti7727a
Справо-
чный
номер
Номер Описание
Кол-
во
401 295029 ПЛАСТИНА прижимная 2
402 295030 ЦИЛИНДР
1
403 295031 ВТУЛКА штока
2
404 296642 ПОРШЕНЬ 1
405 295640 КОЛЬЦО уплотнительное 2
406 295641 КОЛЬЦО П-образное 2
407 295642 КОЛЬЦО опорное 2
408 296643 КОЛЬЦО для компенсации износа 1
409 158776 КОЛЬЦО уплотнительное
2
410 295644 КОЛЬЦО опорное 2
411 295645 ГРЯЗЕСЪЕМНИК штока 2
412 296644 УПЛОТНЕНИЕ вала 2
413 295032 РАСПОРКА для дозаторного насоса 7
414 261861 РАСПОРКА для реверсивного
переключателя
1
415 295034 ШПИЛЬКА стяжная 4
416 295035 РАСПРЕДЕЛИТЕЛЬ 2
