Поиск и устранение неисправностей
26 312435P
Дисбаланс давления или материала
Чтобы определить, какой из компонентов вышел из
равновесия, проверьте цвет распыляемого материала.
Двухкомпонентные материалы, как правило,
представляют собой смесь жидкостей светлого
и темного цветов, поэтому слабо дозированный
компонент может быть зачастую определен без труда.
Определив слабо дозированный компонент, начните
распылять жидкость без цели, сфокусировав внимание
на манометре этого компонента.
Пример. Если не хватает компонента B, смотрите на
манометр стороны B. Если показания манометра В
значительно выше показаний манометра А, то проблема
заключается в пистолете. Если показания манометра В
значительно ниже показаний манометра А, то проблема
заключается в насосе.

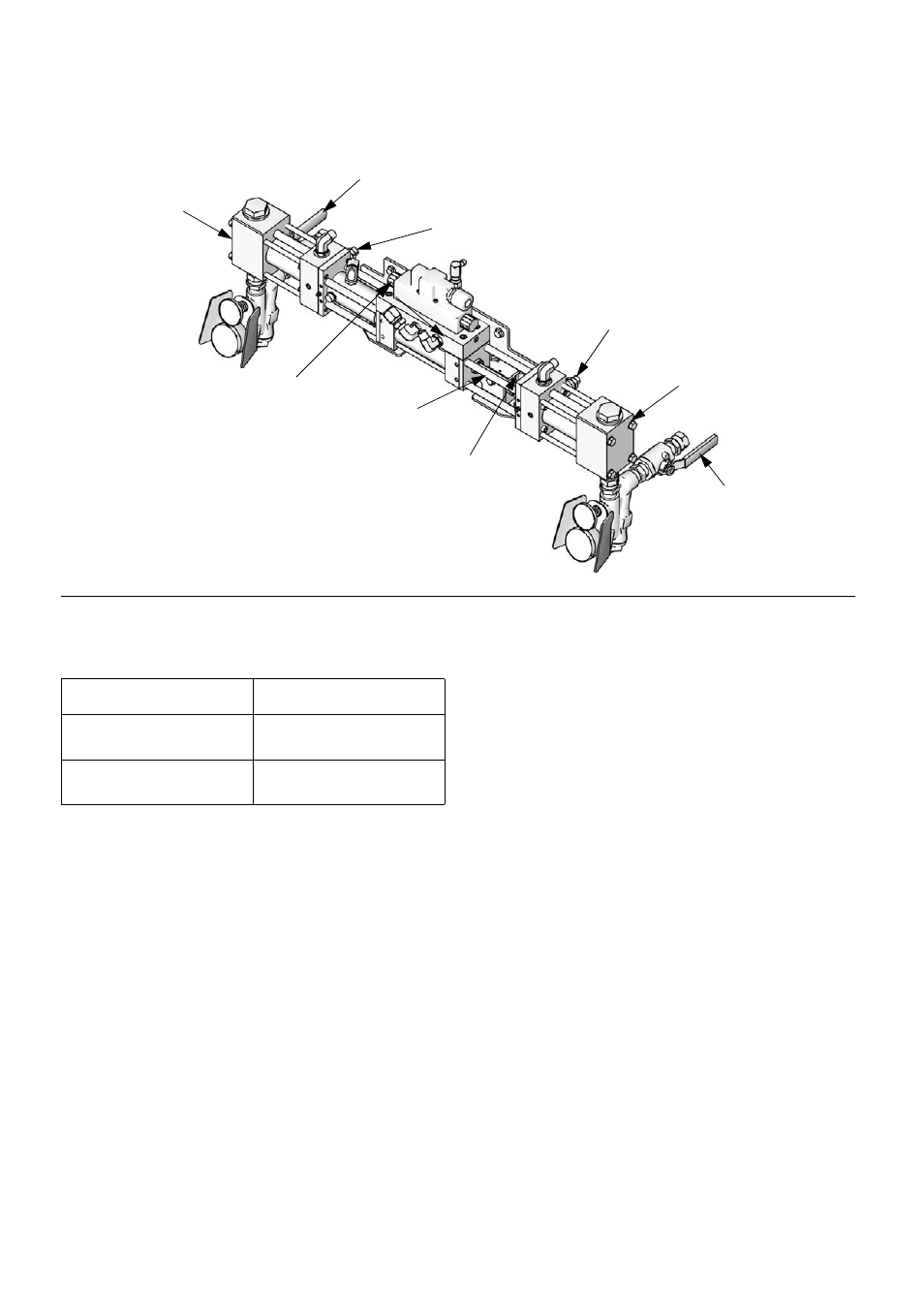

Р ИС . 1. Дозаторная система
Впускной клапан подачи
компонента А (изоцианаты)
Впускной клапан подачи
компонента B (смолы)
Дозировочный насос
А (изоцианаты)
Дозаторный
насос B (смолы)
Предохранительная
диафрагма A
(изоцианаты)
Предохранительная
диафрагма B (смолы)
Направляющий
распределитель
Балансир
реверсивного
переключателя
Активаторная
пластина
ti9874a
Таблица 2. Состояния индикаторов
направляющего распределителя
Левый индикатор
положения насоса включен
Правый индикатор
положения насоса включен
Поршневой клапан
со стороны В насоса
загрязнен или поврежден
Впускной клапан
со стороны В насоса
загрязнен или поврежден
Впускной клапан
со стороны А насоса
загрязнен или поврежден
Поршневой клапан
со стороны А насоса
загрязнен или поврежден
