Ремонт

30

312435P

7.

См. Р

ИС

. 2. Отсоедините впускные и выпускные

трубопроводы насоса для компонента B (смолы).
Вытащите штифт (219) из шплинта (218), чтобы
отсоединить насос от гидравлического цилиндра
(201). Выкрутите четыре винта (203), прижимая
насос к распоркам (413) гидравлического цилиндра.
Поместите узел насоса на рабочий стол.

8.

См. Р

ИС

. 3. Отсоедините впускные и выпускные

трубопроводы насоса для компонента A
(изоцианаты). Воспользуйтесь съемным
инструментом (244) для извлечения штифта (219),
который отсоединяет насос от гидравлического
цилиндра (201). Выкрутите четыре винта (203),
прижимая насос к распоркам (413) гидравлического
цилиндра. Поместите узел насоса на рабочий стол.

9.

Инструкции по ремонту насоса содержатся
в руководстве 312557.

10. Подсоедините насос, выполнив те же действия

в обратном порядке. Затяните винты (203) с усилием
22,6 Н•м (200 дюймофунтов).

Используйте тряпки и ветошь для защиты дозатора
Дозатор Reactor и окружающего пространства от
разлива жидкости.

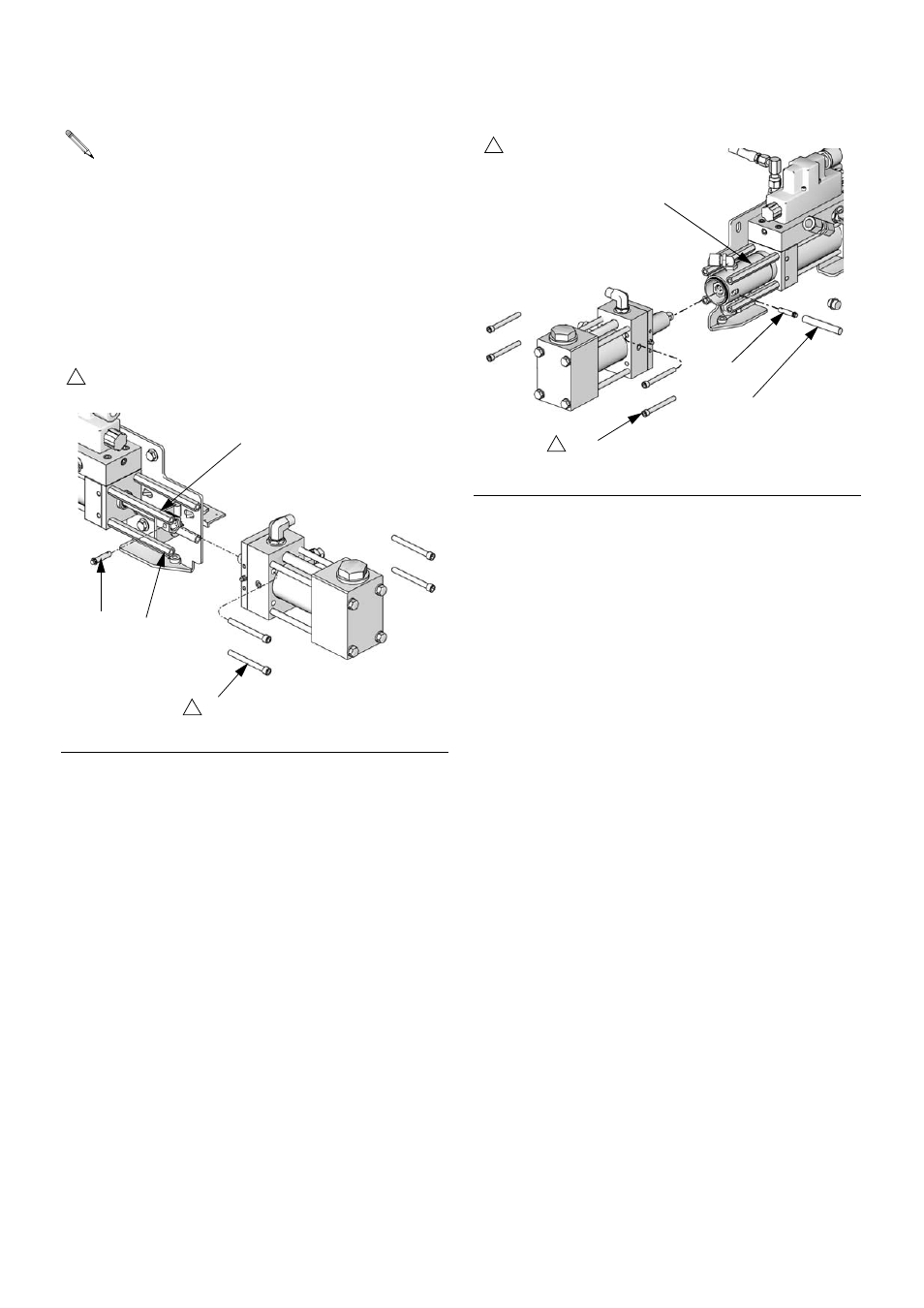

Р

ИС

. 2. Дозаторный насос, сторона B

ti9882a

219

203

413

1

Затягивать следует с усилием
22,6 Н•м (200 дюймофунтов).

1

218

Р

ИС

. 3. Дозаторный насос, сторона A

413

203

219

244

1

Затягивать следует с усилием
22,6 Н•м (200 дюймофунтов).

1
