Ремонт
312435P 31
Модуль прерывателей
1. Переведите главный выключатель питания
в положение OFF («Выкл.») . Отключите
источник питания. Включите прерыватели
для проверки.
2. Сбросьте давление (см. стр. 28).
3. Воспользовавшись омметром, проверьте, замкнута
ли цепь каждого прерывателя (между верхним
и нижним выводом). Если цепь разомкнута, верните
прерыватель в исходное положение и проверьте его
снова. Если цепь по-прежнему разомкнута, замените
прерыватель, выполнив следующие действия.
a. См. электросхемы и Т АБЛИЦА 3. Отсоедините
провода и снимите неисправный прерыватель.
b. Установите новый прерыватель и заново
подсоедините провода.
* В зависимости от модели.
Таблица 3. Прерыватели, см. Р ИС . 4
Справочный
номер
Размер Компонент
809 50 A Шланг или вторичная
обмотка
трансформатора
811 40 A Первичная обмотка
трансформатора
812A 25 А, 40 А
или 50 А*
Нагреватель A
812B 25 А, 40 А
или 50 А*
Нагреватель B
813 20 А или 30 А* Электродвигатель
или насосы

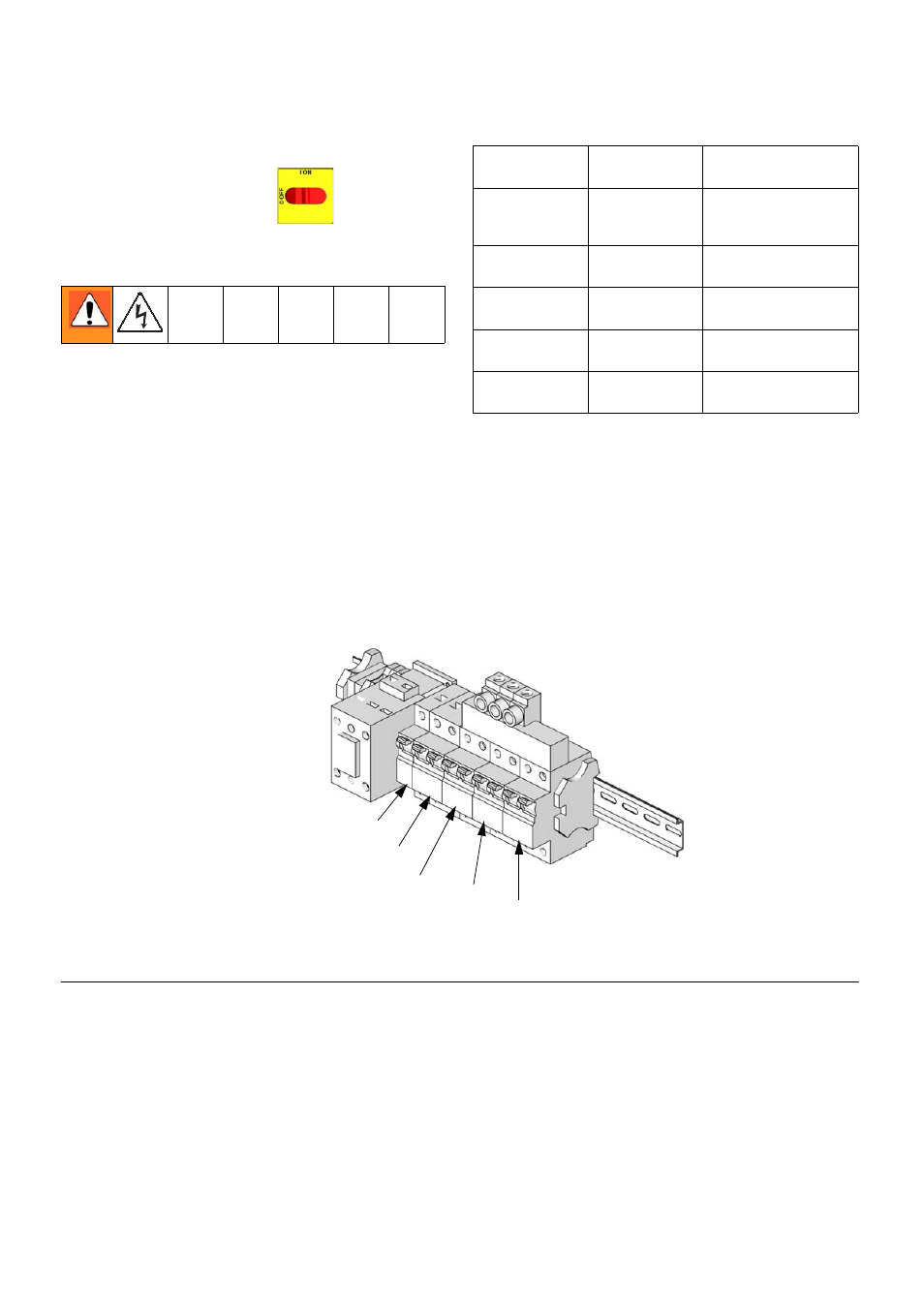

Р ИС . 4. Модуль прерывателей
ti9884a
812A
813
809
811
ПРИМЕЧАНИЕ. Для того чтобы
идентифицировать кабели и разъемы,
см. электрические схемы и чертежи
деталей на стр. 68–69.
812B
