Спецификация деталей
312435P 61

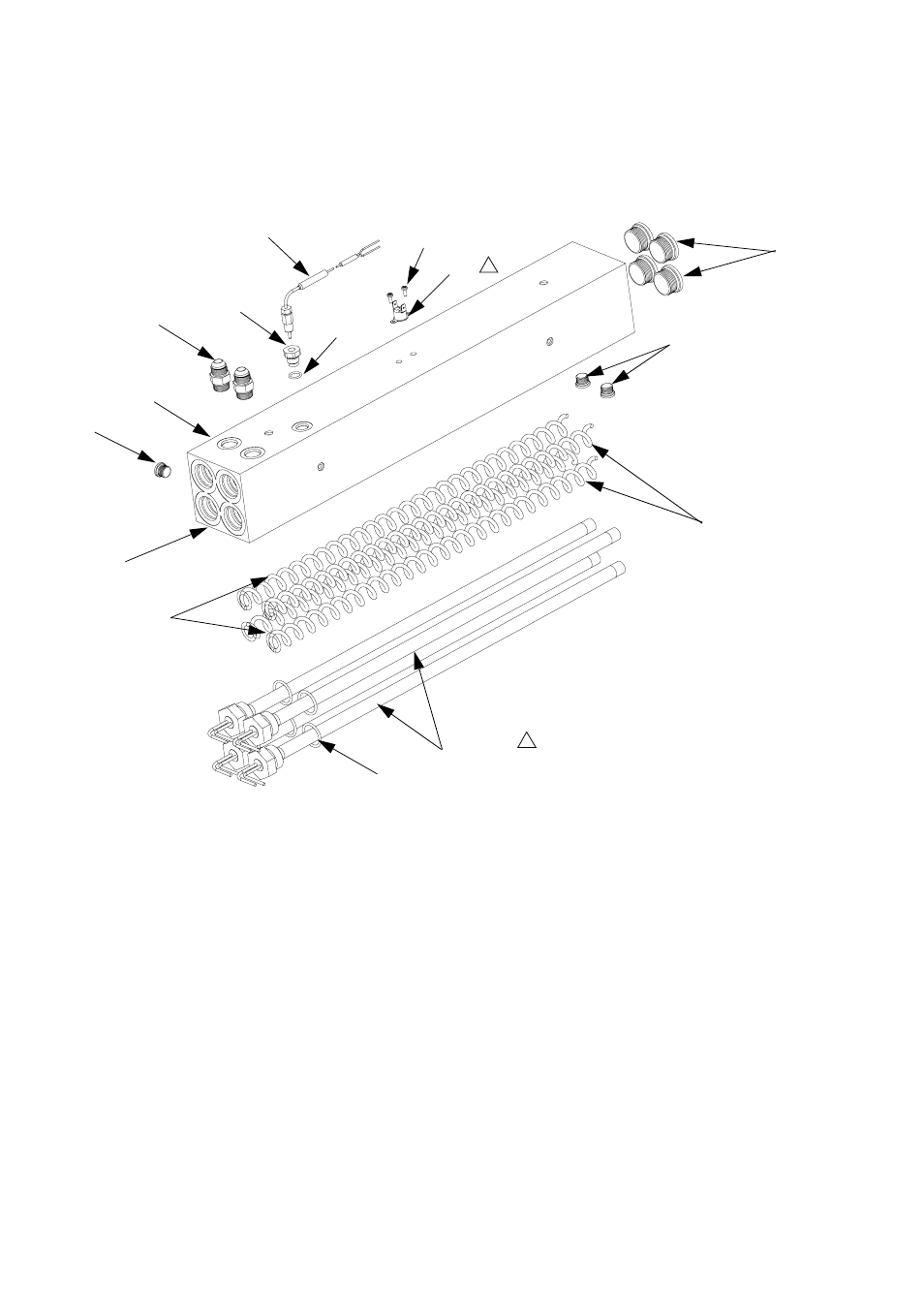

Нагреватели мощностью 10,2 кВт и 6,0 кВт
(на каждый дозатор приходится два нагревателя)
Детали 247833 и 247834
r_247833_312063
Нанесите на деталь термопасту 110009. 1
313
304
309
307
302
304
303
305
310
306
311
308
1
301
315
314
Справо-
чный
номер
Номер Описание
Кол-
во
301 КОРПУС нагревателя 1
303 121309 ПЕРЕХОДНИК; 3/4" SAE-ORB x
1/2" JIC
2
304 15H304 ЗАГЛУШКА 3
305 15H306 ПЕРЕХОДНИК термоэлемента 1
306 120336 КОЛЬЦО уплотнительное;
фторкаучук
1
307 НАГРЕВАТЕЛЬ погружной 4
16A110 2550 Вт; только для нагревателя
мощностью 10,4 кВт
16A112 1500 Вт; только для нагревателя
мощностью 6,0 кВт
308 15B137 РЕЛЕ перегрева
1
309 15B135 СМЕСИТЕЛЬ погружного
нагревателя
4
310 117484 ДАТЧИК 1
311 100518 ВИНТ мелкий крепежный
с округленной головкой
2
313 15H305 ЗАГЛУШКА полая
4
314 295607 ЗАГЛУШКА; на иллюстрации
отсутствует
1
315 124132 КОЛЬЦО уплотнительное 4
Справо-
чный
номер
Номер Описание
Кол-
во
