Диагностические коды системы контроля температуры
312435P 11
b. Выполните Проверка первичной цепи
трансформатора и Проверка вторичной
цепи трансформатора (см. стр. 42 и далее).
E04: Не подключен датчик
температуры жидкости или
термоэлемент
1. Проверьте, подключен ли датчик температуры
к длинному зеленому соединителю (B) на модуле
контроля температуры (см. стр. 36). Отсоедините
и снова подсоедините провода датчика.
2. Проверьте целостность электрической цепи датчика
температуры жидкости с помощью омметра
(см. стр. 9).
3. В случае возникновения ошибки в зоне шланга
проверьте, подключен ли датчик температуры
жидкости к каждой секции шланга.
4. В случае возникновения ошибки в зоне шланга
проверьте датчик температуры жидкости путем
непосредственного ввода датчика в дозатор.
5. Чтобы выяснить, не является ли причиной
возникновения проблемы модуль управления
нагревателями, воспользуйтесь отрезком провода
для замыкания накоротко двух контактов,
соответствующих датчику температуры жидкости
(красный и желтый контакты для зоны A èëè B,
красный и фиолетовый контакты для шланга).
На дисплее будет отображаться значение
температуры модуля управления нагревателями.
6. В случае возникновения ошибки в зоне шланга
следует временно использовать режим контроля
тока. См. инструкцию по эксплуатации дозатора
Reactor 312426.
E05: Перегрев печатной платы
1. Проверьте, работает ли вентилятор в верхней части
шкафа электрооборудования.
2. Проверьте, правильно ли установлена дверца шкафа
электрооборудования.
3. Проверьте, не заблокированы ли отверстия
охлаждения в нижней части шкафа
электрооборудования.
4. Очистите теплоотводящие ребра позади модулей
управления нагревателями.
5. Температура окружающего воздуха может быть
слишком высокой. Дайте дозатору Reactor остыть
путем его перемещения в более прохладное место.
E06: Не подключен
кабель связи
1. Отключите и вновь подключите кабель, соединяющий
модуль управления с модулем нагревателя.
2. Если проблема не будет устранена, замените
кабель связи.
В случае возникновения ошибки по отсутствию тока
светодиод на модуле соответствующей зоны будет
светиться красным светом.

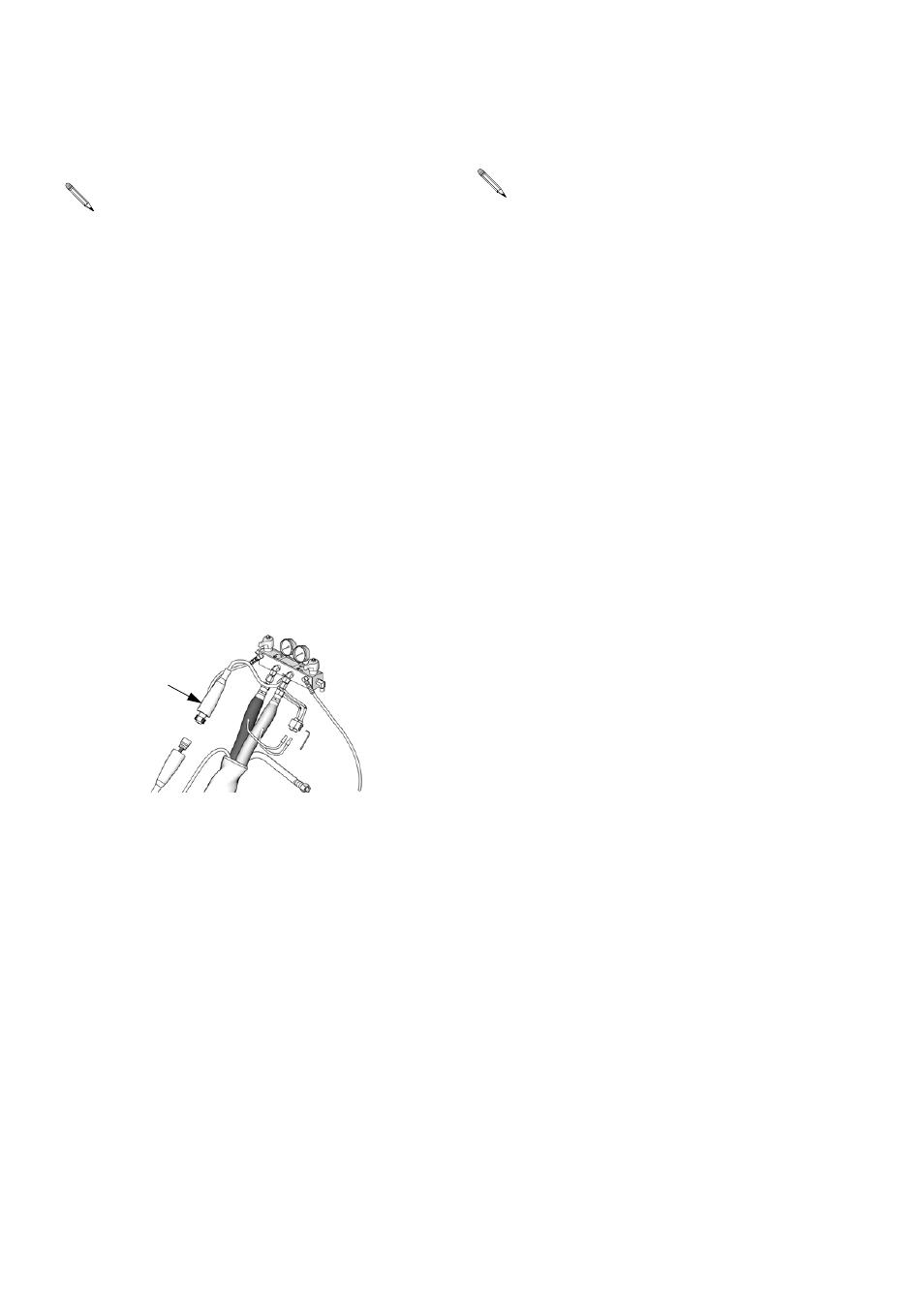

ti9878a
F
Каждый модуль имеет встроенный датчик
температуры. Подогрев выключается, если
температура модуля превышает 85 °C (185 °F)
внутри модуля нагревателя.
