Ремонт
42 312435P
Проверка первичной цепи
трансформатора
1. Переведите главный выключатель питания
в положение OFF («Выкл.») .
2. Определите местонахождение двух тонких
проводов (10 AWG), выходящих из трансформатора.
Проследите ход этих проводов к контактору
и прерывателю (811). Воспользуйтесь омметром для
проверки целостности электрической цепи между
двумя проводами; здесь не должно быть обрыва.
Проверка вторичной цепи
трансформатора
1. Переведите главный выключатель питания
в положение OFF («Выкл.») .
2. Определите местонахождение двух толстых
проводов (6 AWG), выходящих из трансформатора.
Проследите ход этих проводов к большому зеленому
соединителю под модулем управления шлангом
и прерывателем (809). Воспользуйтесь омметром для
проверки целостности электрической цепи между
двумя проводами; здесь не должно быть обрыва.
Если Вы не уверены в том, какой провод
в зеленой вилке под модулем шланга соединен
с трансформатором, необходимо проверить оба
провода. Один из проводов должен быть соединен
с другим проводом трансформатора в прерывателе
(809), а второй не должен быть соединен
с этим проводом.
3. Для проверки напряжения трансформатора
включите подогрев зоны шланга. Измерьте
напряжение между точками 18CB-2
è POD-HOSE-P15-2; см. руководство 312064,
содержащее электросхемы дозатора Reactor.
* Для сетевого напряжения 230 В переменного тока.
Замена трансформатора
1. Переведите главный выключатель питания
в положение OFF («Выкл.») . Отключите
источник питания.
2. Откройте шкаф дозатора Дозатор Reactor.
3. Снимите болты, крепящие трансформатор к полу
шкафа. Сдвиньте трансформатор вперед.
4. Отсоедините провода трансформатора;
см. руководство 312064, содержащее
электросхемы дозатора Reactor.
5. Извлеките трансформатор из шкафа.
6. Установите новый трансформатор
в обратном порядке.

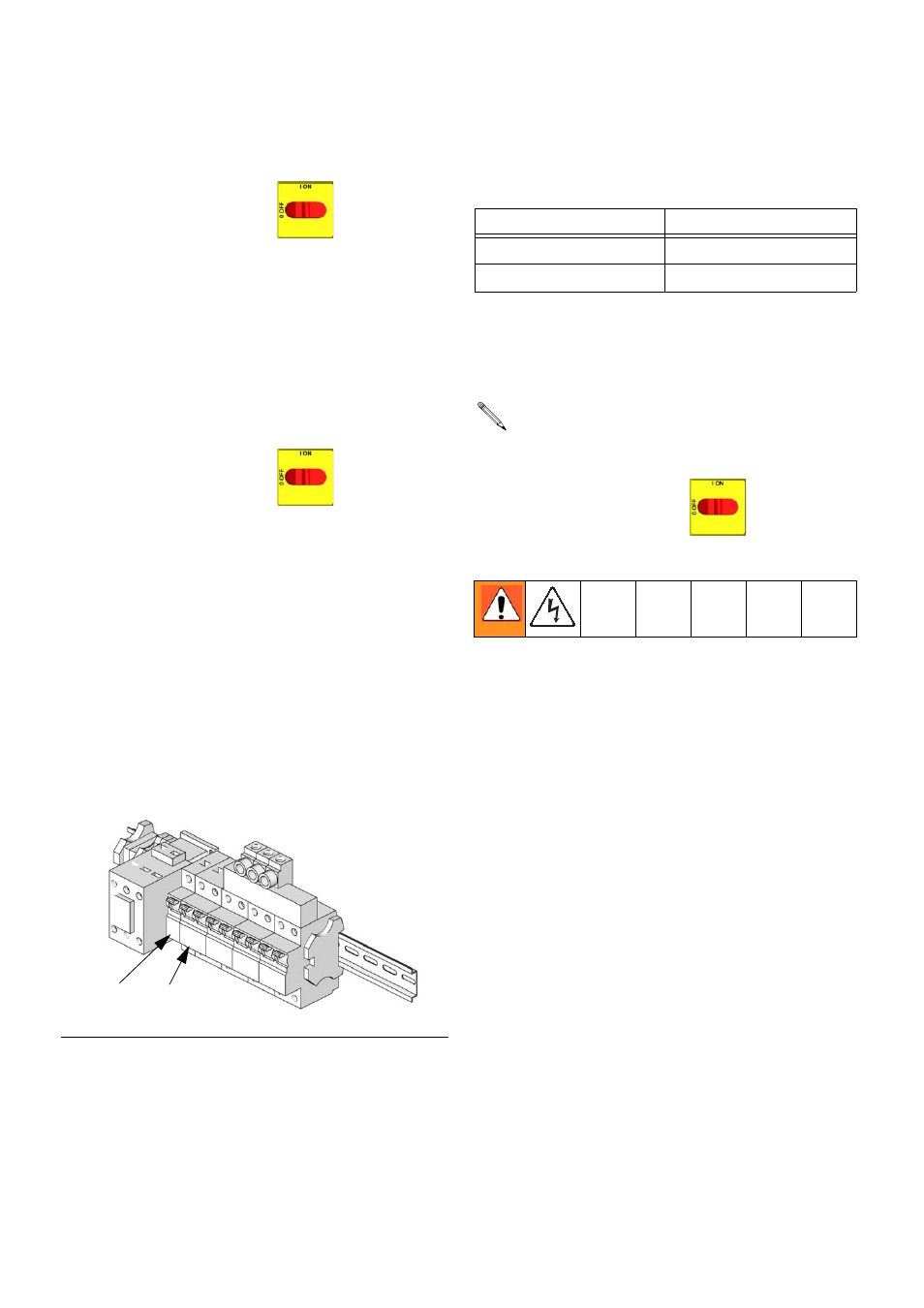

Р ИС . 12. Модуль прерывателей
809
811
Модель Вторичное напряжение
310 футов 90 В переменного тока*
410 футов 120 В переменного тока*
Описанная ниже процедура используется для
замены трансформатора.
