Ремонт
312435P
35
Датчики
1.
Переведите главный выключатель питания
в положение OFF («Выкл.»)
. Отключите
источник питания.
2.
Сбросьте давление (см. стр. 28).
3.
См. электросхемы. Плата управления
электродвигателем находится в шкафу справа.
4.
Отсоедините кабели датчиков от платы; см. Р
на стр. 34. Поменяйте местами соединители A è B
и проверьте, изменился ли соответственно
диагностический код; см. раздел E21: отсутствует
датчик компонента A на стр. 13.
5.
Если датчик не проходит испытание, извлеките
кабель через верхнюю часть шкафа. Заметьте,
как он проложен, чтобы снова установить его
точно так же.
6.
Вставьте уплотнительное кольцо (720) в новый
датчик (706) [см. Р
7.
Установите датчик в коллектор. Пометьте конец
кабеля лентой (красный цвет должен обозначать
датчик A, синий– датчик B).
8.
Введите кабель в шкаф и присоедините его к жгуту,
как ранее.
9.
Подсоедините кабель датчика к плате; см. Р
на стр. 34.
Электрический вентилятор
1.
Переведите главный выключатель питания
в положение OFF («Выкл.»)
. Отключите
источник питания.
2.
Сбросьте давление (см. стр. 28).
3.
Проверьте предохранители (F) слева от модуля
прерывателей (см. Р
. 7). Замените перегоревшие
предохранители. Если предохранители исправны,
перейдите к этапу 4.
4.
См. электросхемы. Отсоедините провода
вентилятора от предохранителей (F).
5.
Снимите вентилятор.
6.
Установите вентилятор в обратном порядке.

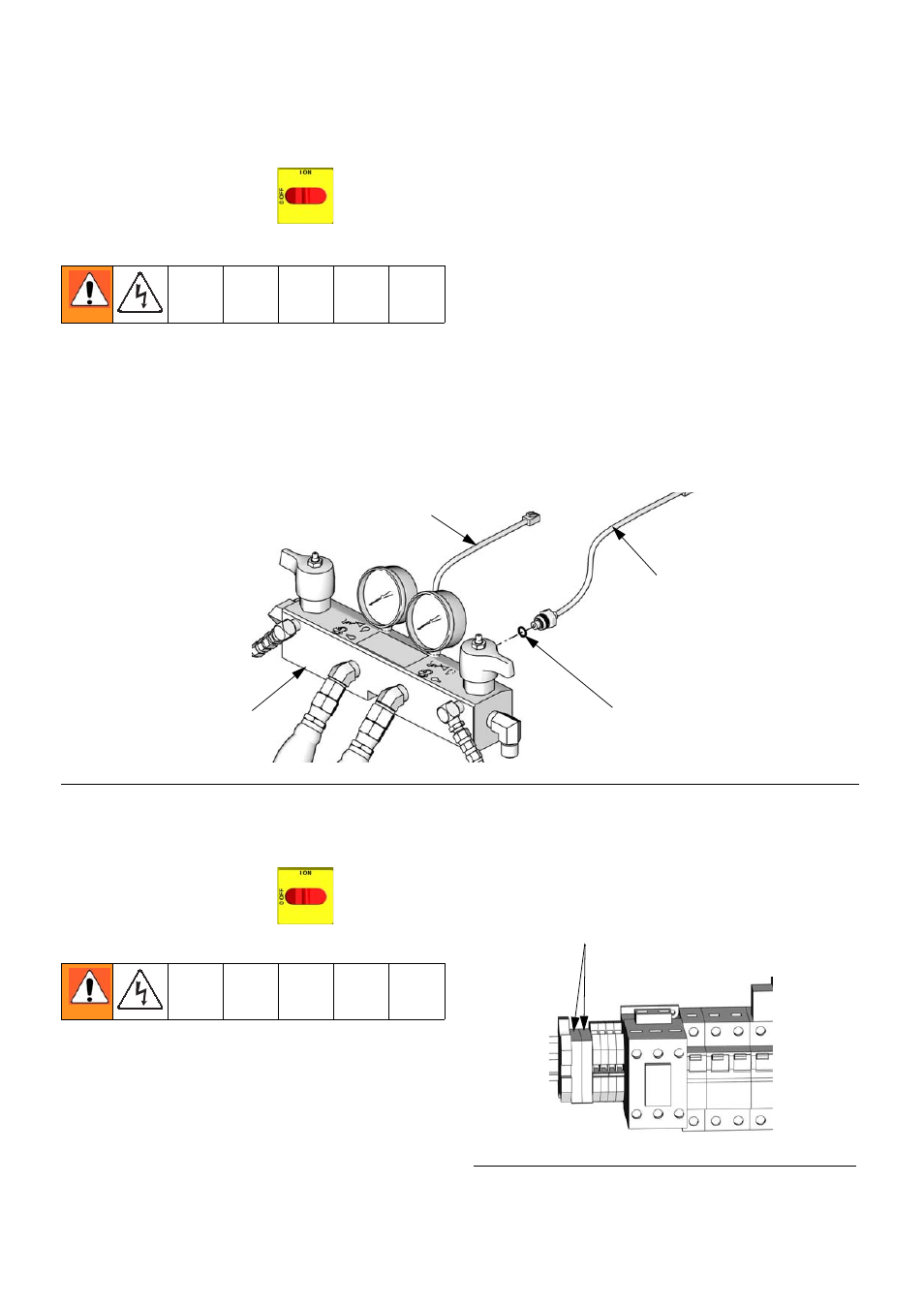

Р
ИС
. 6. Датчики
ti9885a
720
706 (сторона B)
701
706 (сторона A)
Р
ИС
. 7. Предохранители вентилятора
F
ti9884a-1
