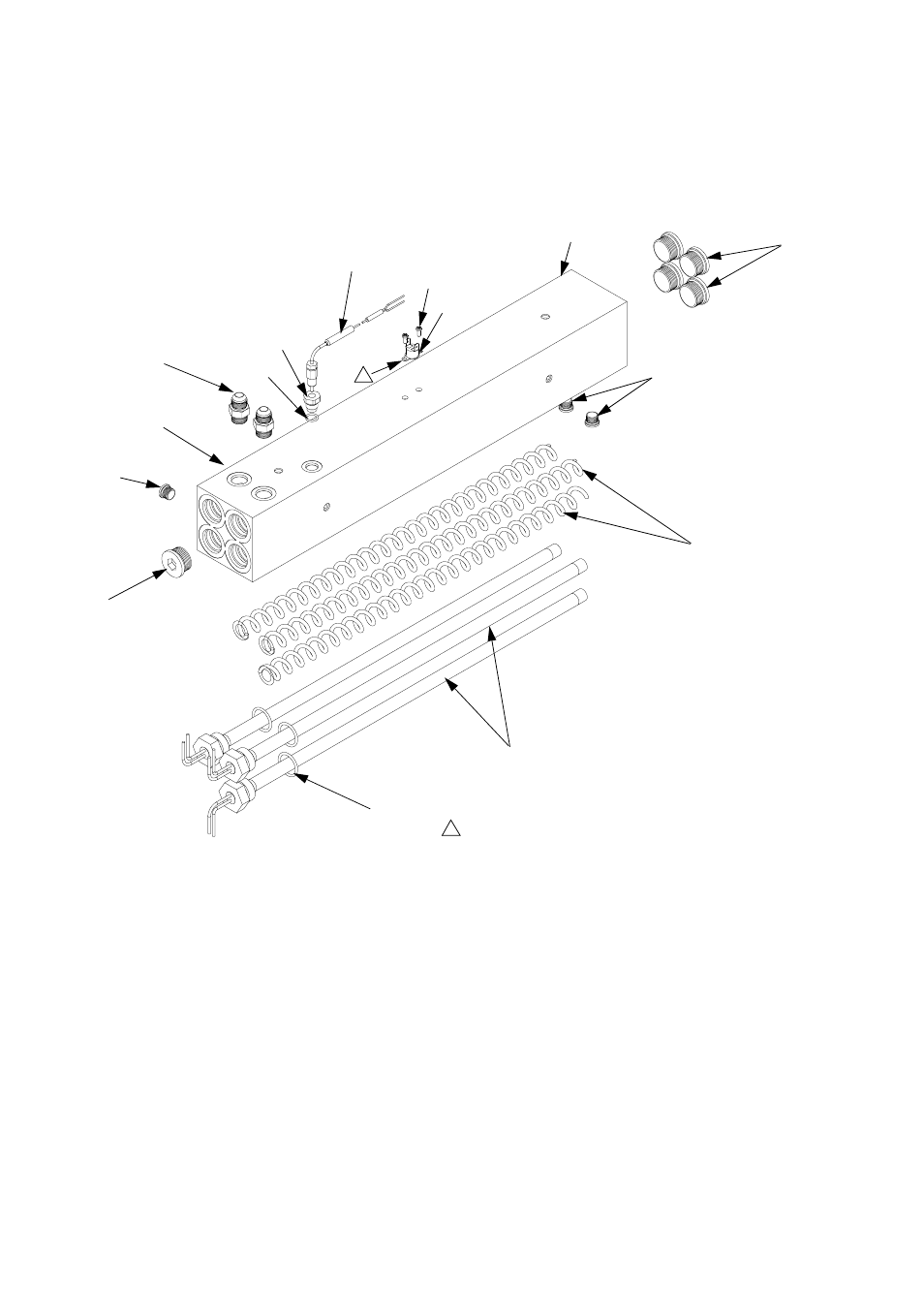

Нагреватель для одной зоны мощностью 7,65 кВт
(на каждый дозатор приходится два нагревателя)
Деталь 247813
303
301
304
309
307
308
310
311
305
306
1
304
313
313
r_247813_312063
Нанесите на деталь термопасту 110009.
1
315
314
Справо-
чный
номер
Номер Описание
Кол-
во
301
КОРПУС нагревателя
1
303
121309 ПЕРЕХОДНИК; 3/4" SAE-ORB x
1/2" JIC
2
304
15H304 ЗАГЛУШКА
3
305
15H306 ПЕРЕХОДНИК термоэлемента
1
306
120336 КОЛЬЦО уплотнительное;
фторкаучук
1
307
15B138 НАГРЕВАТЕЛЬ погружной; 2550 Вт
3
308
15B137 РЕЛЕ перегрева
1
309
15B135 СМЕСИТЕЛЬ погружного
нагревателя
3
310
117484 ДАТЧИК
1
311
100518 ВИНТ мелкий крепежный
с округленной головкой
2
313
15H305 ЗАГЛУШКА полая
5
314
295607 ЗАГЛУШКА; на иллюстрации
отсутствует
1
315
124132 КОЛЬЦО уплотнительное
3
