Ремонт
312435P 41
Датчик температуры жидкости
Проверка и демонтаж
1. Переведите главный выключатель питания
в положение OFF («Выкл.») . Отключите
источник питания.
2. Сбросьте давление (см. стр. 28).
3. Снимите ленту и защитную оболочку с датчика
температуры жидкости (21) [см. Р
ИС . 10].
Отсоедините кабель (F) шланга. Проверьте
контакты соединителя кабеля с помощью омметра.
4. Если датчик температуры жидкости не пройдет
какое-либо испытание, замените датчик.
5. Отсоедините воздушные шланги (C, L)
и электрические соединители (D).
6. Отсоедините датчик температуры жидкости от
гибкого шланга (W) и шлангов для жидкости (A, B).
7. Отсоедините провод заземления (K) от винта
заземления на нижней части датчика температуры
жидкости.
8. Извлеките зонд (H) датчика температуры жидкости
из шланга со стороны компонента A (изоцианаты).
Установка оборудования
Датчик температуры жидкости входит в комплект
поставки оборудования. Установите датчик между
главным шлангом и гибким шлангом. Процедура
установки описана в инструкции по эксплуатации
шланга с подогревом 309572.
Контакты Результат
1 и 2 Примерно 10 Ом
1 и 3 Бесконечно большое число
3 и винт заземления
датчика температуры
жидкости
0 Ом
1 и фитинг компонента A
датчика температуры
жидкости (для
изоцианатов)
Бесконечно большое число

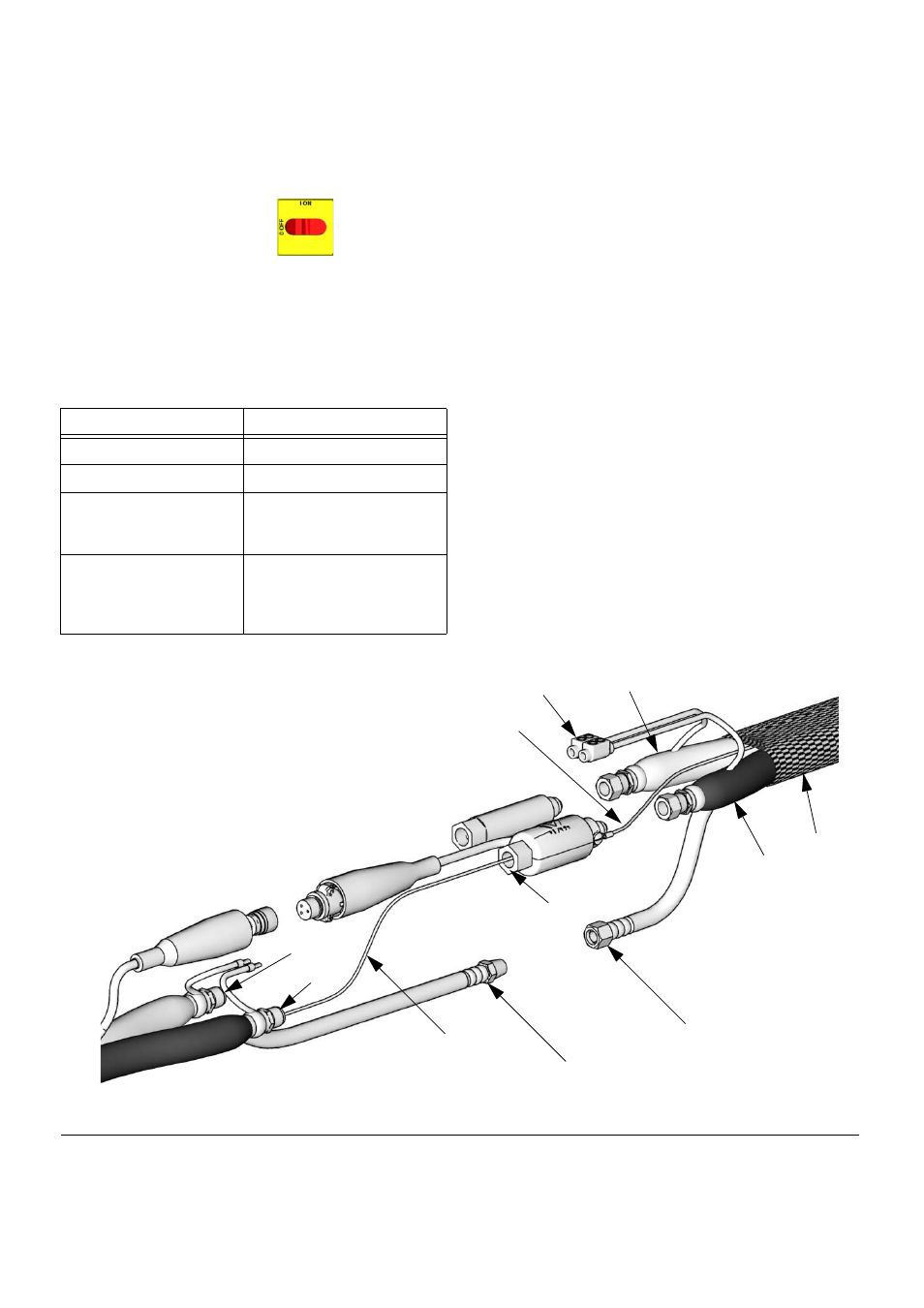

Р ИС . 11. Датчик температуры жидкости и шланги с подогревом
A
B
H
C
L
Изоцианаты
A
W
B
D
K
ti9581c
