Ремонт
312435P 39
Термоэлемент
1. Переведите главный выключатель питания
в положение OFF («Выкл.») . Отключите
источник питания.
2. Сбросьте давление (см. стр. 28).
3. Дайте нагревателям остыть.
4. Снимите с нагревателей кожух.
5. Отсоедините провода термоэлементов от контактов
В на модуле контроля температуры. См. Т
АБЛИЦА 6 на
стр. 36 и Р ИС . 8 на стр. 36.
6. Извлеките провода термоэлемента из шкафа.
Заметьте, как они проложены, чтобы снова
установить их точно так же.
7. См. Р ИС . 9. Ослабьте зажимную гайку (N). Снимите
термоэлемент (310) с нагревательного элемента
(301), затем снимите с термоэлемента корпус (Н).
Не снимайте переходник термоэлемента (305), если
это возможно. Если переходник необходимо снять,
убедитесь в том, что смеситель (309) не препятствует
его замене.
8. Замените термоэлемент (см. Р ИС . 9).
a. Снимите с наконечника (T) термоэлемента
защитную ленту.
b. Оберните наружную резьбу лентой из
политетрафторэтилена и нанесите на нее
герметик; привинтите корпус (H) термоэлемента
к переходнику (305).
c. Протолкните термоэлемент (310) внутрь,
чтобы наконечник (T) касался нагревательного
элемента (307).
d. Держа термоэлемент (T) рядом
с нагревательным элементом, затяните
зажимную гайку (N) на оборота после натяга.
9. Протяните провода (S) в шкаф и соедините их со
жгутом, как ранее. Подключите провода к плате.
10. Установите кожух нагревателя на место.
11. Включите нагреватели A è B для их одновременной
проверки. Их температура должна повышаться
с одинаковой скоростью. Если температура
одного из нагревателей ниже температуры другого,
ослабьте зажимную гайку (N) и затяните корпус (H)
термоэлемента так, чтобы наконечник (T)
термоэлемента касался нагревательного
элемента (307).

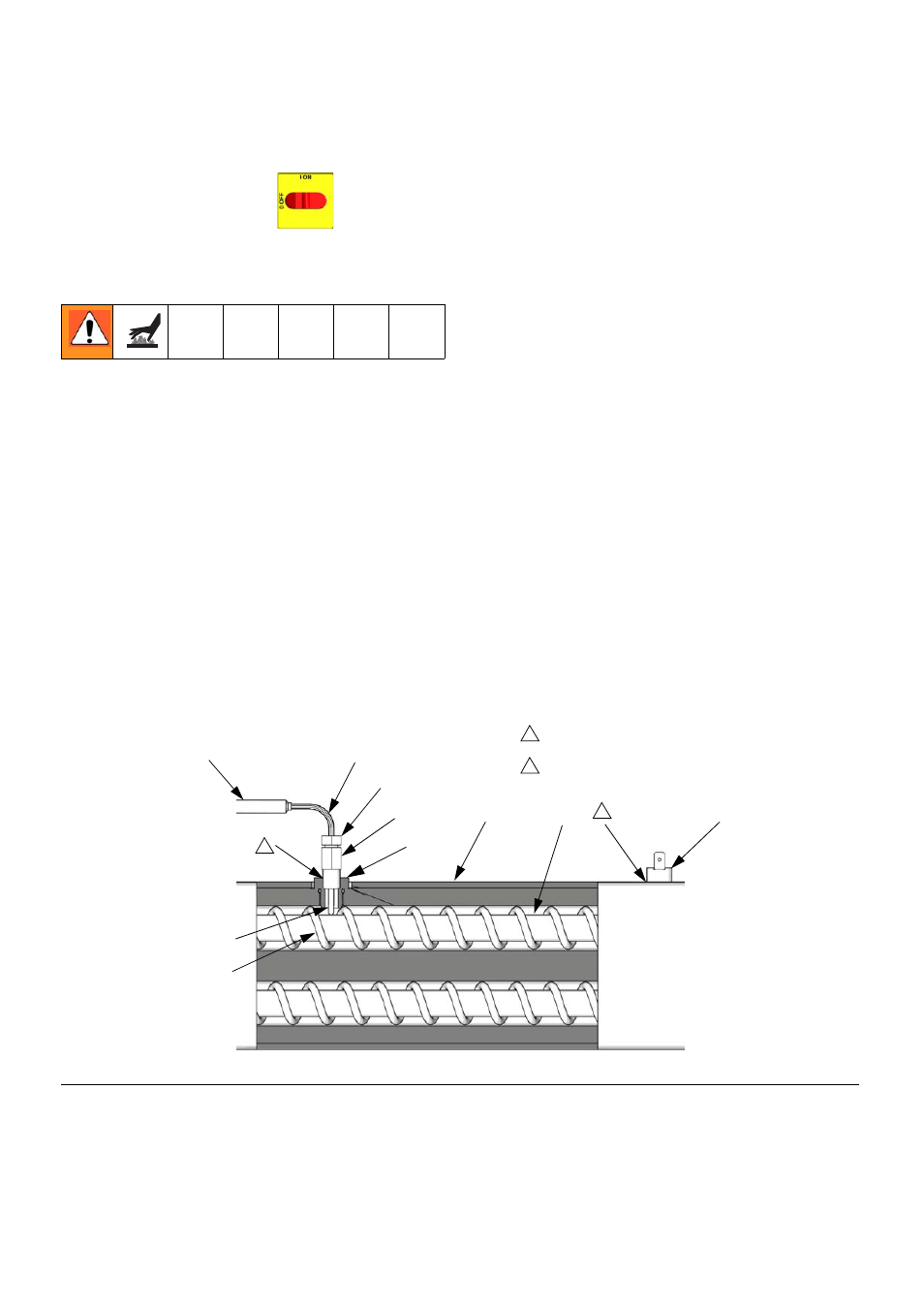

Р ИС . 9. Термоэлемент
309
301
S
N
H
T
307
Оберните резьбу политетрафторэтиленовой
лентой и нанесите на нее герметик. 1
1
308
ti7924a
Нанесите на деталь термопасту 110009. 2
2
310
305
