Комплект инструментов для переоборудования системы 248669
313155U
71
Комплект инструментов для переоборудования
системы 248669
С помощью данного комплекта можно переоборудовать
и фазировать систему E-XP2 èëè E-30 мощностью
15,3 кВт путем замены поршневых насосов
и подшипников и изменения параметров двухрядного
переключателя в системе управления двигателем E-30.
Инструкции по демонтажу и установке поршневых
насосов и подшипников см. в разделах Снятие насоса
(стр. 24) и Установка насоса (стр. 26). Инструкции по
изменению параметров двухрядного переключателя
в системе управления двигателем см. в разделе Панель
управления двигателем (стр. 34).
Справо-
чный
номер
Деталь Описание
Кол
-во
65
118463 ПАТРУБОК шарнирный; наружная
резьба 3/4" NPT внутренняя резьба
1" NPT
2
303
245927 КОРПУС подшипника
2
306A
246832 НАСОС поршневой, компонент A;
ñì. 309577
1
306B
245972 НАСОС поршневой, компонент B;
см. 309577
1
316
193394 ГАЙКА фиксирующая
2

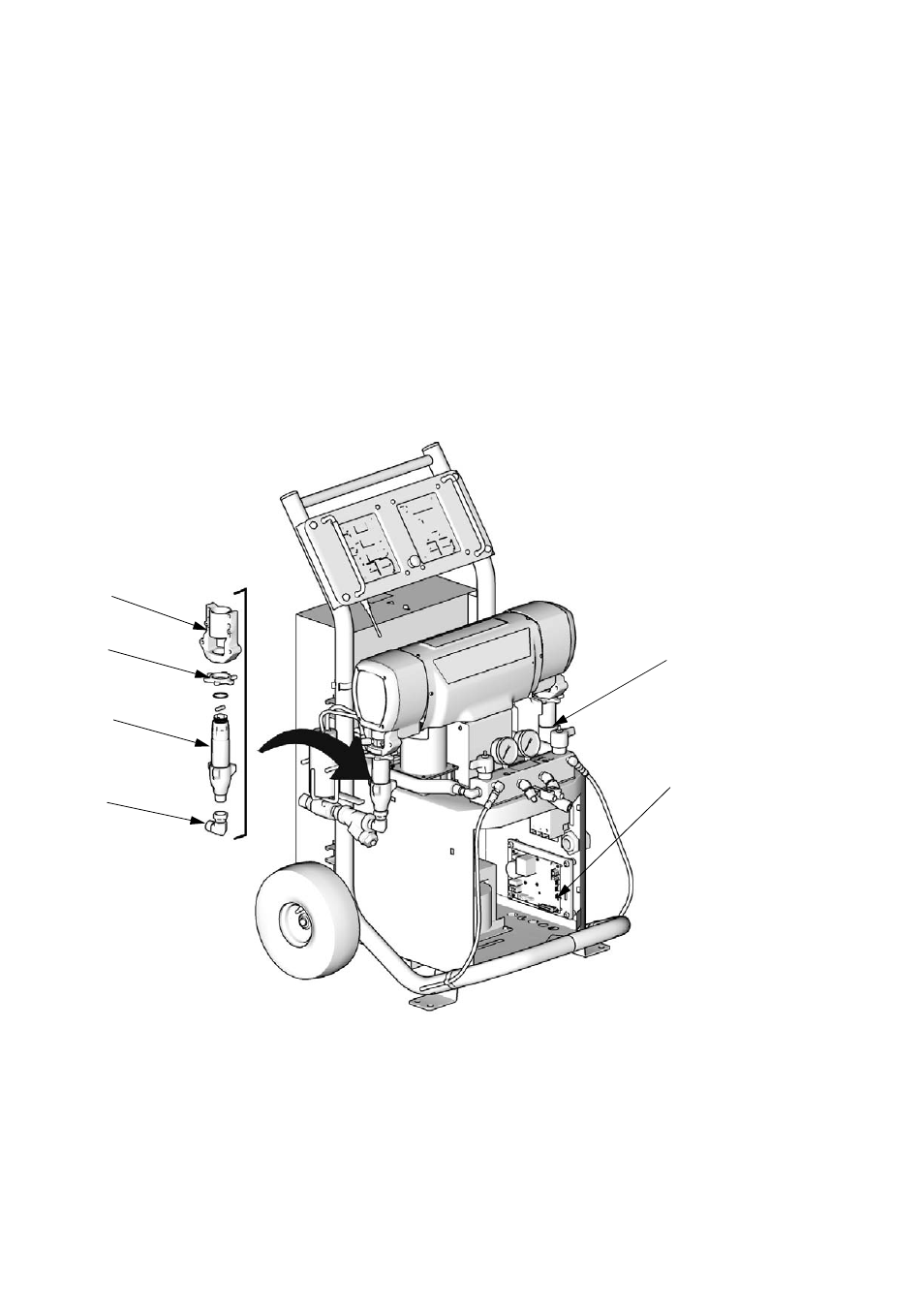

TI10966a
303
316
306B
65
306A
Двухрядный
переключатель (SW2)
платы управления
двигателем 24G881
необходимо настроить
для работы в системе
E-30. 1,2,3, ON –
4 OFF. См. стр. 34.
