Ремонт
313155U 31
Установка щеток

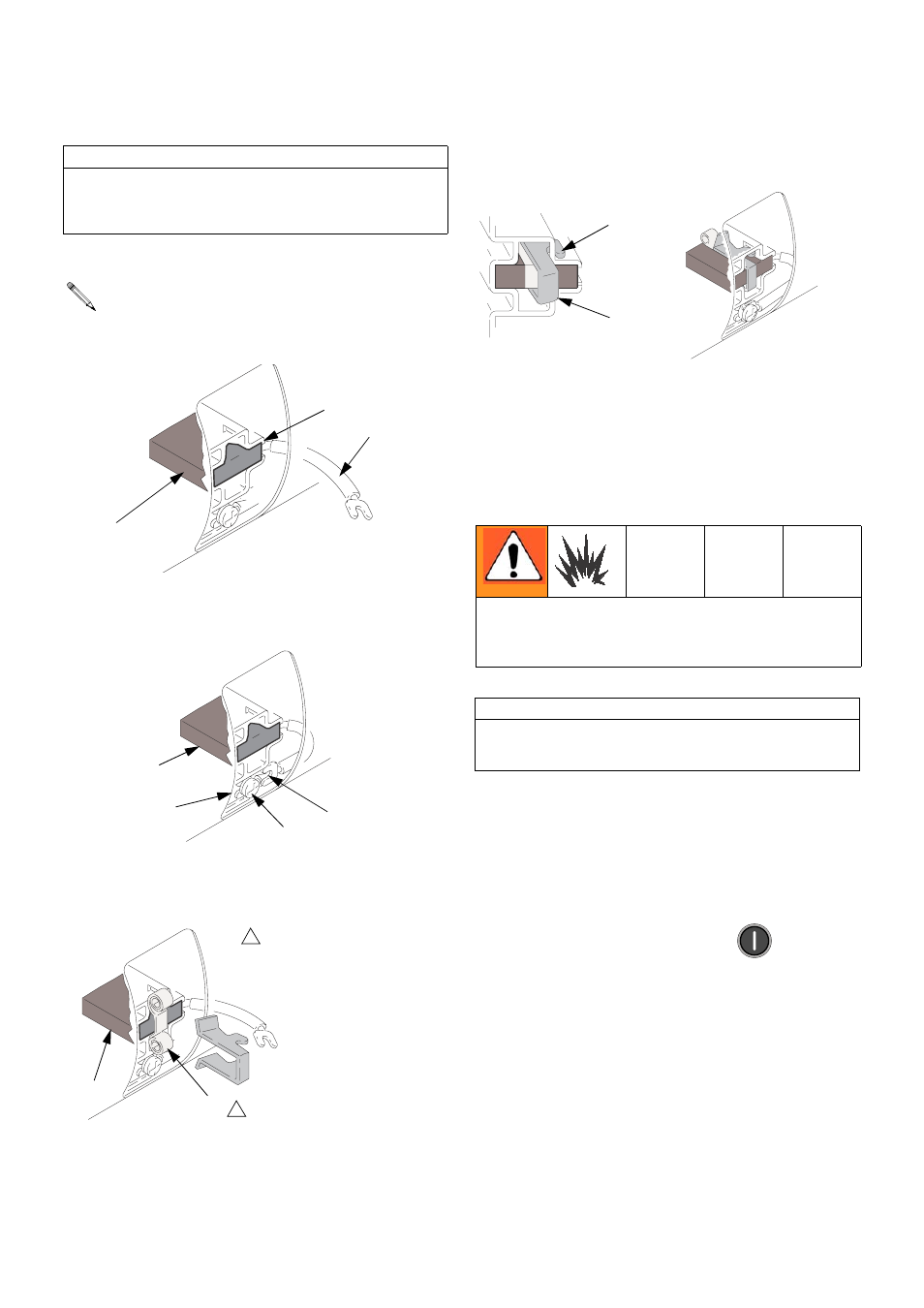

1. Установите новую щетку (B) так, чтобы вывод (L)
находился в длинной прорези (D) держателя.
2. Пропустите наконечник (L) под контактный винт (R).
Убедитесь в том, что наконечник вывода
электродвигателя (T) по-прежнему подсоединен
к винту. Затяните винт.
3. Установите пружину (S) так, чтобы при
раскручивании она давила на щетку (B), как
показано на рисунке. При установке обратной
стороной пружина будет повреждена.
4. Установите пружинный зажим (C) и нажмите на
него так, чтобы скобы (H) вошли в пазы корпуса.
Неправильная установка может привести
к заеданию зажима.
5. Снова установите лючки для осмотра щеток,
прокладки и винты. Установите на место крышку
электродвигателя, винты, шайбы, корпус привода
и насос в сборе.
6. Испытайте щетки, не подсоединяя штифты (F)
обоих насосов (см. стр. 30).
Выберите J 1 (режим встряхивания). Нажмите
относящуюся к двигателю кнопку , чтобы
запустить двигатель. Медленно повышайте параметр
встряхивания до J 6. Проследите, нет ли чрезмерного
искрения в зоне контакта щеток и коллектора. Дуги
не должны оставлять «хвостов» или изгибаться по
поверхности коллектора.
Дайте электродвигателю поработать 20–30 мин на
уровне J 6, чтобы щетки приработались.
ВНИМАНИЕ!
При установке щеток тщательно выполняйте
описанные действия. При неправильной установке
детали будут повреждены и непригодны
к эксплуатации.
Установите щетку с проводом с той же стороны
электродвигателя, что и ранее. Подсоедините
наконечник провода.
D
B
01227-5
L
R
L T
B
01227-4
B
01227
Заметьте направление
намотки пружины. 1
1
S
Не прикасайтесь к щеткам, выводам, пружинам
и держателям щеток, если оборудование находится
под током, чтобы снизить риск поражения
электрическим током и серьезной травмы.
ВНИМАНИЕ!
При проверке щеток не допускайте работы насосов
в сухом состоянии свыше 30 секунд, чтобы избежать
повреждения насосов.
H
C
01227-2 01227-6
