Коллектор жидкости – Инструкция по эксплуатации Graco Reactor_repair
Страница 66
Спецификация деталей
66
313155U
Коллектор жидкости
▲ Запасные наклейки с предупреждениями, бирки
и карточки предоставляются бесплатно.
†
Детали, входящие в следующие комплекты
клапанов*.
Комплект клапанов для изоцианатов
(с левосторонней красной рукояткой) 255149.
Комплект клапанов для смол (с правосторонней
синей рукояткой) 255150.
Комплект деталей для установки клапанов (с обеими
рукоятками и шприцем для смазки) 255148.
*
В комплектах клапанов предусмотрен герметик для
резьбы (Комплекты приобретаются отдельно).

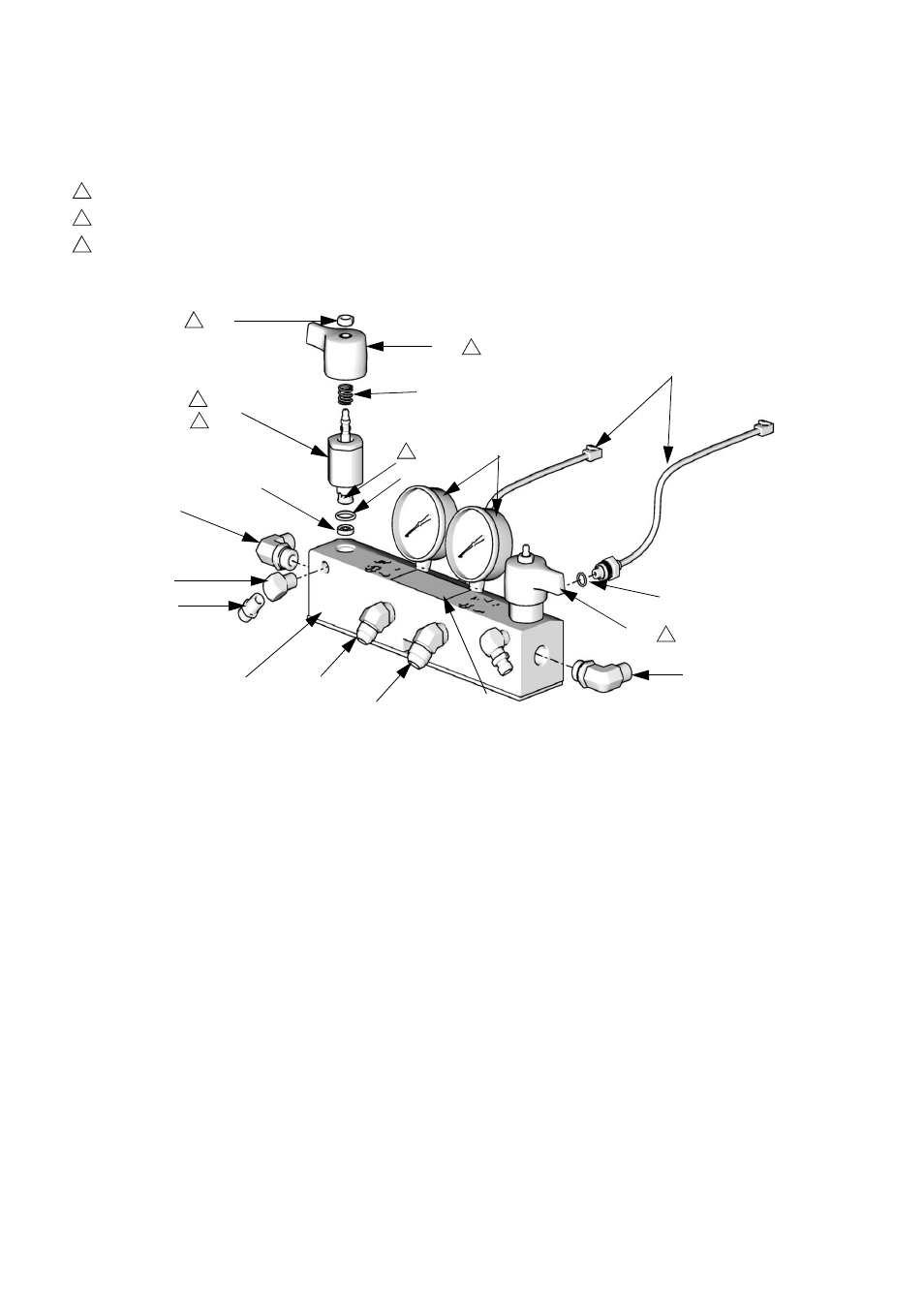

TI10959a
Затягивать следует с усилием 40,1–44,6 Н•м (355–395 дюймофунтов).
Нанесите на резьбу герметик (113500).
Клапан должен быть закрыт, а рукоятка– находиться в таком положении, как показано на рисунке.
**
Оберните коническую резьбу политетрафторэтиленовой лентой или нанесите на коническую резьбу
герметик.
1
2
3
808
806
818
802
803
805
814
815
804
801
812
813
817
814
807
816
1
2
3
2
3
3
802a
802b
Справо-
чный
номер
ДетальОписание
Кол-
во
801
247837 КОЛЛЕКТОР жидкости
1
802†
247824 КЛАПАН сливной патронный
2
802a†
158674 . КОЛЬЦО уплотнительное
1
802b†
247779 . УПЛОТНЕНИЕ для седла
клапана
1
803
102814 МАНОМЕТР жидкостный
2
804
162453 ФИТИНГ, 1/4" NPSM x 1/4" NPT
2
805
24K999 ДАТЧИК контроля давления
2
806
247788 РУКОЯТКА красная
1
807
247789 РУКОЯТКА синяя
1
808†
112309 ГАЙКА шестигранная стопорная
2
812
117556 ТРУБКА соединительная,
#8 JIC x 1/2" NPT
1
813
117557 ТРУБКА соединительная,
#10 JIC x 1/2" NPT
1
814
121312 КОЛЕНО, 90°
2
815
100840 КОЛЕНО наружное,
1/4" NPSM x 1/4" NPT
2
816
111457 КОЛЬЦО уплотнительное,
политетрафторэтилен
2
817
▲
189285 НАКЛЕЙКА с информацией
о мерах предосторожности
1
818
†
150829 ПРУЖИНА сжатия
2
Справо-
чный
номер
ДетальОписание
Кол-
во
