Спецификация деталей
313155U
61

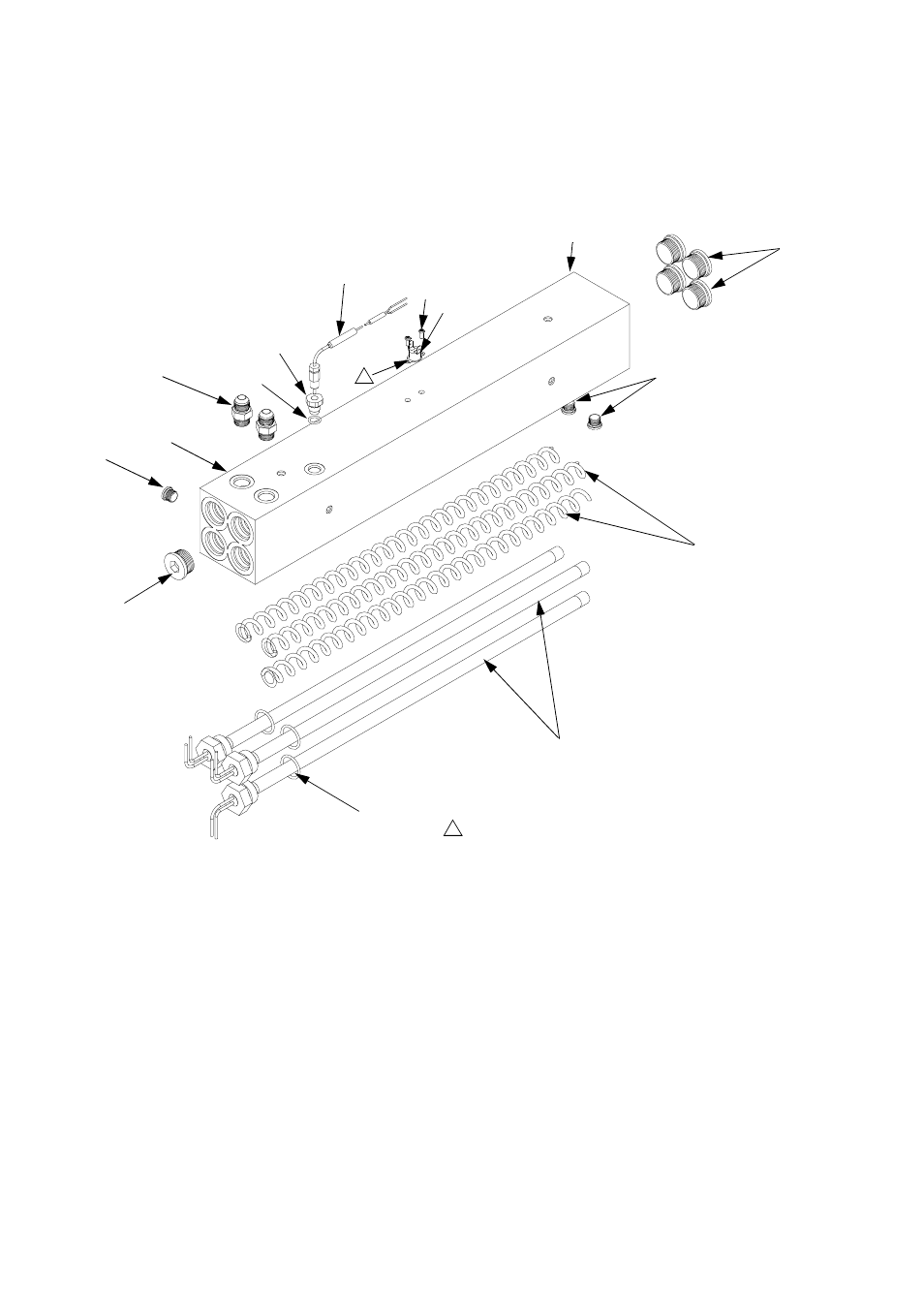

Нагреватель жидкости для одной зоны, 7,65 кВт
(на каждый дозатор приходится два нагревателя)
Деталь 247509
303
301
304
307
308
310
311
305
306
1
304
313
313
r_247813_312066
Нанесите на деталь термопасту 110009.
1
309
314
315
Справо-
чный
номер
Деталь Описание
Кол-
во
301
КОРПУС нагревателя
1
303
121309 ПЕРЕХОДНИК
2
304
15H304 ЗАГЛУШКА
3
305
15H306 ПЕРЕХОДНИК термоэлемента
1
306
120336 КОЛЬЦО уплотнительное;
фторкаучук
1
307
16A110 НАГРЕВАТЕЛЬ погружной; 2550 Вт
3
308
15B137 РЕЛЕ перегрева
1
309
15B135 СМЕСИТЕЛЬ погружного
нагревателя
3
310
117484 ДАТЧИК
1
311
100518 ВИНТ мелкий крепежный
с округленной головкой
2
313
15H305 ЗАГЛУШКА полая
5
314
247520 ДИАФРАГМА предохранительная;
на иллюстрации отсутствует
1
315
124132 КОЛЬЦО уплотнительное
3
Справо-
чный
номер
Деталь Описание
Кол-
во
