Ремонт
313155U
27
6.
Убедитесь в том, что звездообразная контргайка (G)
навинчена на насос плоской стороной вверх.
Осторожно проверните и выдвиньте поршневой шток
на 51 мм (2 дюйма) над смачиваемой крышкой.
7.
Начинайте ввинчивать насос в корпус подшипника
(M). Поместите рукоотталкиватель (P) над штоком,
когда сможете получить доступ к ней через окно
в корпусе подшипника. Когда отверстия под штифт
совместятся, вставьте штифт. Опустите
проволочный зажим.
8.
Установите рукоотталкиватель (P) на смачиваемую
крышку. Продолжайте ввинчивать насос в корпус
подшипника (М) до тех пор, пока верхние витки
резьбы не будут отстоять от торца подшипника (N)
на 2 мм (±1/16"). Убедитесь в наличии доступа
к зазубренным фитингам в отверстиях для
промывки смачиваемой крышки.
9.
Подсоедините, не закрепляя, выходную трубку
компонента A к насосу и к нагревателю. Выровняйте
трубку, затем надежно затяните фитинги.
10. Затяните звездообразную контргайку (G) сильным
ударом искробезопасного молотка.
11. Нанесите на фитинги с бородкой тонкий слой
жидкости для щелевых уплотнений. Держа трубки (T)
двумя руками, протолкните их прямо в зазубренные
фитинги. Не допускайте изгибов и перегибов
трубок. Закрепите каждую трубку между двумя
зубцами проволочной стяжкой.
12. Заново подсоедините устройство (C) для впуска
жидкости.
13. Удалите воздух и залейте систему. См. инструкцию
по эксплуатации дозатора Reactor.
Действия 6–12 относятся только к насосу A.
В составе модели E-30 рукоотталкиватель
не применяется.

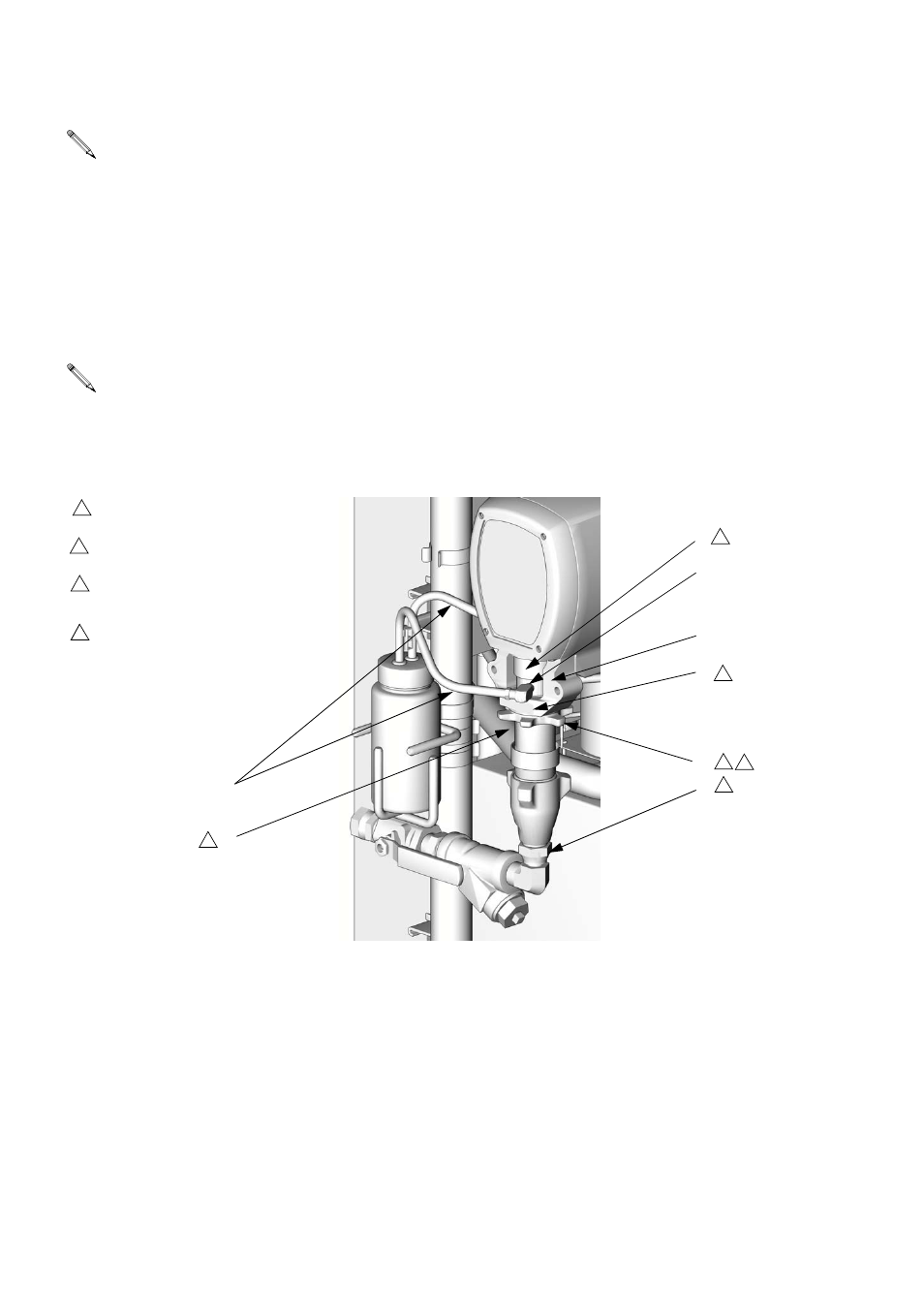

C
D
T
G
M
N
1
TI3765a-2
Гайку следует навинчивать плоской
стороной вверх.
1
На резьбу нужно нанести масло ISO
или консистентную смазку.
2
2
2
2
3
Верхние витки резьбы насоса
должны быть практически заподлицо
с поверхностью подшипника (N).
3
U
В составе модели E-30
рукоотталкиватель (P)
не применяется.
4
P
4
