Страница 45: Замена трансформатора
Ремонт
313155U
45
Проверка первичной цепи
трансформатора
1.
Переведите главный выключатель питания
в положение OFF («Выкл.»)
.
2.
Определите местонахождение двух тонких
проводов (10 AWG), выходящих из трансформатора.
Проследите ход этих проводов к контактору
и прерывателю (911). Воспользуйтесь омметром для
проверки целостности электрической цепи между
двумя проводами; здесь не должно быть обрыва.
Проверка вторичной цепи
трансформатора
1.
Переведите главный выключатель питания
в положение OFF («Выкл.»)
.
2.
Определите местонахождение двух толстых
проводов (6 AWG), выходящих из трансформатора.
Проследите ход этих проводов к большому зеленому
соединителю под модулем управления шлангом
и прерывателем (909). Воспользуйтесь омметром для
проверки целостности электрической цепи между
двумя проводами; здесь не должно быть обрыва.
Если Вы не уверены в том, какой провод
в зеленой вилке под модулем шланга соединен
с трансформатором, необходимо проверить оба
провода. Один из проводов должен быть соединен
с другим проводом трансформатора в прерывателе
(909), а второй не должен быть соединен с этим
проводом.
3.
Для проверки напряжения трансформатора
включите подогрев зоны шланга. Измерьте
напряжение между точками 18CB-2 è
POD-HOSE-P15-2; см. руководство 312067,
содержащее электросхемы дозатора Reactor.
*
Для сетевого напряжения 230 В переменного тока.
Замена трансформатора
1.
Переведите главный выключатель питания
в положение OFF («Выкл.»)
. Отключите
источник питания.
2.
Откройте шкаф дозатора Дозатор Reactor.
3.
Снимите болты, крепящие трансформатор к полу
шкафа. Сдвиньте трансформатор вперед.
4.
Отсоедините провода трансформатора; см.
руководство 312067, содержащее электросхемы
дозатора Reactor.
5.
Извлеките трансформатор из шкафа.
6.
Установите новый трансформатор в обратном
порядке.

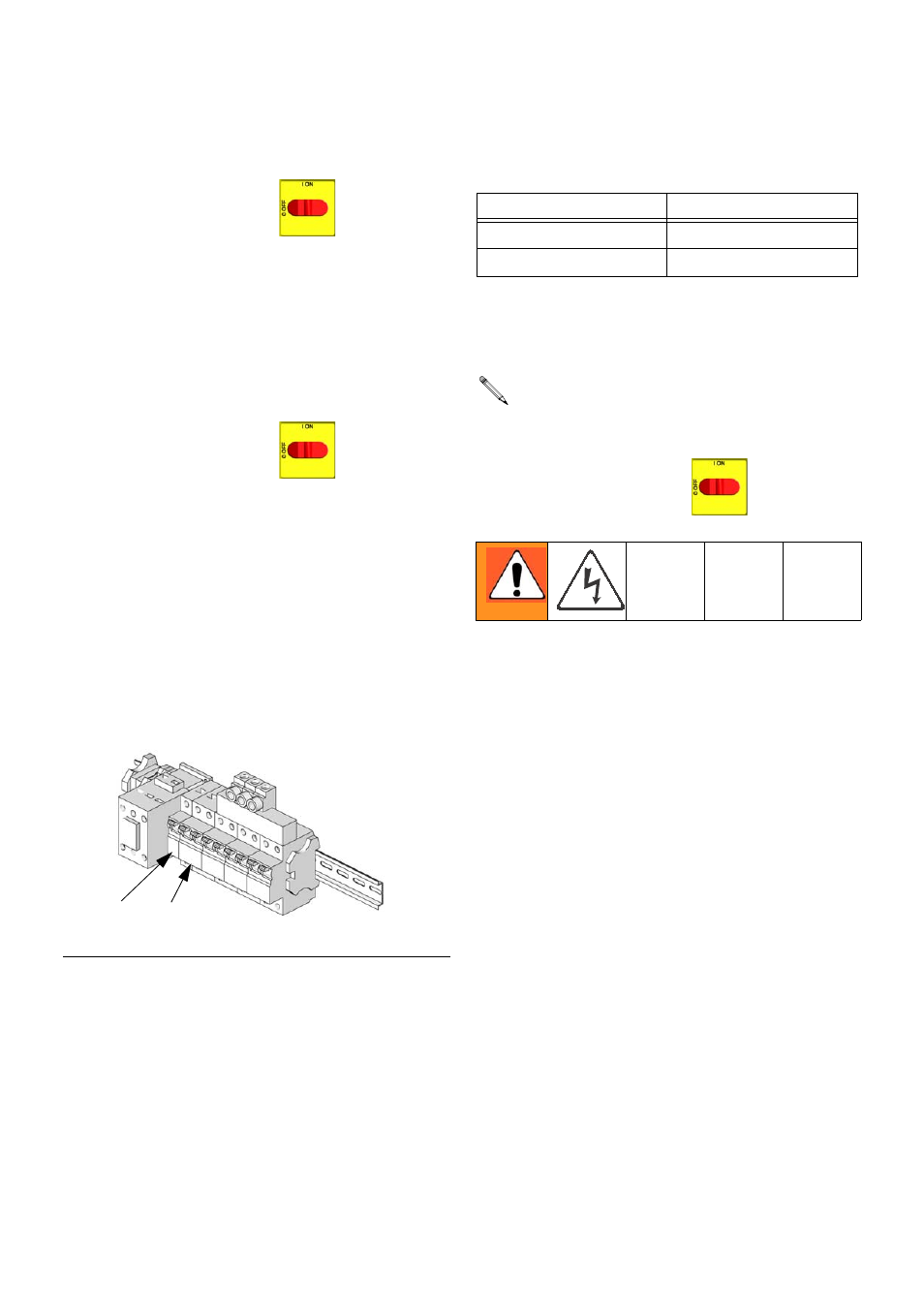

Р
ИС
. 10. Модуль прерывателей
909
911
ti9884a
Модель
Вторичное напряжение
310 футов
90 В переменного тока
*
210 футов
62 В переменного тока
*
Описанная ниже процедура используется для
замены трансформатора.
