Корпус привода, Демонтаж, Установка оборудования – Инструкция по эксплуатации Graco Reactor_repair
Страница 28
Ремонт
28
313155U
Корпус привода
Демонтаж
1.
Переведите главный выключатель питания
в положение OFF («Выкл.»)
. Отключите
источник питания.
2.
Сбросьте давление (см. стр. 23).
3.
Выкрутите винты (38) и снимите кожух (9)
электродвигателя (см. стр. 50).
4.
Выкрутите винты (209) и снимите переднюю
крышку (217).
5.
Отсоедините впускные и выпускные трубопроводы
насоса. Выкрутите винты (213), снимите шайбы (215)
и корпус (203) подшипника.
6.
Удалите винты (212, 219) с шайбами (214) и снимите
корпус (202) привода с электродвигателя (201).
Установка оборудования
1.
Обильно нанесите смазку на шайбы (207, 208, 218),
все шестерни и внутренние поверхности корпуса
(202) привода.
2.
Установите одну бронзовую шайбу (208) в корпус
привода, а затем установите стальные шайбы
(207, 218), как показано на рисунке.
3.
Установите вторую бронзовую шайбу (208) на блок
шестерен (204) и вставьте блок шестерен в корпус
привода.
4.
Надвиньте корпус (202) привода на
электродвигатель (201). Вкрутите винты (212, 219)
и установите шайбы (214).
5.
Установите корпус (203) подшипника, вкрутите
винты (213) и поставьте шайбы (215). Оба насоса
должны совпадать по фазе (поршни должны
занимать одинаковое положение).
6.
Установите переднюю крышку (217) и вкрутите
винты (209).
7.
Установите кожух (9) электродвигателя и вкрутите
винты (38).
Осмотрите корпус (203) подшипника и шатун (205).
Если они требуют замены, сначала снимите насос
(206) [см. стр. 28].
ВНИМАНИЕ!
При снятии корпуса (204) привода не уроните блок
шестерен (202). Блок шестерен может оставаться
в зацеплении в переднем конусе электродвигателя (R)
или в корпусе привода.

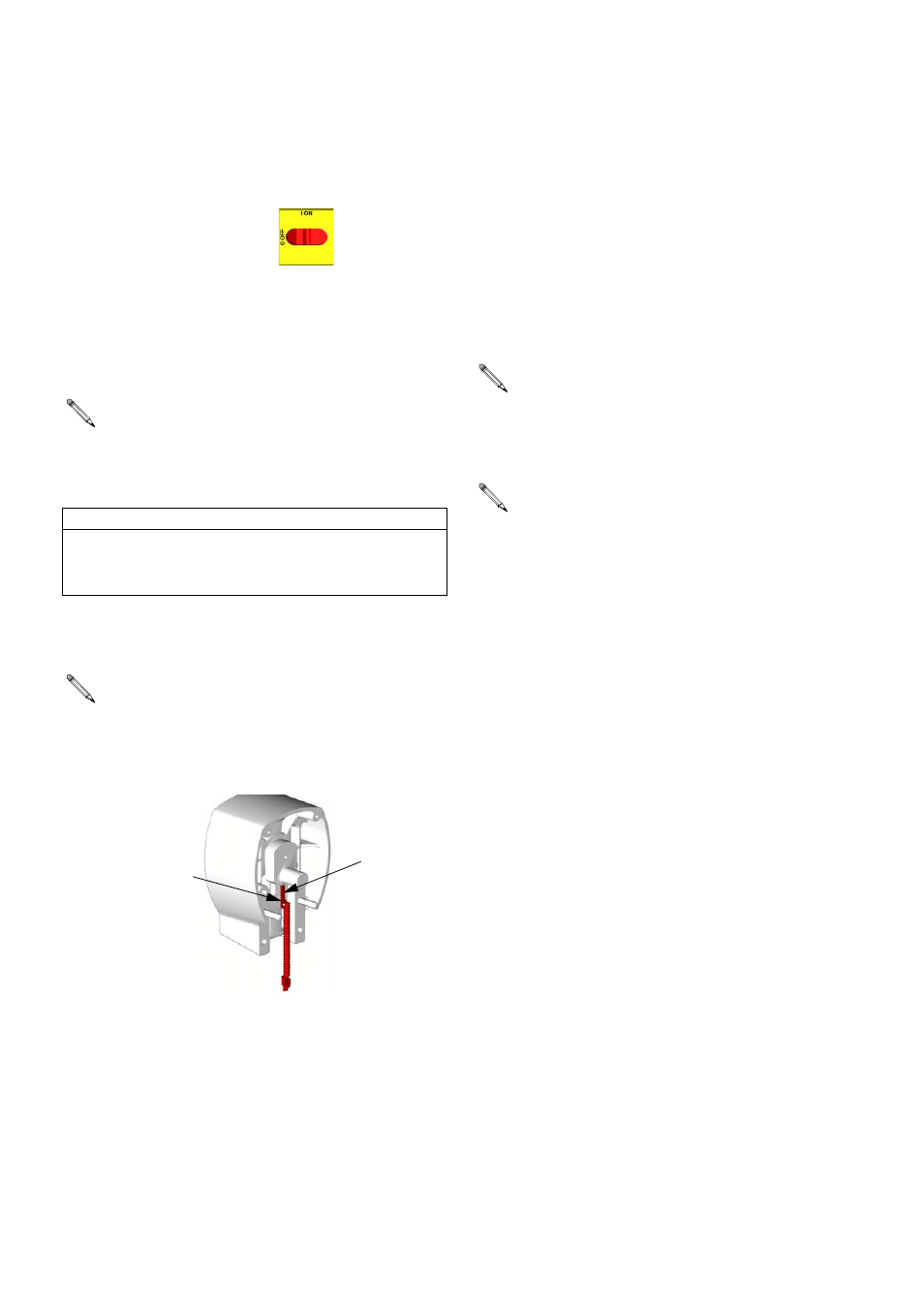

В корпус привода со стороны A входит
переключатель счетчика циклов (221). При
замене этого корпуса снимите штифты (P)
и переключатель. Установите штифты
и переключатель на новый корпус привода.
Провода переключателя соединяются
с контактами 5 и 6 разъема J10 на плате
управления электродвигателем (см. стр. 34).
TI3250
221
P
Коленвал (S) в корпусе привода должен
располагаться на одной линии с коленвалом
с другой стороны электродвигателя.
Если вы сняли корпус (203) подшипника, шатун
(205) или насос (206), установите шатун в корпус
и подключите насос (см. стр. 26).
