Спецификация деталей
313155U
65
Система управления двигателем
Система управления двигателем 24G879 äëÿ
E-20 è E-XP1
Система управления двигателем 24G881 äëÿ
E-30 è E-XP2
--- Деталь не продается.

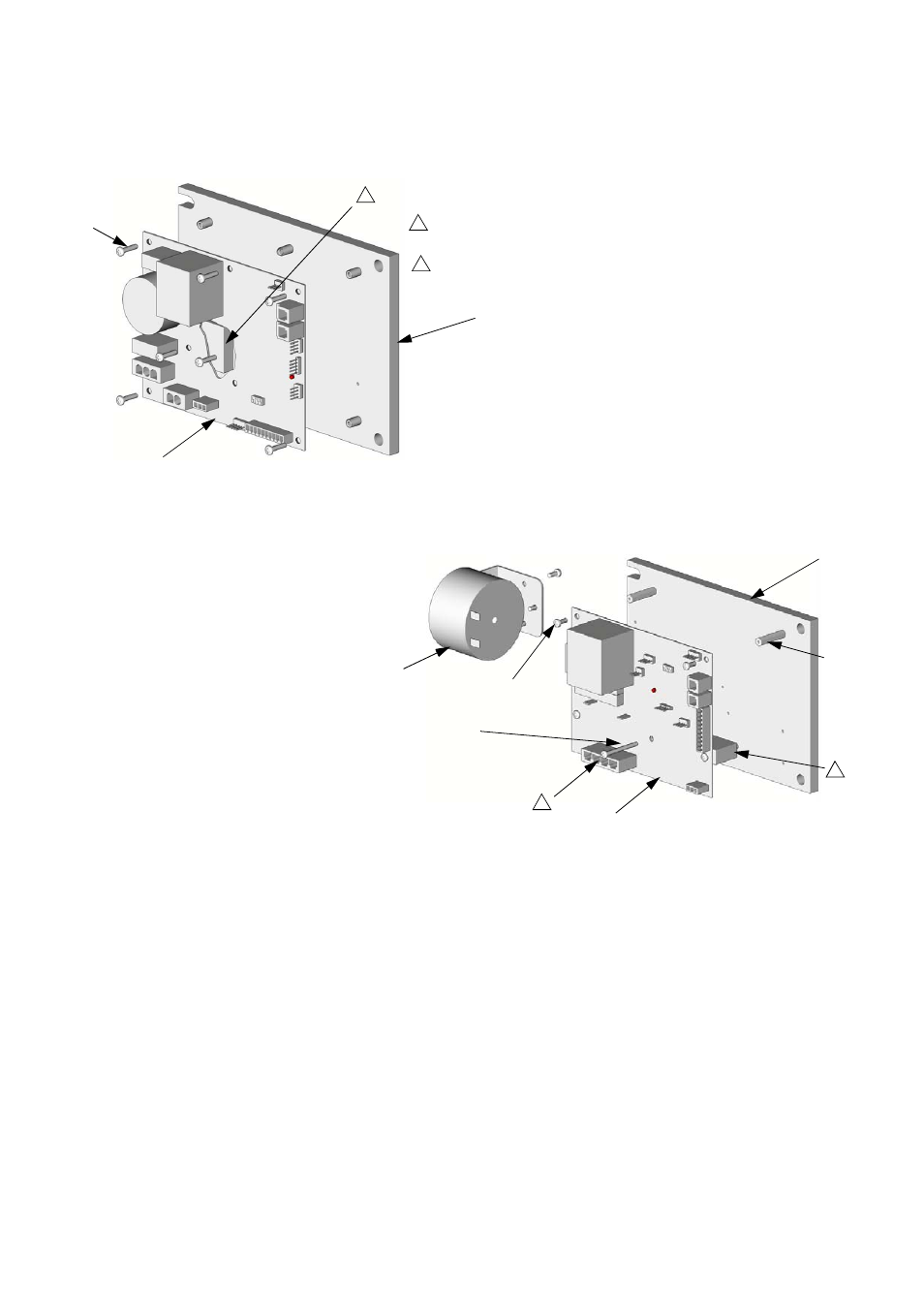

Система управления двигателем 24G879 äëÿ E-20 è E-XP1
Система управления двигателем 24G881 äëÿ E-30 è E-XP2
TI3153a
TI2576a
702
703
701
1
Нанесите термопасту 110009 на сопряженные поверхности.
1
701
702
705
703
704
707
2
Точка подсоединения монтажного жгута электродвигателя (609).
2
1
Справо-
чный
номер
Деталь Описание
Кол-
во
701
15B297
ТЕПЛООТВОД
1
702
24G878 ПЛАТА управления
электродвигателем
1
703
107156
ВИНТ мелкий крепежный; 6-32
7
Справо-
чный
номер
Деталь Описание
Кол-
во
701
16F745 ТЕПЛООТВОД
1
702
---
ПЛАТА управления
электродвигателем
1
703
---
ВИНТ мелкий крепежный,
6-32 x 10 мм (3/8")
6
704
117526 РАСПОРКА
3
705
117683 ВИНТ, 6-32 x 38 ìì (1-1/2")
2
707
15C007 ИНДУКТОР
1
709
15B408 КАБЕЛЬ монтажного жгута
двигателя
1
