Ремонт
313155U 37
Модуль контроля
температуры
Таблица 6. Соединители силового
температурного модуля
Таблица 5. Соединители модуля контроля
температуры
Соединитель Описание
ДАННЫЕ (A) Передача данных
ДАТЧИК (B)
КОНТАКТ
МОДУЛЬ КОНТРОЛЯ
ТЕМПЕРАТУРЫ ШЛАНГА P;
датчик температуры жидкости
(фиолетовый)
12
11 МОДУЛЬ КОНТРОЛЯ
ТЕМПЕРАТУРЫ ШЛАНГА R;
датчик температуры жидкости
(красный)
10 МОДУЛЬ КОНТРОЛЯ
ТЕМПЕРАТУРЫ ШЛАНГА S;
датчик температуры жидкости
(серебристый
неизолированный провод)
9 МОДУЛЬ КОНТРОЛЯ
ТЕМПЕРАТУРЫ
НАГРЕВАТЕЛЯ B, Y;
термоэлемент (желтый)
8 МОДУЛЬ КОНТРОЛЯ
ТЕМПЕРАТУРЫ
НАГРЕВАТЕЛЯ B, R;
термоэлемент (красный)
7 Hе используется
6 МОДУЛЬ КОНТРОЛЯ
ТЕМПЕРАТУРЫ
НАГРЕВАТЕЛЯ A, Y;
термоэлемент (желтый)
5 МОДУЛЬ КОНТРОЛЯ
ТЕМПЕРАТУРЫ
НАГРЕВАТЕЛЯ A, R;
термоэлемент (красный)
4, 3 ПЕРЕГРЕВ B;
Реле перегрева B
2, 1 ПЕРЕГРЕВ A;
Реле перегрева A
ДИСПЛЕЙ (C) Дисплей
СВЯЗЬ (D) Связь с платами питания
ПРОГРАММА (E) Настройка программного
обеспечения
НАЧАЛЬНАЯ
ЗАГРУЗКА (F)
Начальный загрузчик
программного обеспечения
ПИТАНИЕ ИЛИ РЕЛЕ (G) Вход питания печатной
платы и выход управления
контактора
Соединитель Описание
СВЯЗЬ (H) Связь с платой управления
ПИТАНИЕ (J) Питание нагревателя

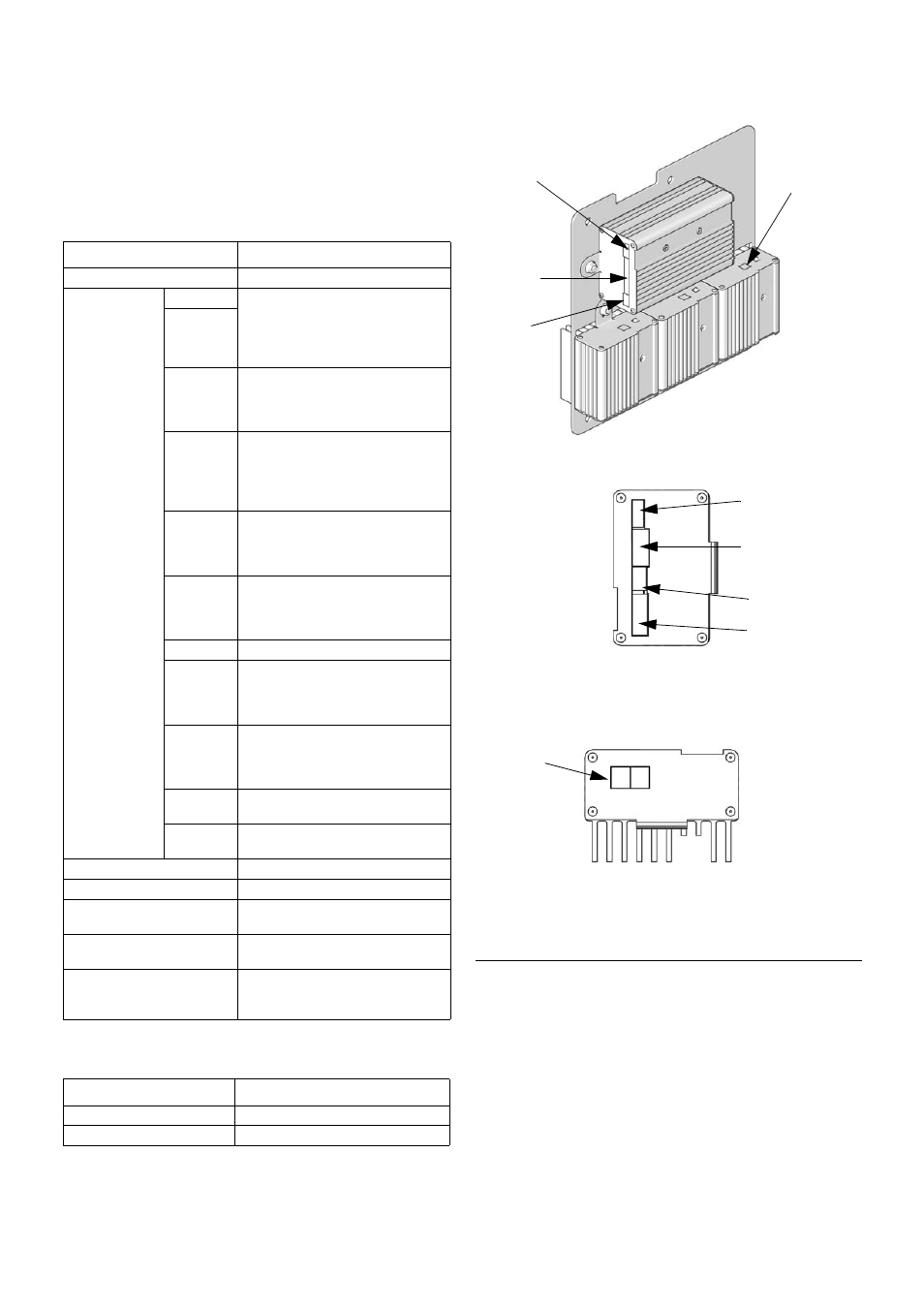

Р ИС . 5. Соединители модуля контроля
температуры
A
B
C
Нижняя часть силовых модулей
Правая сторона
модуля управления
нагревателями
D
E
F
G
ti9875a
ti9843a1
ti9843a4
H
J
