Ремонт
313155U 25
7. Отсоедините фитинги на входе (C) и выходе
(D, на иллюстрации отсутствует) для жидкости.
Отсоедините также стальную выходную трубку
от входного отверстия нагревателя.
8. Отсоедините трубки (T). Отсоедините фитинги
трубок (U) от смачиваемой крышки.
9. Ослабьте контргайку (G) сильным ударом
искробезопасного молотка. Отвинтите насос так,
чтобы можно было освободить и протолкнуть вверх
рукоотталкиватель (P) и получить доступ к штифту,
закрепляющему шток. Сдвиньте вверх проволочный
зажим. Вытолкните штифт. Продолжайте
отвинчивать насос.
10. Отсоедините устройства для впуска (C) и выпуска (D)
жидкости. Отсоедините также стальную выходную
трубку от входного отверстия нагревателя.
11. Сдвиньте вверх проволочный зажим (E). Вытолкните
штифт (F). Ослабьте контргайку (G) сильным ударом
искробезопасного молотка. Выкрутите насос.
Используйте тряпки и ветошь для защиты дозатора
Reactor и окружающего пространства от разлива
жидкости.
Действия 7–9 относятся к насосу А. Для
отсоединения насоса В выполните действия 10 и 11.

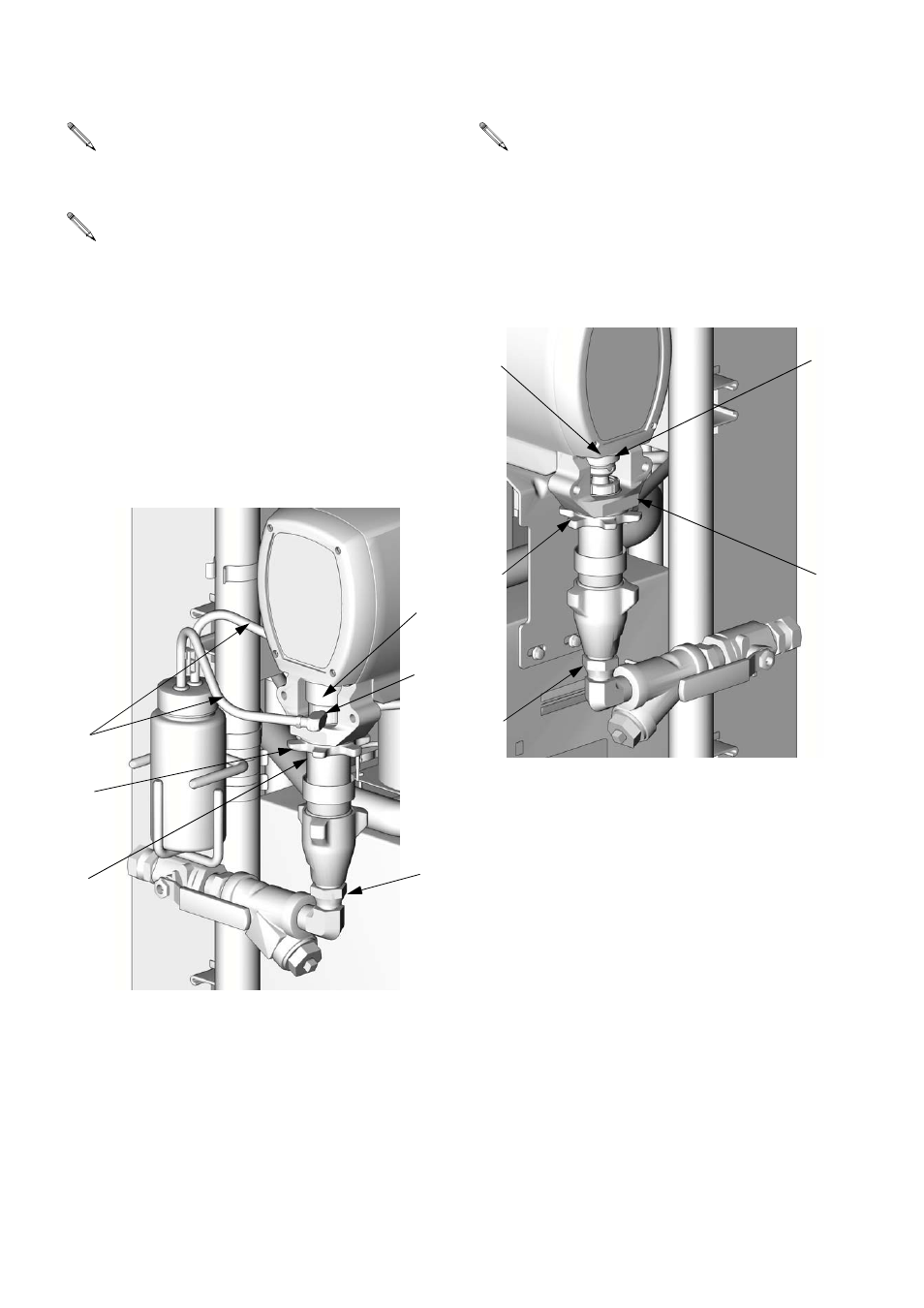

TI3765a-2
C
U
G
D
T
P
Действия 10 и 11 относятся к насосу B.
TI3765a-1
C
F
G
D
E
