Ремонт
313155U
43
Реле перегрева
1.
Переведите главный выключатель питания
в положение OFF («Выкл.»)
. Отключите
источник питания.
2.
Сбросьте давление (см. стр. 23).
3.
Дайте нагревателям остыть.
4.
Снимите с нагревателей кожух.
5.
Отсоедините один токоподводящий провод от
реле перегрева (308) [см. Р
. 7]. Проверьте реле
с помощью омметра. Сопротивление должно
составлять приблизительно 0 Ом.
6.
Если реле не прошло испытание, отсоедините
провода и выкрутите винты. Выбросьте неисправное
реле. Нанесите на детали термопасту 110009,
установите новое реле в том же месте на корпусе
(301) и закрепите его винтами (311). Подсоедините
обратно провода.
Шланг с подогревом
Проверка соединителей шланга
1.
Переведите главный выключатель питания
в положение OFF («Выкл.»)
. Отключите
источник питания.
2.
Сбросьте давление (см. стр. 23).
3.
Отключите соединитель (D) шланга от дозатора
Дозатор Reactor (см. Р
. 8).
4.
С помощью омметра проверьте целостность
электрической цепи между двумя выводами
соединителя (D). Цепь не должна быть разорвана.
5.
Если шланг не пройдет испытание, проверьте
каждую секцию шланга и гибкий шланг, чтобы
установить место неисправности.
Проверка кабелей датчика температуры
жидкости
1.
Переведите главный выключатель питания
в положение OFF («Выкл.»)
. Отключите
источник питания.
2.
Сбросьте давление (см. стр. 23).
3.
Отключите кабель (F) датчика температуры
жидкости от дозатора Дозатор Reactor (см. Р
. 8).
4.
Проверьте контакты соединителя кабеля с помощью
омметра.
5.
Если кабель не пройдет испытание, повторите
проверку, используя датчик температуры жидкости
(см. стр. 44).
Если провода требуется заменить, отсоедините их
от платы контроля температуры. См. Т
5 на
стр. 37 и Р
Запасные части к шлангу перечислены в инструкции
по эксплуатации шланга с подогревом 309572.
К оборудованию должен быть подключен
гибкий шланг.

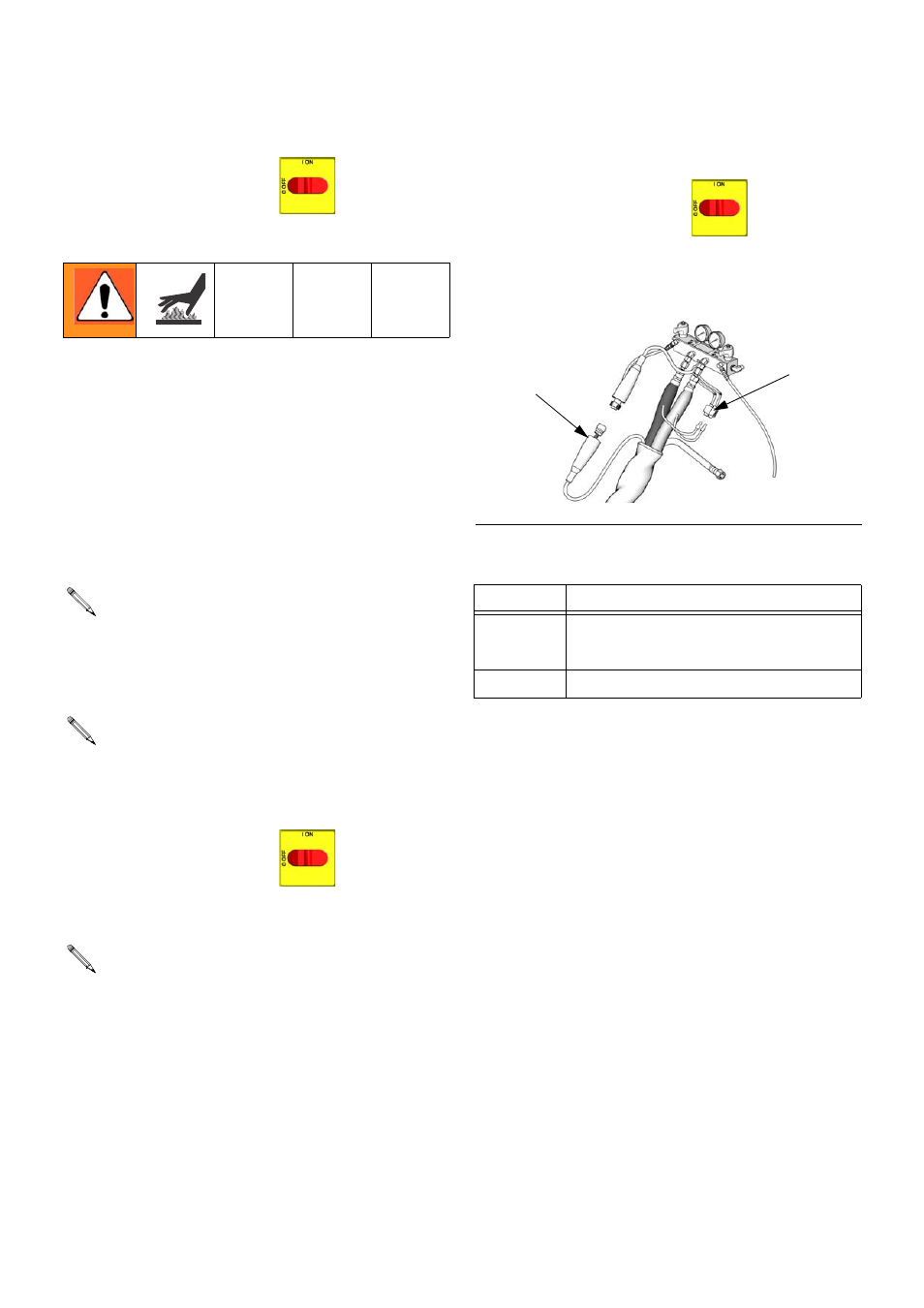

Р
ИС
. 8. Шланг с подогревом
Контакты
Результат
1 и 2
Примерно 35 Ом на 15,2 м (50 футов)
шланга, плюс примерно 10 Ом на датчик
температуры жидкости
1 и 3
Бесконечно большое число
TI10964a
F
D
