Установка насоса
1.
Убедитесь в том, что контргайка (G) навинчена на
насос плоской стороной вверх. Ввинчивайте насос
в корпус подшипника (M), пока не совместятся
отверстия штифта. Втолкните штифт (F) внутрь.
Опустите проволочный зажим (Е).
2.
Продолжайте ввинчивать насос в корпус до тех
пор, пока устройство для впуска жидкости (D)
не окажется на одной линии со стальной трубкой,
а верхние витки резьбы не будут отстоять от
торца подшипника (N) на 2 мм (±1/16").
3.
Затяните контргайку (G) сильным ударом
искробезопасного молотка.
4.
Подсоедините устройства для впуска (C) и выпуска
(D) жидкости.
5.
Перейдите к действию 13.
Действия 1–5 относятся к насосу В. Для
отсоединения насоса А перейдите к действию 6.
C
D
F
E
G
M
N

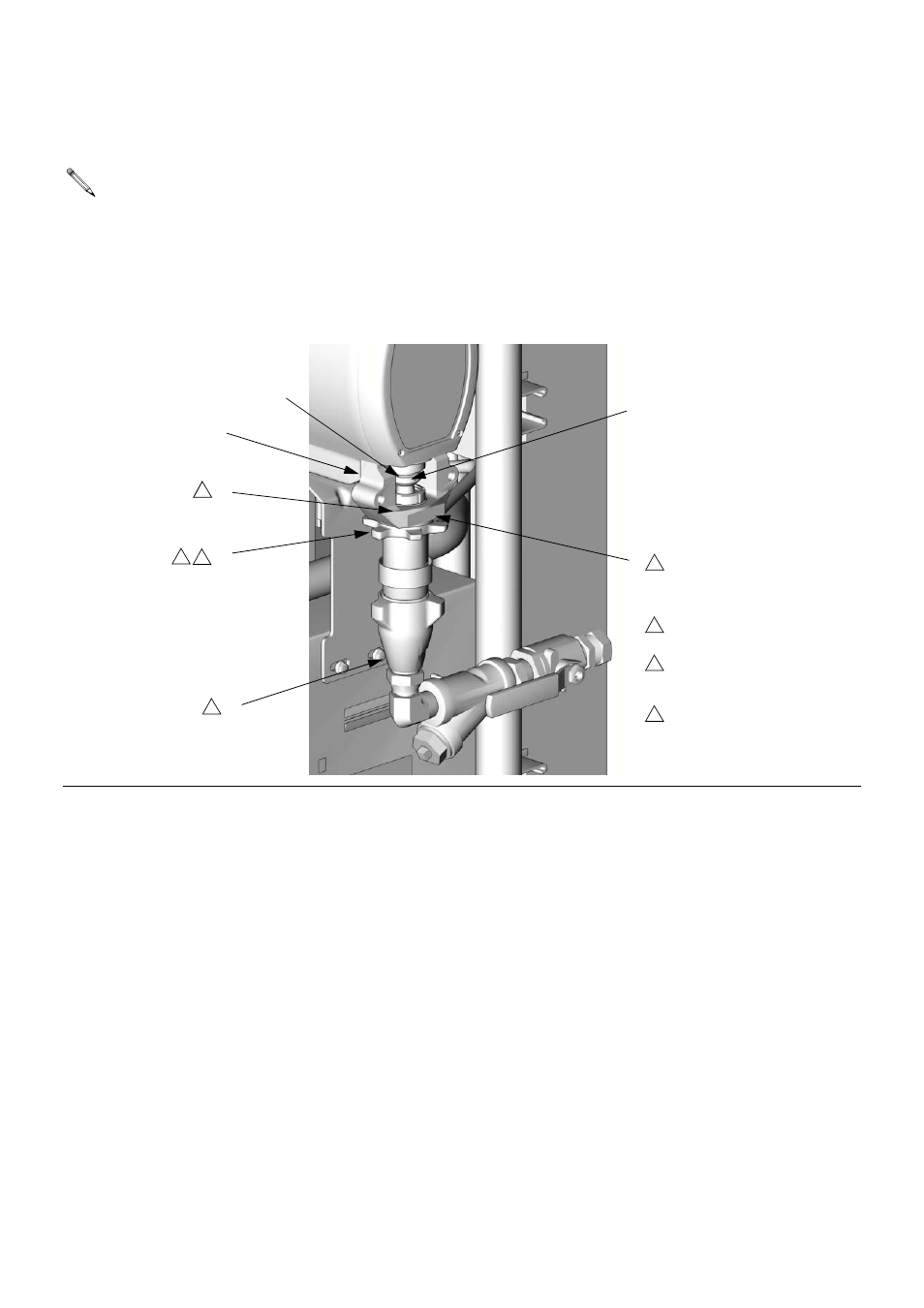

1
TI3765a-1
Гайку следует навинчивать
плоской стороной вверх.
1
На резьбу нужно нанести
масло ISO или консистентную
смазку.
2
2
2
2
3
Верхние витки резьбы насоса
должны быть практически
заподлицо с поверхностью
подшипника (N).
3
